车间移动式焊机承载手推车结构设计

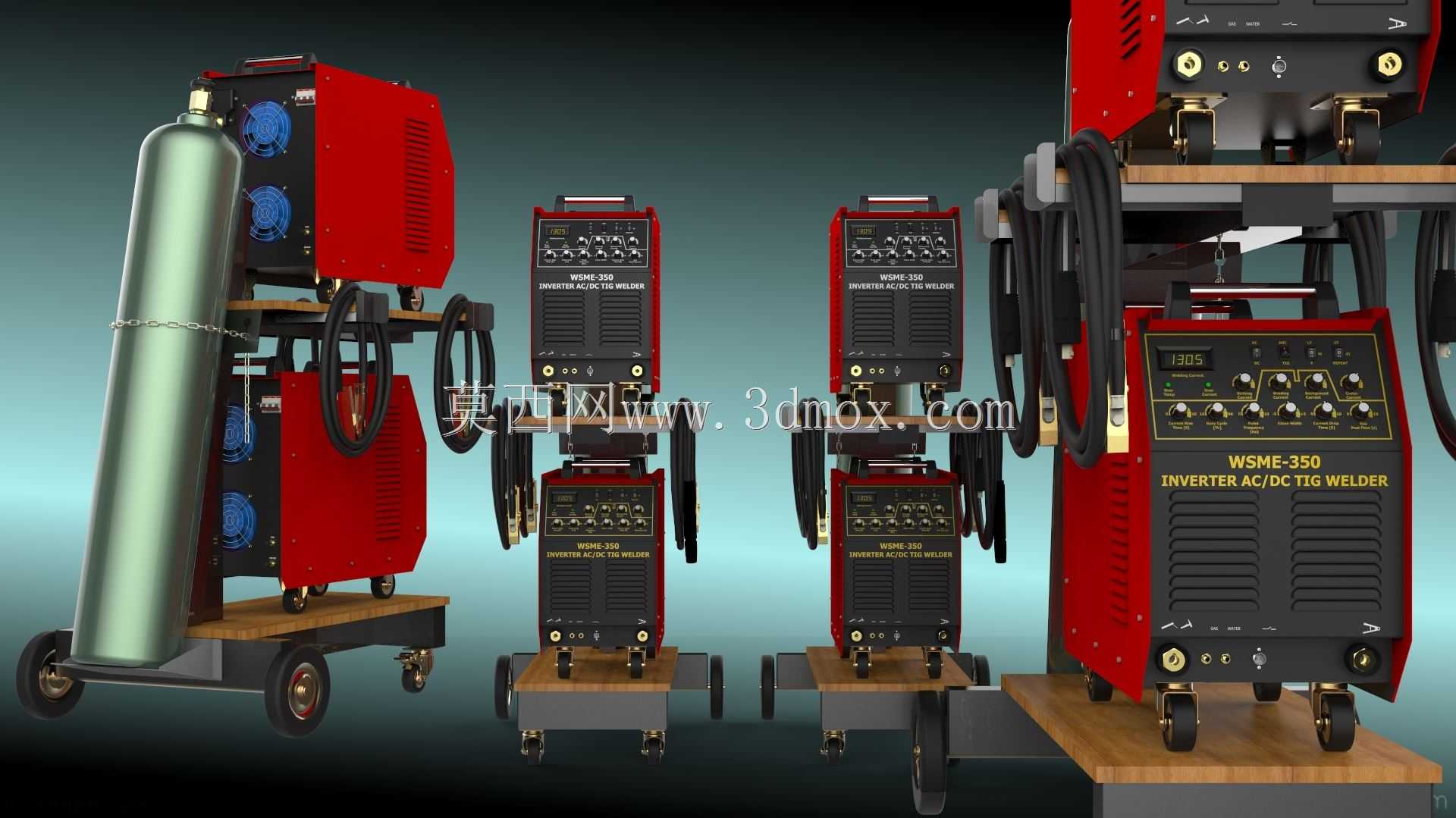

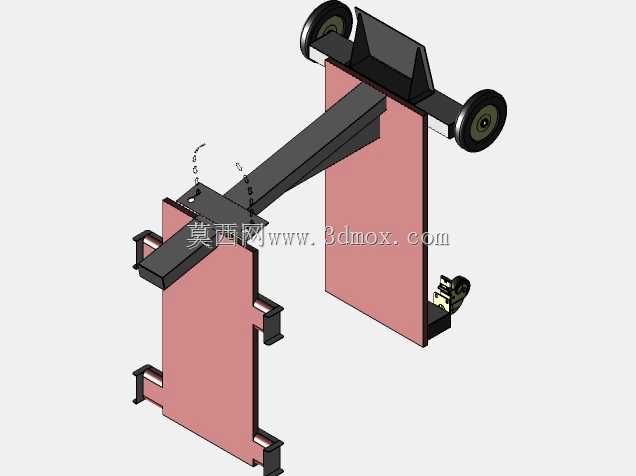

在金属加工、设备维修、钢结构制作等焊接作业场景中，焊接设备及配套气瓶的转运与摆放一直是影响作业效率的核心细节，常规作业中焊机随意放置易拉扯线缆、磕碰设备，气瓶无固定放置存在倾倒安全隐患，这款移动式焊接承载手推车正是针对这类现场痛点设计的实用工装。该手推车主要用于承载交直流氩弧焊机等常见焊接设备，同时可配套固定焊接用高压气瓶，将焊接作业所需的主机、气瓶、线缆整合在同一移动载体上，作业时可直接推动整车转移工位，无需反复拆装线缆、搬运设备与气瓶，大幅降低焊工转场的体力消耗，同时规整作业区域的线缆与设备排布，减少现场绊倒、设备磕碰的安全隐患。结构设计上，手推车的主承载机架采用空心矩形钢型材焊接成型，这类型材兼具足够的结构强度与较轻的自重，可稳定承载总重约30公斤的焊接设备，不会在移动过程中出现机架变形、晃动的问题；上层与中层设置木质承载台板，木质台板具备一定的减震效果，可避免焊机金属外壳与钢制机架直接硬接触，减少设备运行震动带来的紧固件松动风险，同时台板预留了足够的拓展空间，可根据作业需求加装抽屉，用于存放焊枪配件、焊丝、防护面罩、焊条等常用焊接耗材，让作业工具随整车同步转运，无需额外携带工具包。针对气瓶固定需求，车架一侧设置了立式气瓶放置位，配套链式固定结构，可将高压气瓶牢牢绑定在车架上，避免移动过程中气瓶倾倒引发安全事故；底部配置四个带刹车的万向脚轮，平地移动时转向灵活，到达作业工位后踩下刹车即可固定整车位置，不会在焊接作业过程中出现溜车移位。设计过程中充分考虑了车间作业的安装边界与通行需求，整车宽度控制在常规车间通道的通行尺寸范围内，可顺利通过设备间的狭窄过道，台板的承载尺寸适配市面上主流的一体式、分体式焊接主机，上层台板的高度符合焊工站立操作时的设备取放习惯，中层台板可放置额外的焊机模块或工具，线缆可挂置在车架侧边的挂架上，避免线缆拖地被碾压破损。这款手推车没有冗余的复杂结构，所有设计都围绕焊接现场的实际使用需求展开，既满足了设备承载、转运的核心功能，又兼顾了作业安全性与操作便利性，适合各类固定加工车间、外出维修作业的焊接场景使用，可有效提升焊接作业的现场规整度与转场效率。
