20瓦光纤激光打标设备钣金机壳结构设计

这款机壳是面向20瓦光纤激光打标设备开发的专用防护承载结构，主要应用于五金零部件标识、电子元器件打码、工艺礼品刻字、汽配零件溯源标记等生产加工场景，作为激光打标设备的外层承载与防护结构，它需要同时兼顾内部光学组件、振镜系统、控制电路、升降工作台的安装固定，以及作业过程中的激光防护、操作安全防护、设备散热等核心功能。

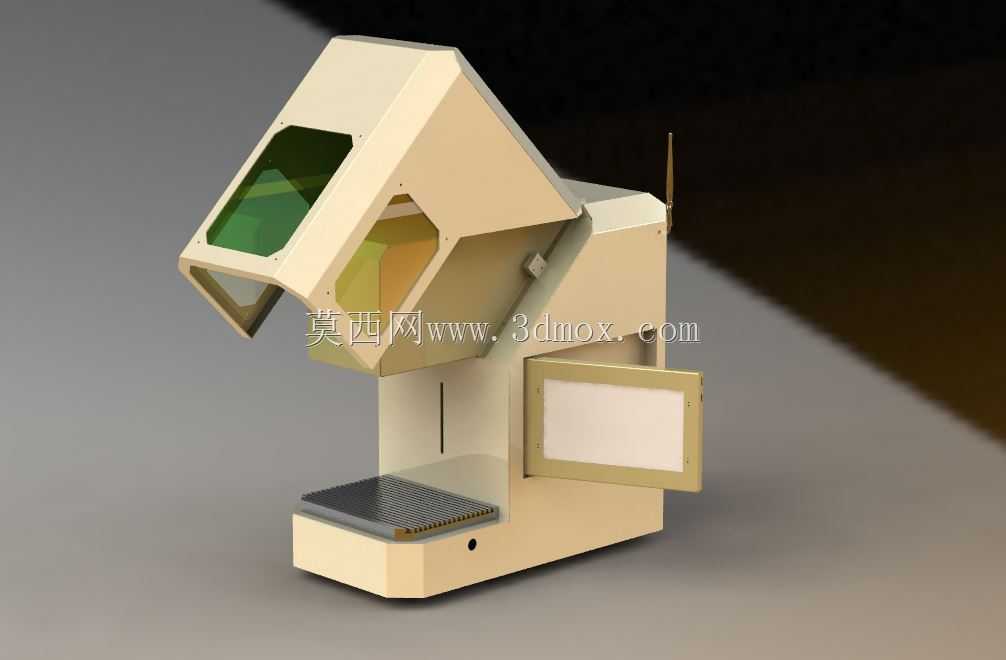

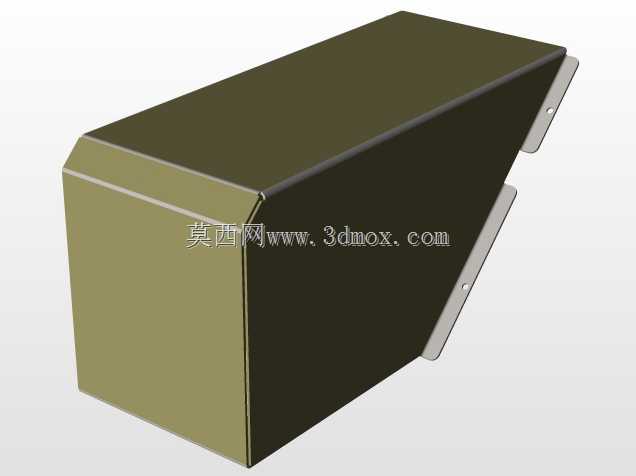

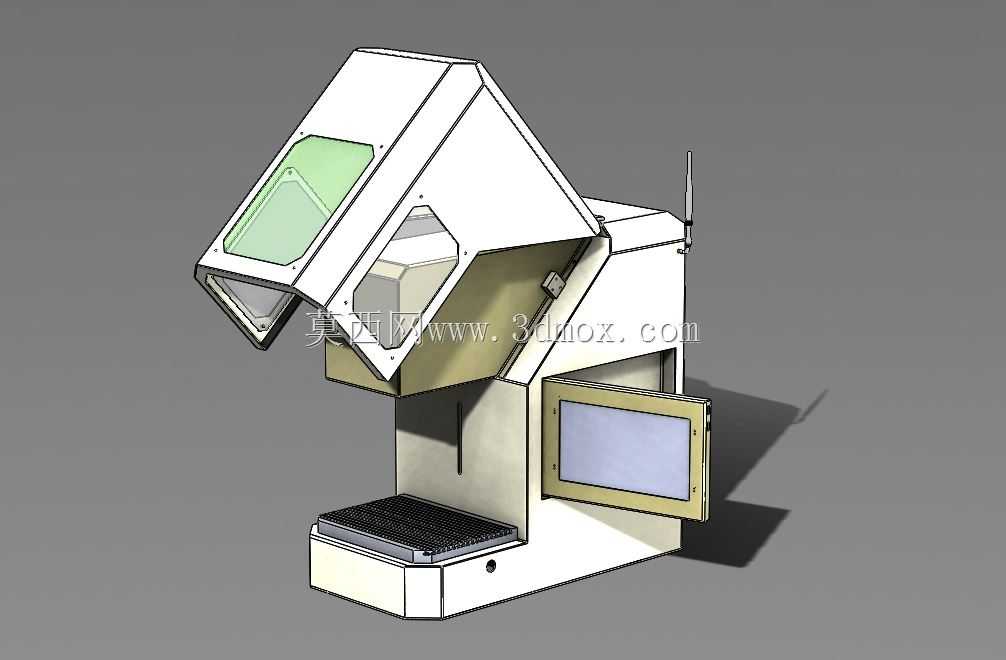

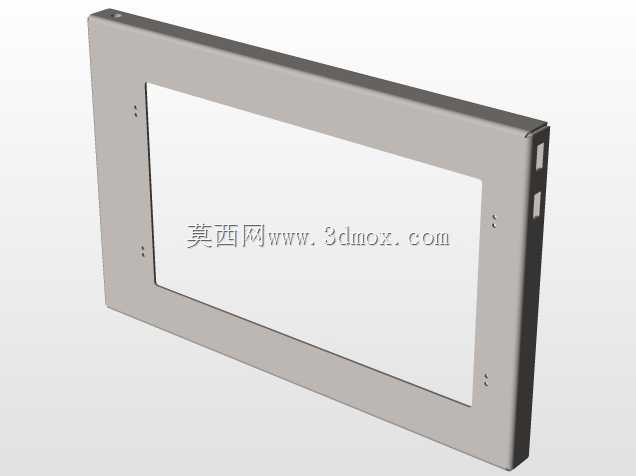

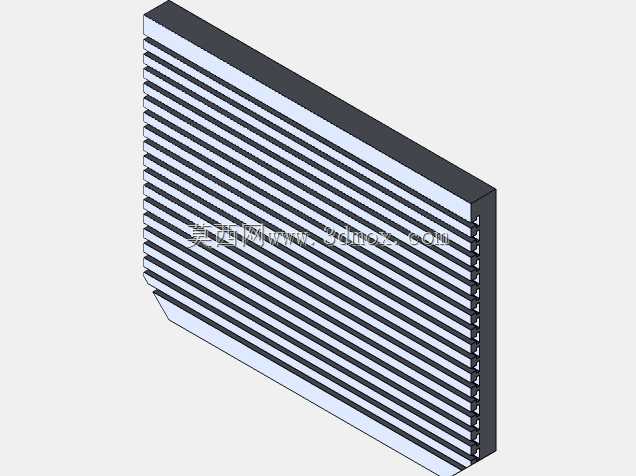

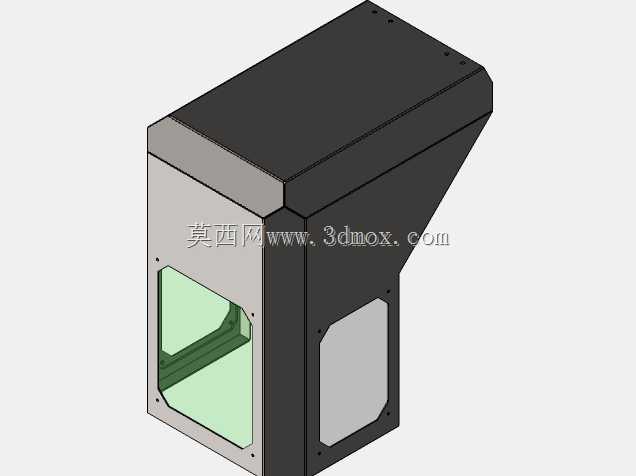

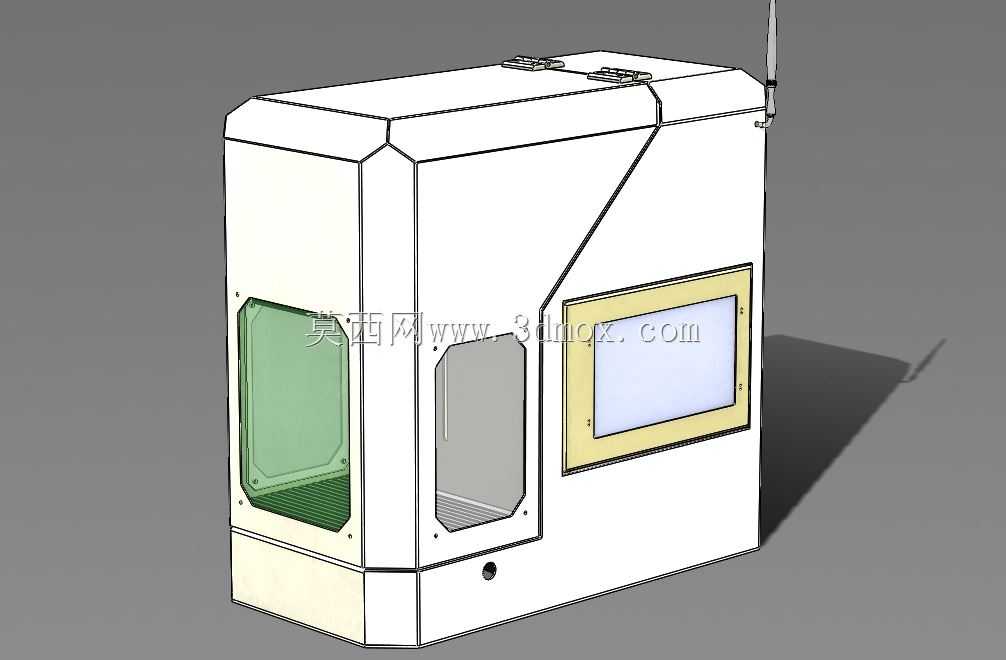

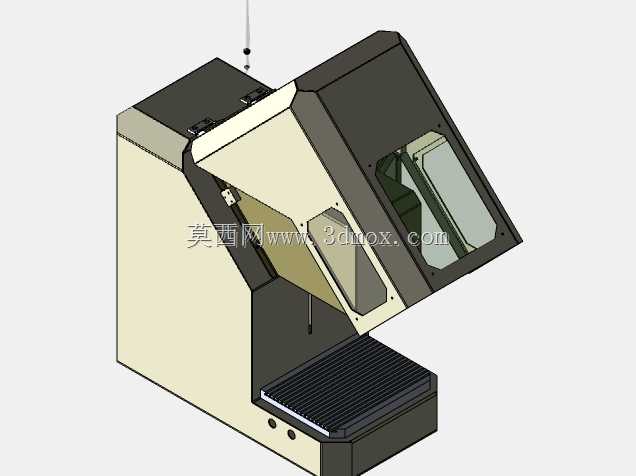

从实际使用需求出发，该机壳采用分体式斜置上舱加立式下舱的结构布局，上舱倾斜角度经过反复校核，刚好匹配操作人员站立作业时的观察视角，舱体正面预留的观察窗位置可安装对应波段的激光防护玻璃，既能够让操作人员清晰观察打标作业的全过程，又能有效阻挡激光漫反射对人眼造成的伤害，上舱侧面预留的检修门采用铰链式开合设计，日常维护振镜、场镜等核心光学部件时无需完全拆解上舱结构，大幅降低设备后期的维护难度。下舱作为整台设备的承载基座，内部预留了光纤激光器、控制板卡、电源模块的安装位，侧面开设的通风栅格可配合内部散热风扇形成顺畅的散热风道，避免长时间连续作业时机舱内部温度过高影响光学组件的使用寿命，下舱正面的开合门可用于日常检修电路、更换电源模块等操作，底部预留的安装孔位可直接固定防滑脚垫，也可适配生产线的自动化对接安装需求。

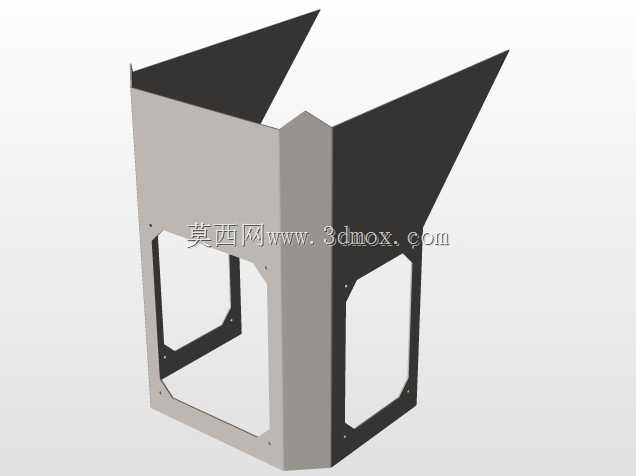

设计过程中充分考虑了钣金加工的工艺特性，所有折边位置均预留了标准的钣金折弯余量，棱角处做了圆弧过渡处理，既避免钣金锐边划伤操作人员，也能提升机壳整体的结构强度，减少焊接变形量。机壳的整体外形尺寸控制在适配桌面放置的范围，不会占用过多的生产车间操作空间，工作台区域预留的安装边界可适配不同尺寸的升降工作平台，也可根据客户需求加装旋转轴、自动送料等扩展配件，上舱顶部预留的天线安装位可适配蓝牙、WiFi等无线通讯模块的加装需求，满足智能化生产的设备升级需要。整机壳的结构设计充分平衡了加工成本、结构强度、使用安全性与操作便捷性，既能够为内部精密的激光组件提供稳定可靠的防护，也能让操作人员在长时间作业过程中保持舒适的操作姿态，适配小批量加工、批量生产线配套等多种不同的生产场景需求。
