台式等离子切割设备机架结构设计

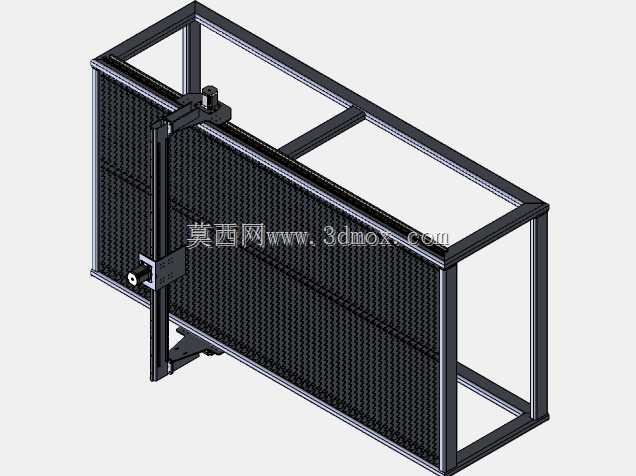

该结构为台式等离子切割设备的主体承载机架，主要应用于五金加工、钣金制造、广告标识制作、钢结构小件加工等场景，可适配等离子切割头完成碳钢、不锈钢、铝合金等多种导电金属板材的异形轮廓切割作业，替代传统手工划线切割的低效加工模式，大幅提升中小批量金属件下料的精度与加工效率。整体框架采用工业铝型材搭配角件拼接的主体结构，外围加装防护网板，既保证了整体结构的刚性与承载能力，又能通过模块化的型材拼接降低装配调试难度，同时防护网可有效阻挡切割过程中产生的弧光、飞溅熔渣向外扩散，保护作业人员操作安全。设备的横向切割移动导轨集成在框架顶部的型材安装槽内，纵向移动悬臂通过滑块与横向导轨配合，可实现切割头在加工幅面内的全范围移动，悬臂侧装的走线结构可规整收纳气管、信号线缆，避免线缆在设备运行过程中出现剐蹭、缠绕问题。框架内部预留了完整的加工平台安装空间，可适配栅格式承料台，方便切割过程中熔渣下落收集，同时框架底部预留了调平脚轮与固定脚座的安装位，既方便设备在车间内的移位转场，也可在固定工位完成调平锁紧，保证切割过程中设备整体无晃动偏移。设计过程中优先考虑了型材的通用互换性，所有横梁、竖梁均采用标准规格工业铝型材，无需额外开模定制，可大幅降低生产制造成本，同时框架的各连接位置均预留了调节余量，可在装配过程中微调导轨安装平行度，保证移动机构运行顺畅无卡滞。整体结构的安装边界充分考虑了中小加工车间的场地适配性，长度与宽度尺寸可适配常规1.2*2.4米标准板材的加工需求，设备高度符合人体站立操作的舒适区间，无需额外搭建操作平台即可完成上下料与加工操作，框架侧面预留了电控系统、气路系统的安装位，可方便后续集成配套的控制系统与等离子电源，形成完整的可运行切割设备。
