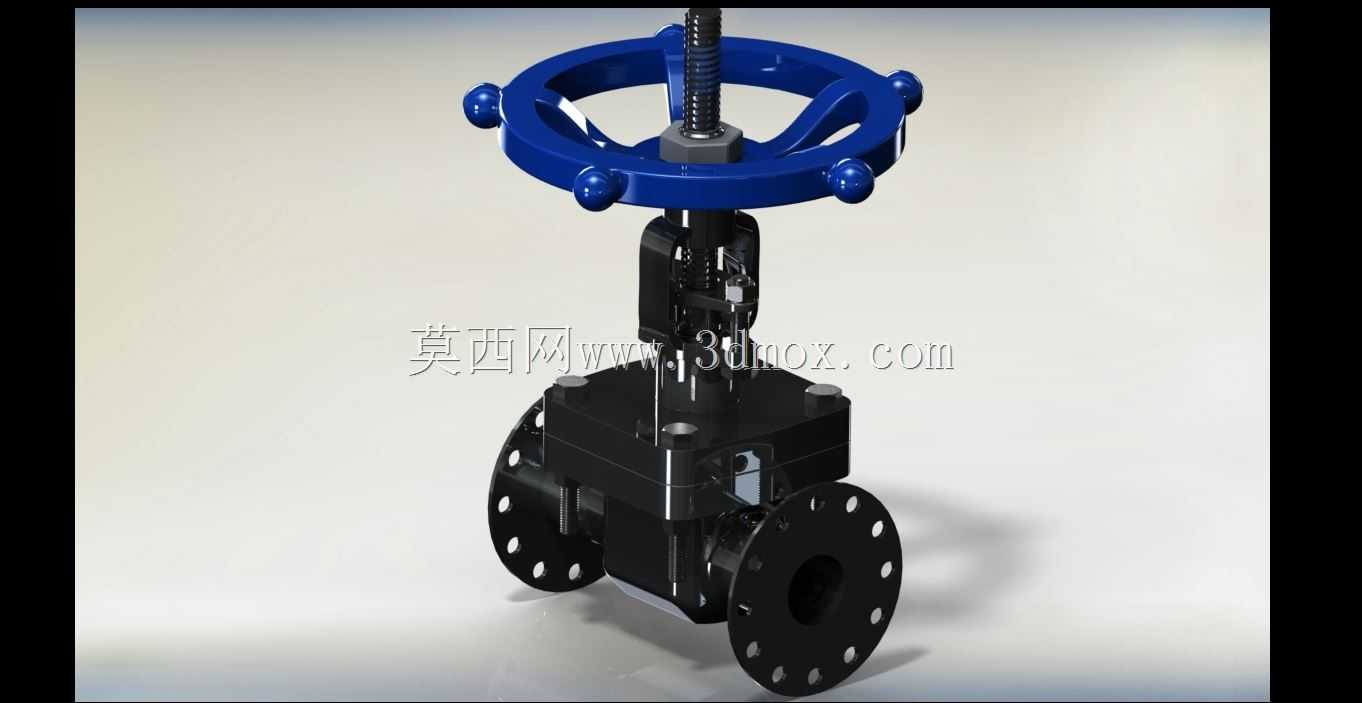

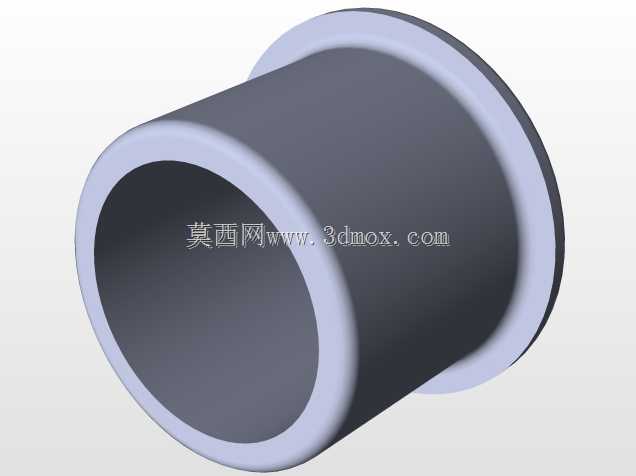

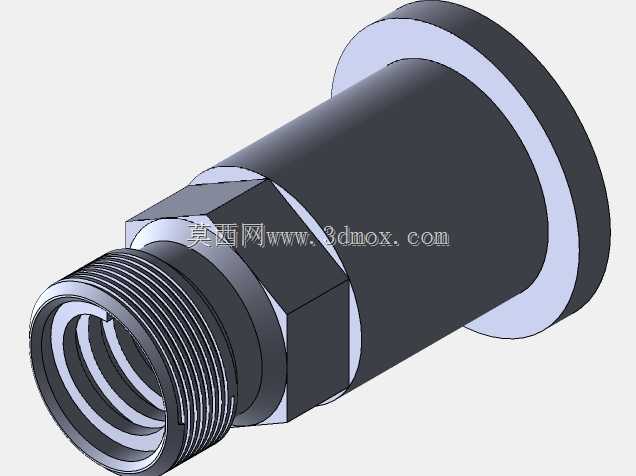

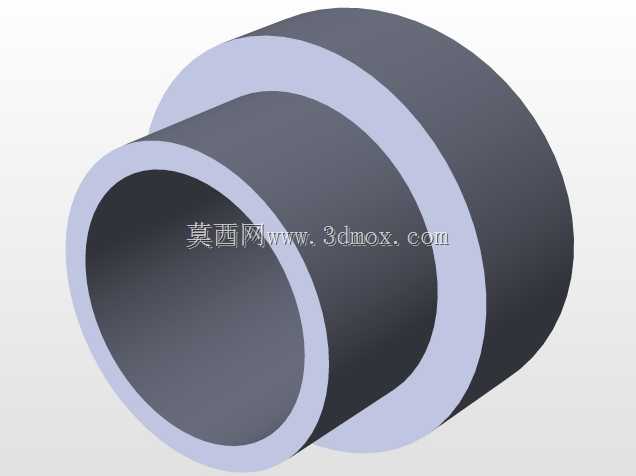

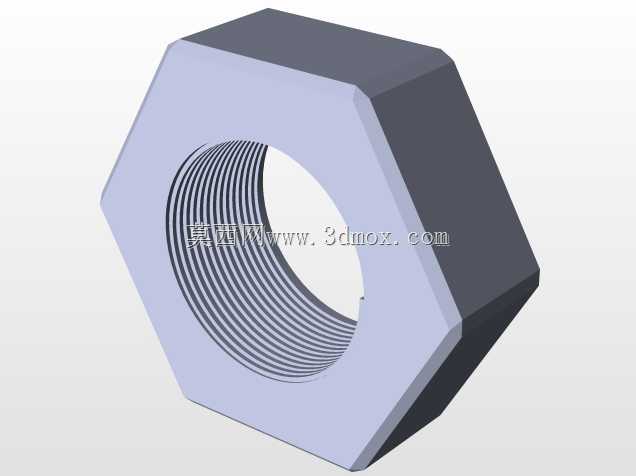

法兰连接明杆楔式工业闸阀结构

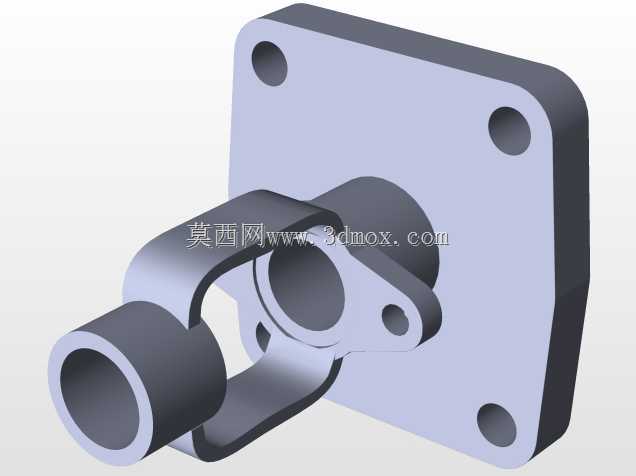

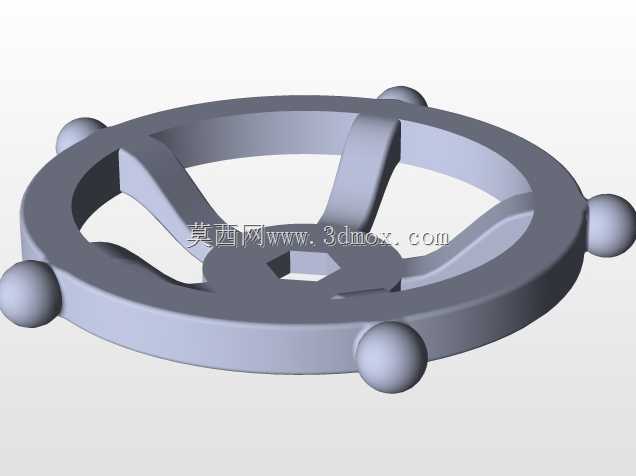

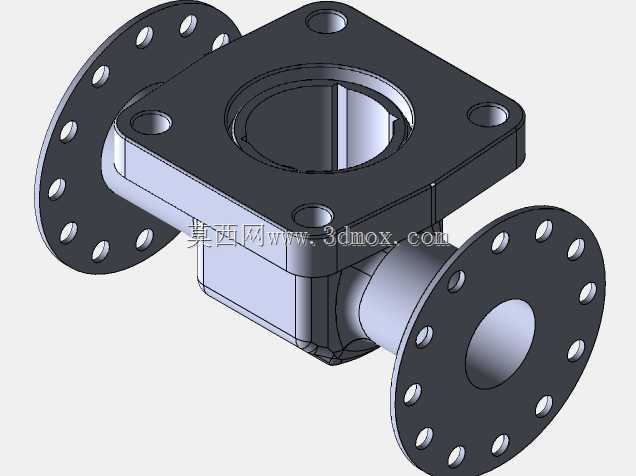

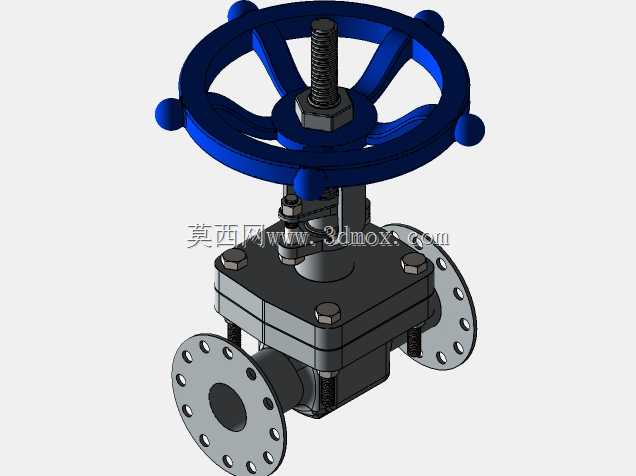

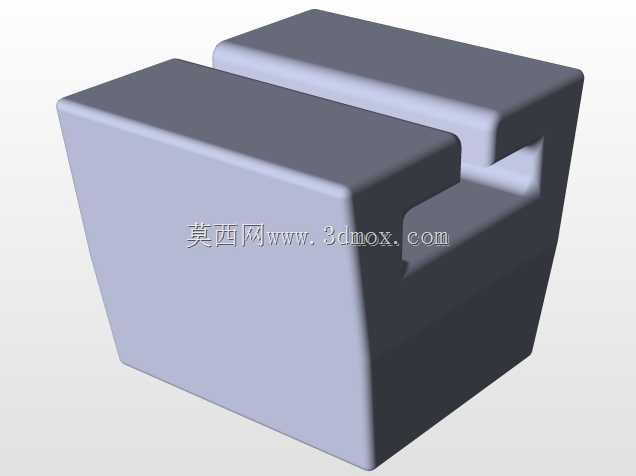

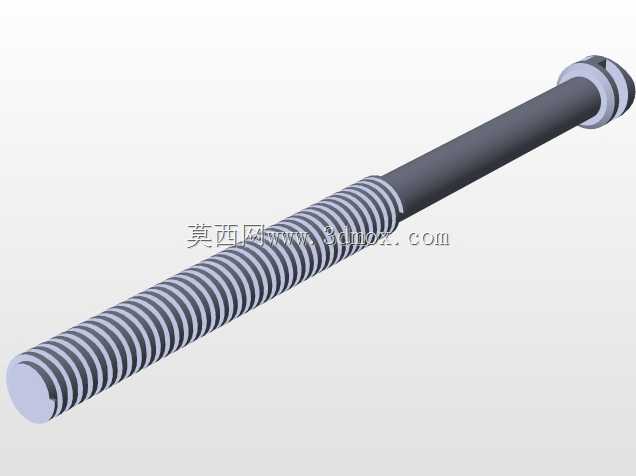

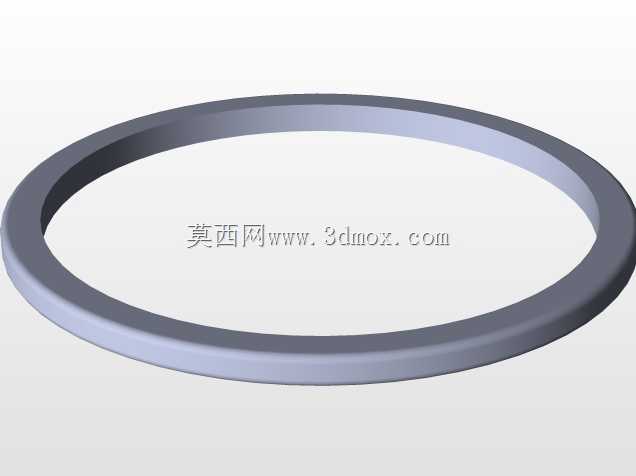

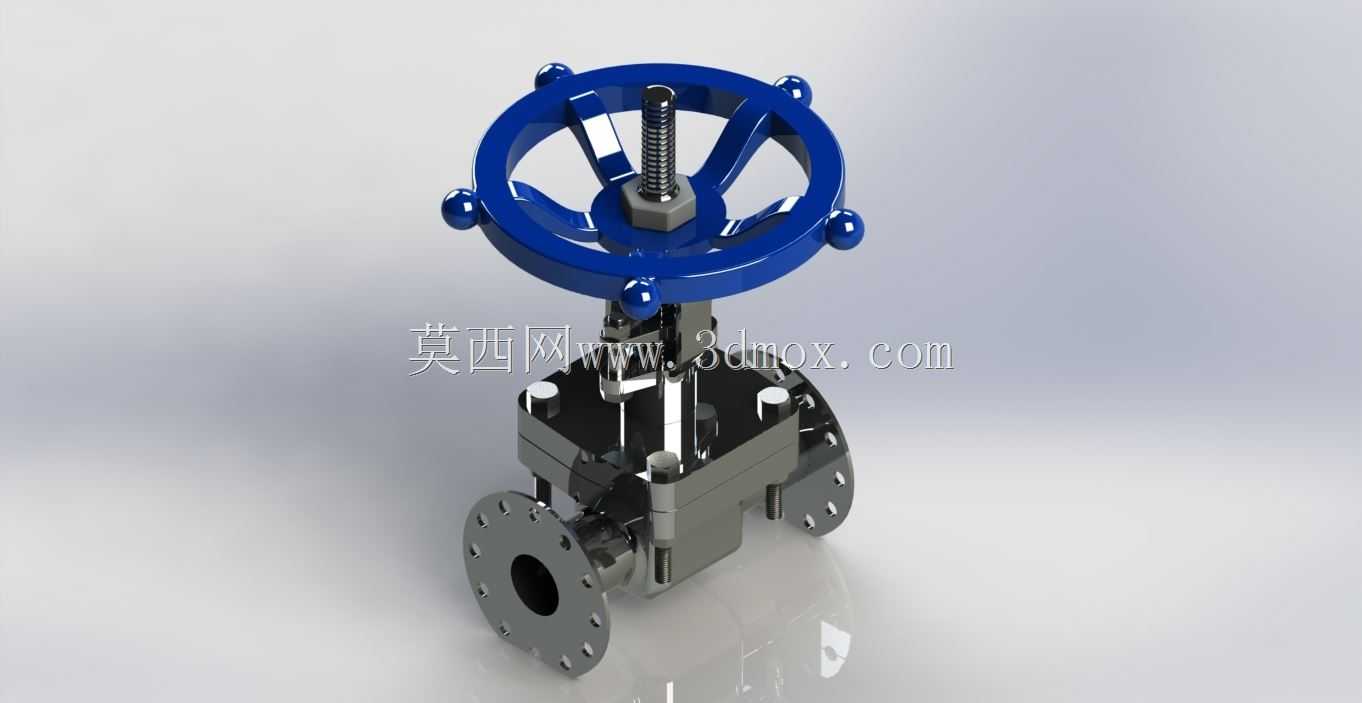

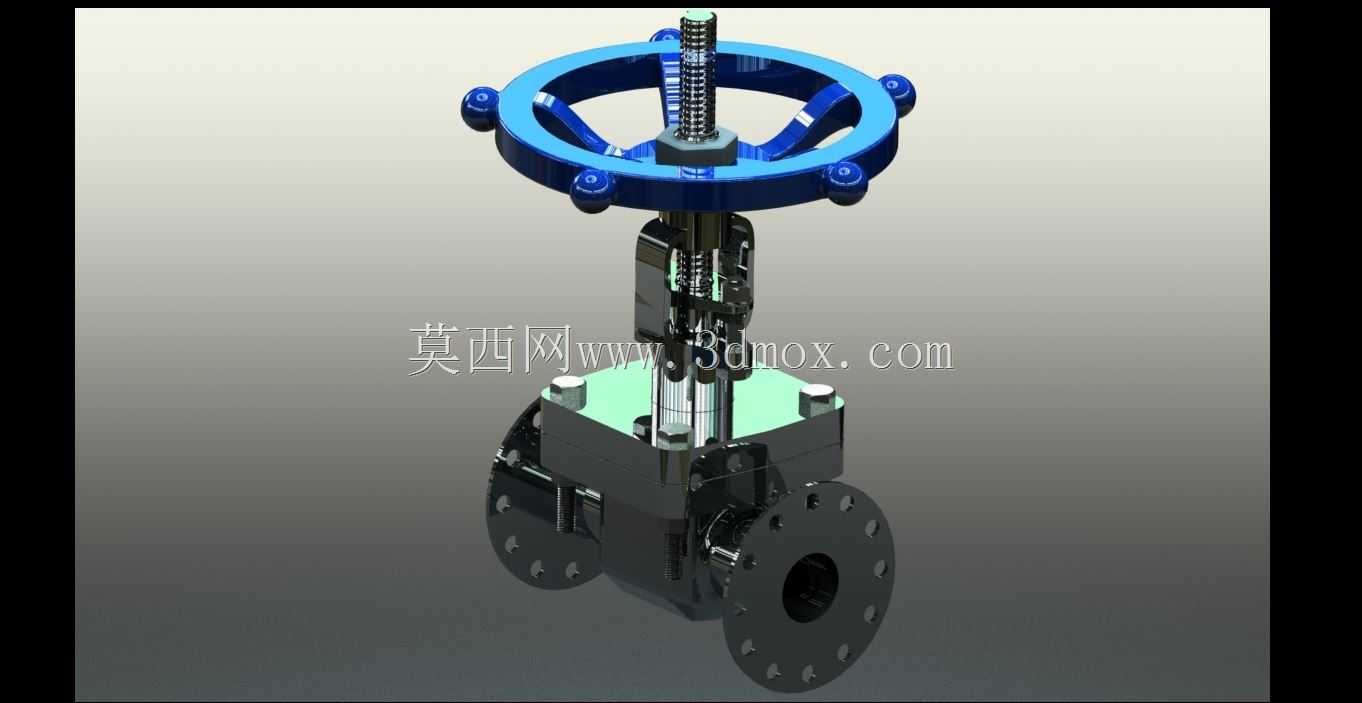

这款闸阀是工业流体管路系统中核心的截断类控制部件，主要应用在石油输送、化工制程、市政供水、热力管网、火电汽水系统等对管路通断控制有高可靠性要求的场景，核心作用是在管路系统中实现介质的完全导通或完全截断，不适合作为调节流量的部件使用，避免半开状态下闸板受介质长期冲蚀引发密封面磨损、阀件振动泄漏等问题。从功能特性来看，该闸阀采用楔式单闸板密封结构，闸板密封面与阀座密封面呈楔形配合，相比平行闸板拥有更好的密封自紧能力，在低压、中压工况下都能实现可靠的零泄漏截断；明杆结构设计让阀杆的升降行程可以直观反馈阀门的开关状态，同时阀杆螺纹部分位于阀体外部，不直接接触管路内的输送介质，能有效避免介质中的腐蚀性成分、固体杂质对阀杆螺纹的磨损与腐蚀，大幅延长阀门的操作寿命与维护周期。在设计思路上，这款闸阀优先保障全通径流道的低流阻特性，当阀门完全开启时，闸板完全提升至阀腔上部的闸板槽内，流道内部无任何凸起遮挡结构，介质直线通过时的摩擦阻力损失极低，也不会在阀腔内残留介质杂质，适合输送清水、油品、蒸汽以及含少量固体颗粒的流体介质；手轮采用多辐条带防滑端头的结构设计，操作时受力均匀，无需借助额外加力杆即可实现可靠的开关操作，手轮与阀杆之间通过梯形螺纹传动，传动效率高、自锁性好，不会因介质压力波动出现闸板自行移位的问题。从安装边界来看，该闸阀采用双侧法兰连接结构，法兰端面上的螺栓孔呈圆周均匀分布，安装时可与同压力等级、同公称通径的标准管路法兰直接配对，通过螺栓紧固配合密封垫片实现接口密封；整体结构沿管路轴向对称布置，阀杆垂直向上延伸，手轮的操作空间预留充足，安装时需保证阀杆处于垂直方向，预留足够的上部空间用于后期阀杆提升、填料更换等维护操作，阀体下部无突出排液结构，可适配水平管路的架空安装、管沟安装等多种布设场景，连接法兰的密封面为突面结构，适配常规非金属垫片、金属缠绕垫片等多种密封件，能覆盖多数常规工业管路的压力、温度适用范围。
