钣金拼接式工业设备防护外罩结构

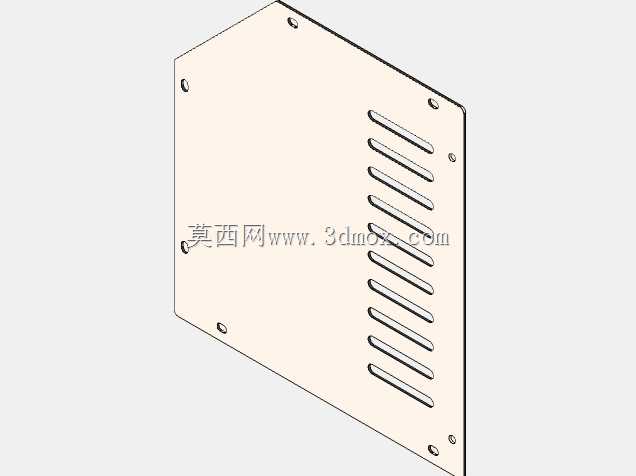

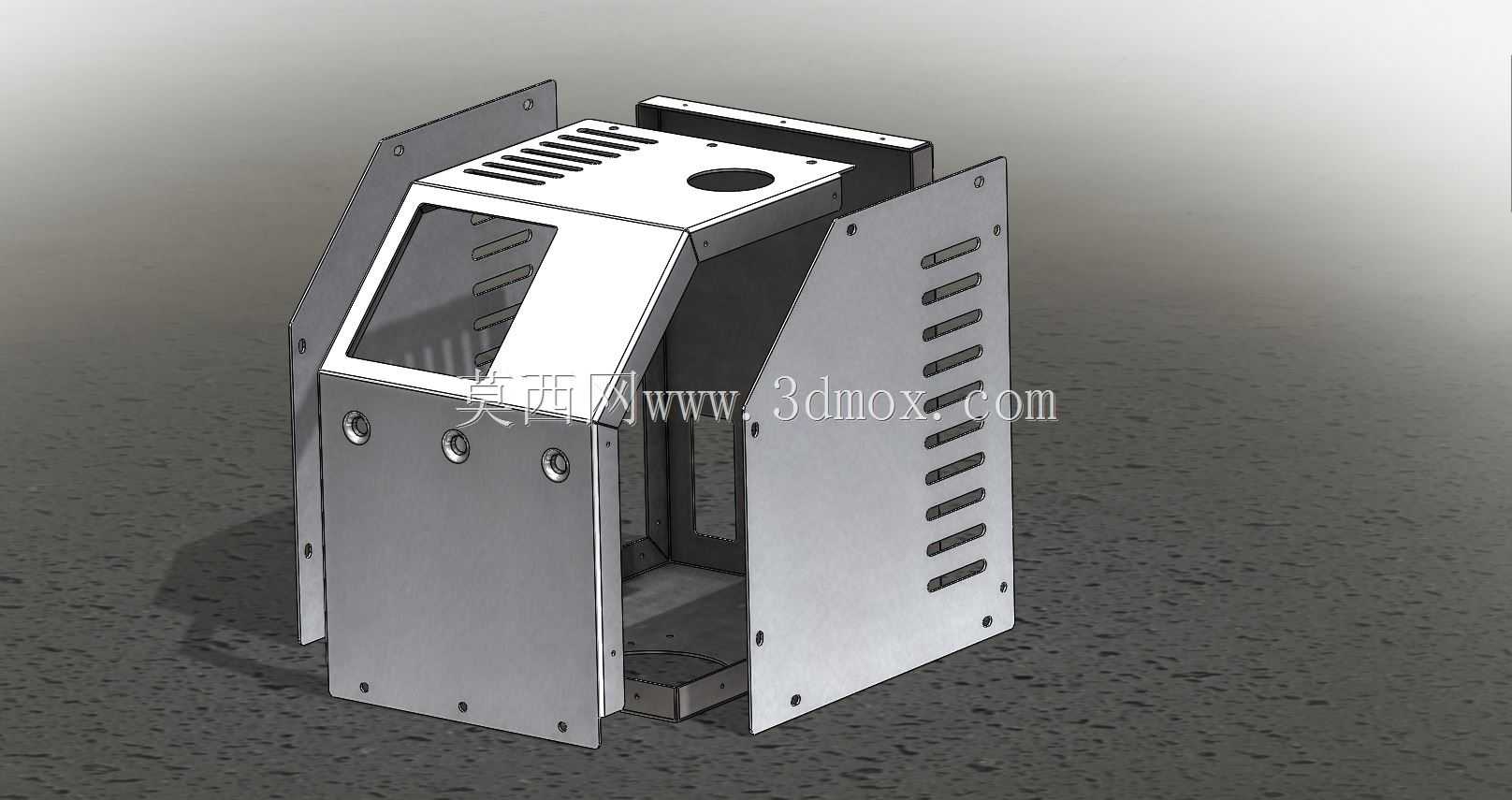

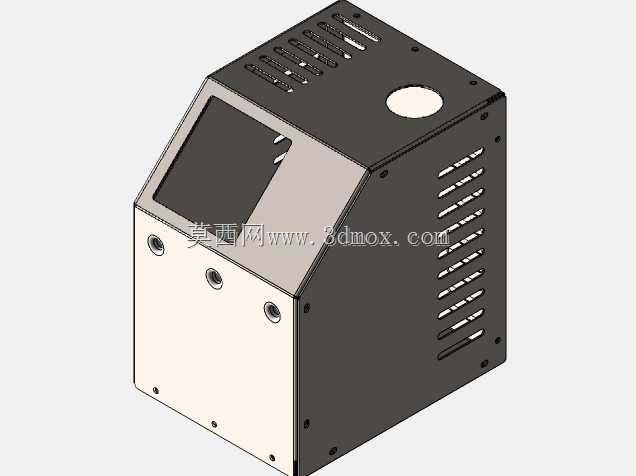

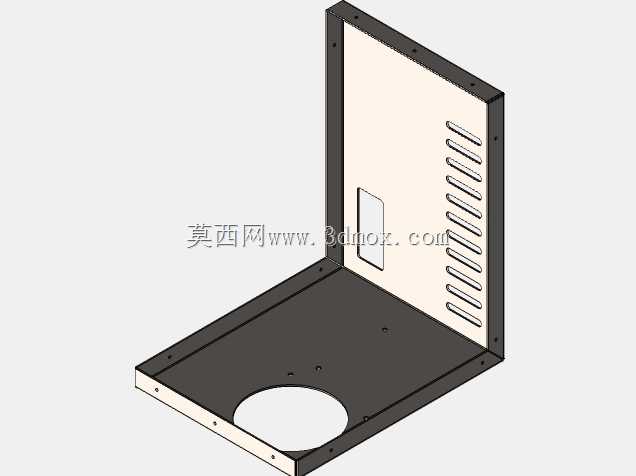

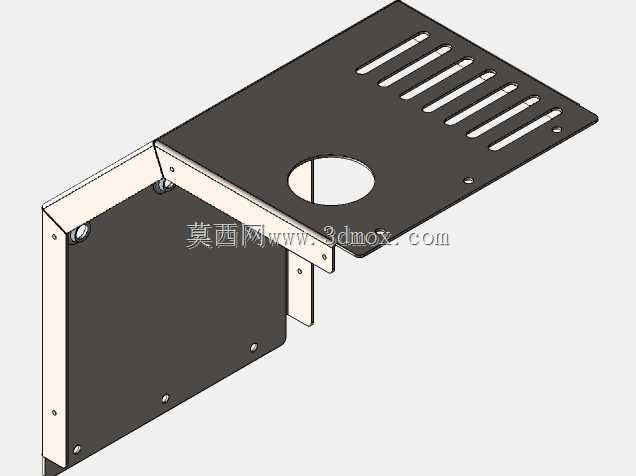

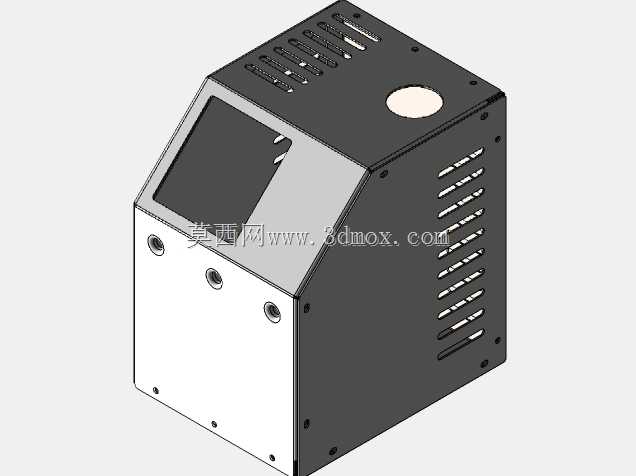

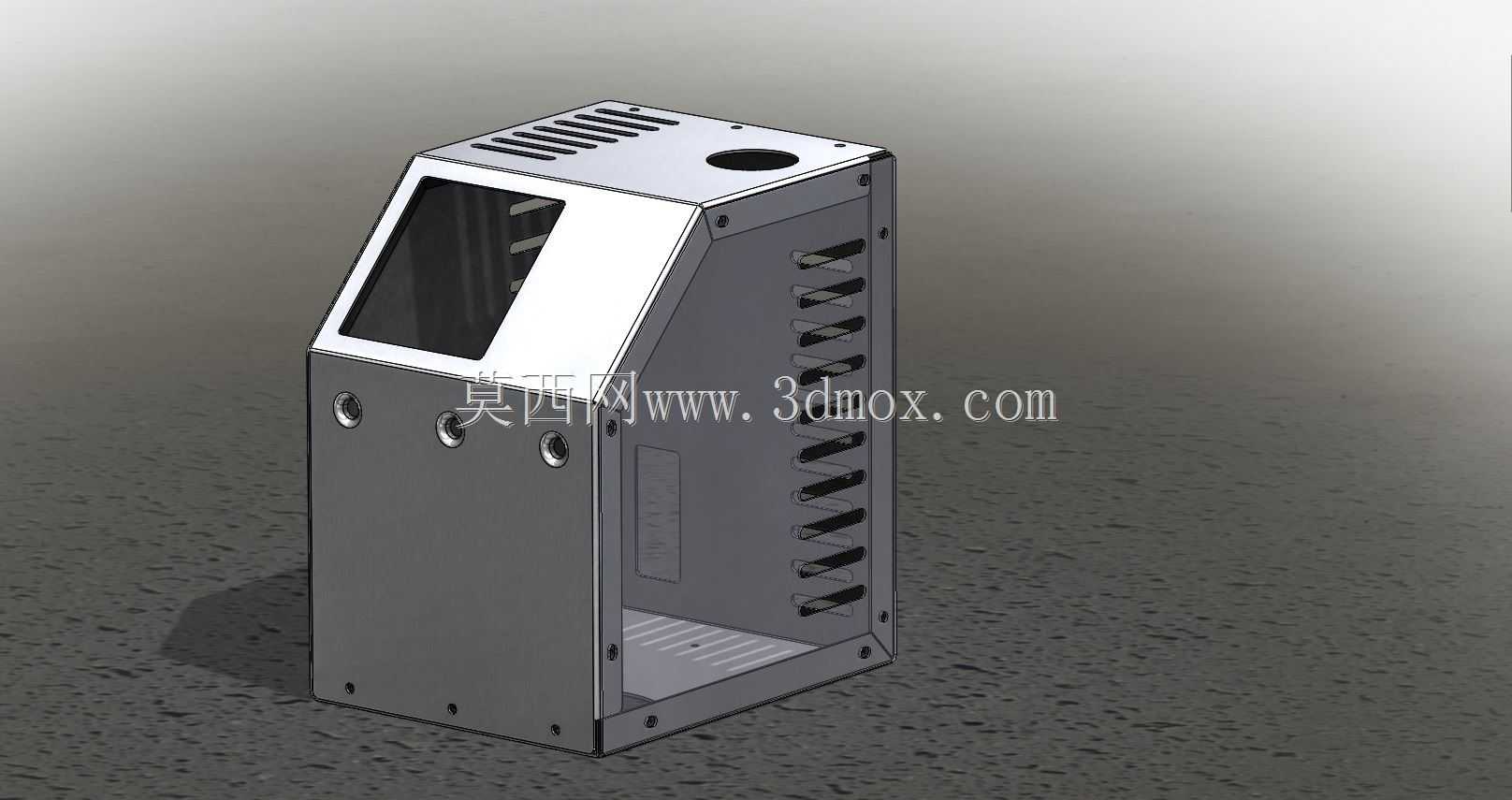

这款金属板组合壳体主要应用于工业现场中小型电控设备、台式检测仪器、小型加工单元的外围防护场景，能够在车间多尘、存在少量切削飞溅、操作人员频繁接触设备的工况下，为内部的核心电控元件、功能模组提供可靠的物理防护，同时规整设备的外露走线，避免线路杂乱引发的安全隐患，也能防止无关人员误触设备内部带电部件或运动结构，适配小型工业控制终端、台式焊接辅助设备、桌面型检测仪器等多类产品的外装需求。从实际用途来看，该壳体采用多块金属板材拼接组装的结构，无需复杂的一体成型模具，既可以在设备生产阶段快速组装完成整机装配，也能在后期设备运维时，通过拆卸对应位置的板件快速接触内部元件，大幅降低运维拆装的难度，相比一体注塑或铸造成型的外壳，钣金材质的抗冲击、抗形变能力更强，在车间现场遇到轻微磕碰时不易出现开裂破损，能够适应工业场景相对复杂的使用环境。在功能特性上，壳体正面预留了倾斜的透明视窗安装位，无需打开外罩即可观察内部的运行状态指示灯、显示屏读数或核心部件的工作状态；顶面开设了圆形的走线或操作件安装孔，可适配急停按钮、状态警示灯、外接走线接头的安装需求；顶面与侧面均设计了长条状的通风散热槽，能够在设备运行过程中形成自然对流的散热通道，避免内部元件积热引发的性能下降或故障；壳体正面预留了三个固定安装位，可用于安装锁具、调节旋钮或电源接口，侧面与底面的板件上均匀分布了装配固定孔，既可以实现各板件之间的精准定位拼接，也能将整个壳体稳固固定在设备底座或安装台面上。设计思路上，整体采用无复杂弯折的分块式钣金设计，每一块板件的结构都相对规整，能够通过常规的激光切割、数控折弯工艺完成加工，不需要特殊的成型工装，有效降低了单件加工的成本与生产周期；倾斜的视窗设计充分考虑了操作人员站立操作时的视线角度，无需弯腰或垫脚即可清晰查看视窗后方的显示内容，符合人机工程学的操作要求；各板件之间采用贴合拼接的方式，拼接缝隙控制在合理范围内，既能够阻挡大部分粉尘与飞溅碎屑进入壳体内部，也不会因为加工精度误差导致装配困难。在外形尺寸与安装边界上，该壳体整体为近似立方的台状结构，底部的安装孔位按照标准的小型设备安装间距设计，能够适配多数桌面型工业设备的底座安装尺寸，整体外轮廓没有突出的尖锐结构，所有板件的边缘都做了折边处理，既提升了板件自身的结构强度，也能避免安装与使用过程中划伤操作人员；壳体的内部预留了足够的元件安装空间，能够容纳常规尺寸的电控板、小型电源模组与接线端子排，侧面的散热槽位置避开了内部核心元件的安装区域，防止外部的飞溅物直接落到核心元件上，同时底部预留了走线缺口，方便内部线路与外部电源、信号线路的连接。
