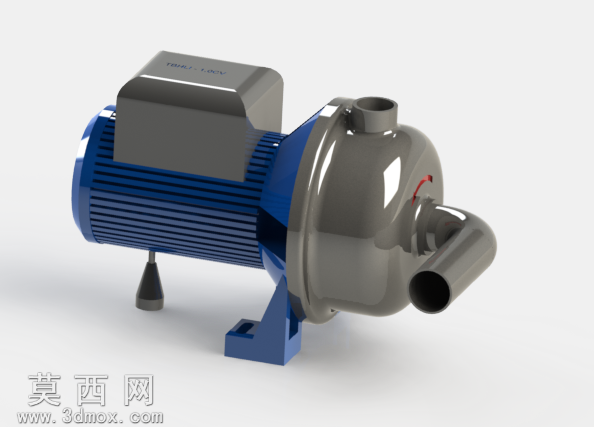

Bomba不锈钢离心泵结构三维设计

本作品为Bomba不锈钢离心泵的三维数字化设计成果，建模阶段采用参数化特征构建方式，先完成核心水力部件的基准定位，依次搭建泵腔流道、叶轮安装位、进出口法兰接口的基础轮廓，再逐步叠加电机端的定子壳体、散热筋结构、接线盒腔体、支撑脚座等附属结构，所有配合面均按照实际装配公差预留贴合间隙，确保各部件的装配逻辑与真实工业产品完全一致。材质渲染阶段针对不同部件做了精细化区分，泵体过流部分采用316L不锈钢材质，调整金属粗糙度参数模拟不锈钢抛光后的冷调金属光泽，还原不锈钢材质耐腐耐磨的视觉特质；电机外壳部分做了蓝色喷塑漆面处理，添加细微的漆面颗粒质感与哑光反光效果，接线盒采用深灰工程塑料材质，调整漫反射参数呈现塑料件的柔和哑光质感，进出水口的金属管口做了拉丝纹理处理，支撑脚座与泵体连接部位添加了细微的安装倒角与装配压痕细节，底部减震支脚采用黑色橡胶材质，模拟橡胶件的微弹性哑光表面。结构设计上充分考虑离心泵的实际运行逻辑，电机转轴与泵腔叶轮的连接位做了密封结构预留，泵体顶部设置排气螺塞安装位，侧部出水口采用弯管结构适配管路安装走向，电机壳体的轴向散热筋沿圆周均匀排布，保障电机运行时的散热面积，整体支撑结构采用一体式铸造型脚座，搭配独立的减震支脚降低运行震动传递。设计过程中优先保障过流部件的流道顺滑度，泵腔内壁做了圆角过渡处理减少流体阻力，电机与泵体的连接法兰做了加厚处理提升结构强度，所有外部安装孔位均按照通用管路标准设置尺寸参数，可直接用于产品结构验证、装配教学演示、产品宣传渲染等场景，模型各部件均为独立可编辑特征，支持后续的结构修改与工程图导出。
