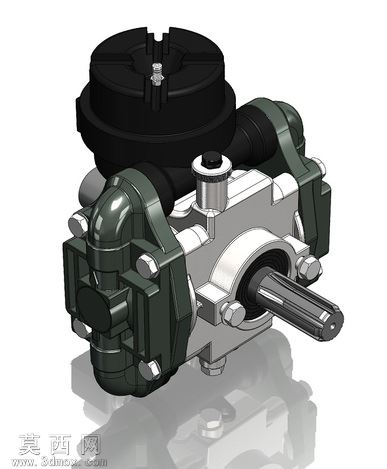

BOMBA-P100炉渣输送辅助泵三维结构

本作品为BOMBA-P100型炉渣输送辅助泵的三维数字化模型，建模过程严格遵循工业泵类产品的实际设计逻辑，以SolidWorks为核心建模工具，采用自顶向下的装配设计思路完成全结构搭建。建模初期先梳理泵体的功能模块划分，将整体结构拆解为动力输入轴组件、泵腔增压模块、密封防护单元、进出流道壳体、顶部调压结构五大核心部分，各模块单独完成零件建模后再通过标准配合关系完成总装，确保各部件的装配公差符合实际生产的装配要求。材质渲染阶段针对不同部件的实际用材匹配对应的材质属性：泵体主壳体采用铸铝材质，调整漫反射、粗糙度参数还原铸铝件哑光银灰的金属质感，表面添加细微的铸造纹理提升真实感；两侧增压腔外壳采用深墨绿色工程塑料材质，模拟工业泵常用的玻纤增强尼龙外壳的视觉效果，边缘做轻微的倒角高光处理体现注塑件的工艺特征；动力输入轴采用调质合金钢材质，提高金属反光度，还原传动轴表面精磨后的亮面金属质感；顶部的密封端盖、紧固螺栓等标准件分别匹配发黑处理、镀锌处理的金属材质，区分不同表面处理工艺的视觉差异。结构设计上完整还原了该型辅助泵的功能特征：输入轴端采用花键结构设计，保证动力传输的扭矩承载能力；泵腔内部的流道做平滑过渡处理，减少流体输送过程中的阻力损失；两侧对称布置的增压腔结构适配炉渣介质的输送需求，可应对含固体颗粒的流体输送工况；顶部设置的调压注油结构可实现泵腔内部压力调节与润滑介质补充，提升设备运行的稳定性。建模过程中对所有零件的倒角、圆角、安装孔位等工艺细节做了完整还原，没有出现结构缺失或特征简化过度的问题，装配体中各运动部件无干涉情况，可直接用于结构展示、装配教学、工况模拟等场景，能够直观呈现该型炉渣辅助泵的内部构造与工作原理，为相关设备的选型参考、结构优化提供直观的三维数字化参照。
