38毫米不锈钢管道固定抱箍结构

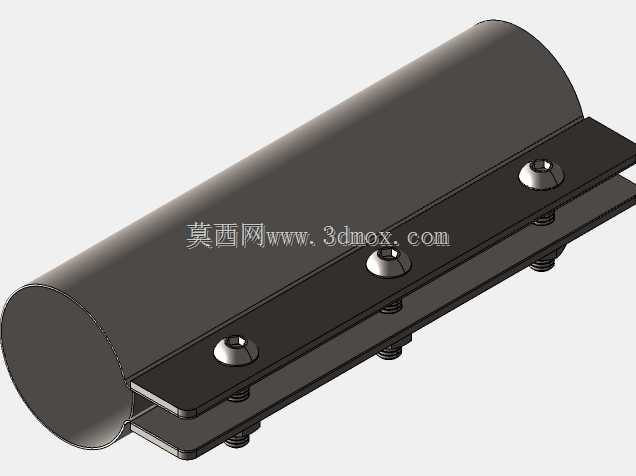

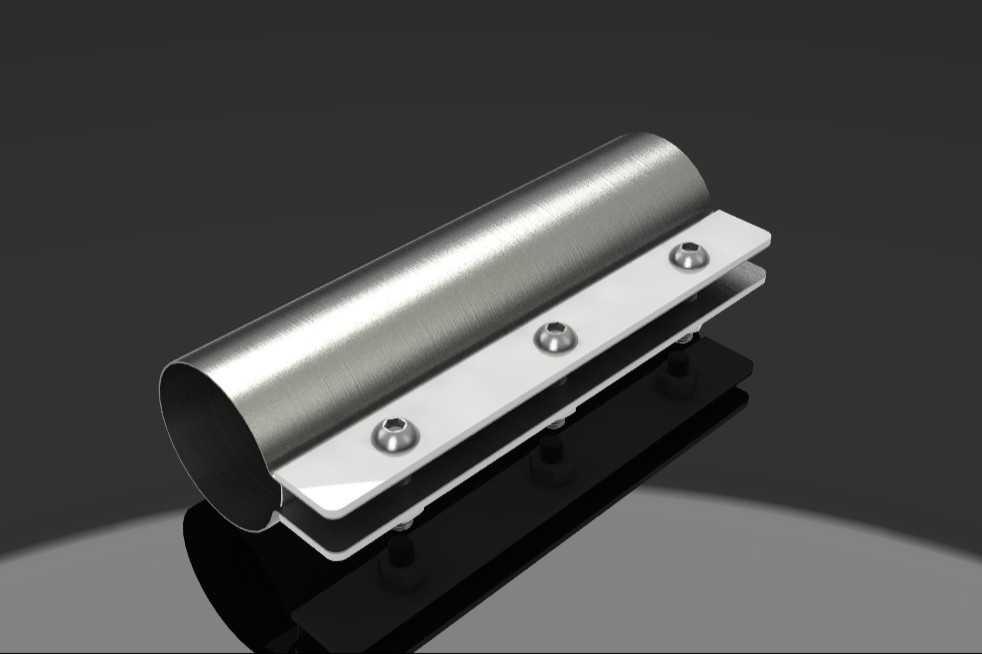

　　这款38毫米管径适配的不锈钢抱箍，主要面向流体输送管路、洁净工艺管线、户外设备布线套管的固定场景，在食品加工生产线的物料输送管路安装、化工车间的腐蚀性介质管线排布、户外光伏设备的穿线套管固定、净水设备的水路连接固定场景中都能见到这类结构的应用。不同于普通冲压成型的薄铁皮管卡，这款抱箍采用上下双层夹板配合半圆弧抱片的组合结构，半圆弧抱片的内径严格匹配38毫米外径的圆管，圆弧面与管壁的贴合度经过结构校核，夹紧状态下不会出现局部应力集中导致的管壁变形，也不会因为贴合间隙过大造成管路固定后出现晃动位移。

　　从设计逻辑来看，这款固定件优先考虑了安装便捷性与长期使用的可靠性，半圆弧抱片采用不锈钢板材卷压成型，板材厚度经过承重校核，能够承受对应管径管线满液状态下的静载荷，同时兼顾一定的管线振动缓冲余量，避免设备运行时的管路振动传递到固定基座造成紧固件松脱。上下两层安装夹板采用平直不锈钢板裁切加工，夹板上预留的三个内六角螺丝安装位，沿夹板长度方向等距排布，螺丝锁紧时的压紧力能够均匀分布在整个抱片长度范围内，不会出现单侧压紧导致的抱片翘起、管路滑脱问题。夹板两端向外延伸的平直段，是用于与安装基座连接的固定边，平直段的平面度有严格公差要求，与安装面贴合时不会出现间隙，不需要额外加装调整垫片就能完成紧固，安装时可以先将下半部分夹板通过基座螺丝预固定在安装位，再放入待固定的38毫米管线，扣合上半部分抱片与上夹板，依次锁紧三个内六角紧固螺丝即可完成安装，全程不需要特殊工装，单人就能完成管线固定作业。

　　在安装边界尺寸上，这款抱箍适配的圆管外径公差范围在37.8毫米到38.3毫米之间，常规的304不锈钢卫生级管、PVC穿线管、镀锌流体管只要外径落在这个区间都能可靠夹紧。抱箍整体组装完成后的总宽度、夹板延伸长度都经过紧凑化设计，在多根管线并排排布的场景中，相邻抱箍之间不会出现安装干涉，最小管线排布间距可以控制在50毫米以内，能够有效节省设备内部的管路安装空间。夹板上的安装孔位尺寸适配常规的M4内六角圆柱头螺丝，安装基座的螺孔位置不需要做特殊定制，沿用常规五金件的安装孔距标准就能适配，降低了设备整体的设计加工成本。

　　从实际使用的工况适配性来看，全不锈钢的材质选择让这款抱箍能够适应潮湿、有弱腐蚀介质的安装环境，不会像镀锌碳钢件那样在长期使用后出现锈层脱落、夹紧力衰减的问题，在食品加工场景中也能满足定期冲洗、消毒的卫生要求，不会因为锈蚀污染输送介质。抱片与夹板之间没有额外的焊接工序，全部采用螺丝压紧的装配式结构，一方面避免了焊接热变形导致的圆弧面尺寸偏差，另一方面在后期管线维护时，只需要松开对应位置的螺丝就能调整管线角度或者更换管线，不需要完全拆除整个固定件，大幅降低了后期运维的工作量。在管线存在小幅热胀冷缩的工况下，抱片与管壁之间的压紧力可以通过螺丝锁紧程度进行微调，既能够保证管线不会发生轴向窜动，又不会因为过度锁紧限制管线的微量形变，避免长期应力作用下的管线疲劳损坏。
