简易结构齿轮传动变速装置

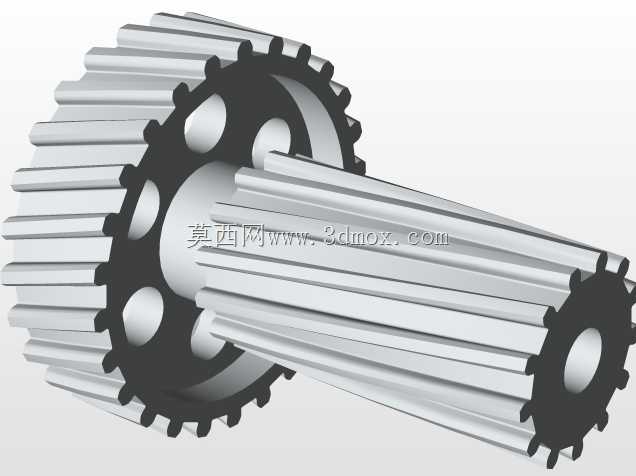

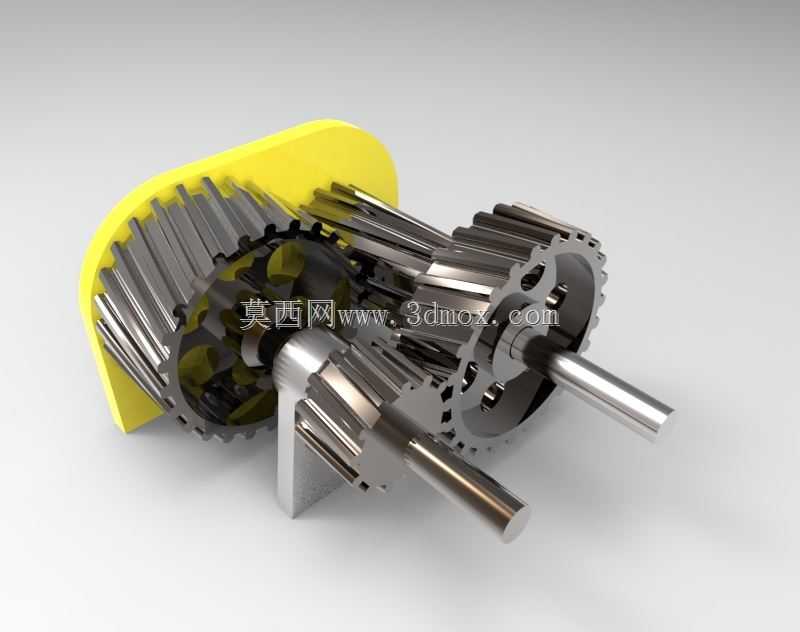

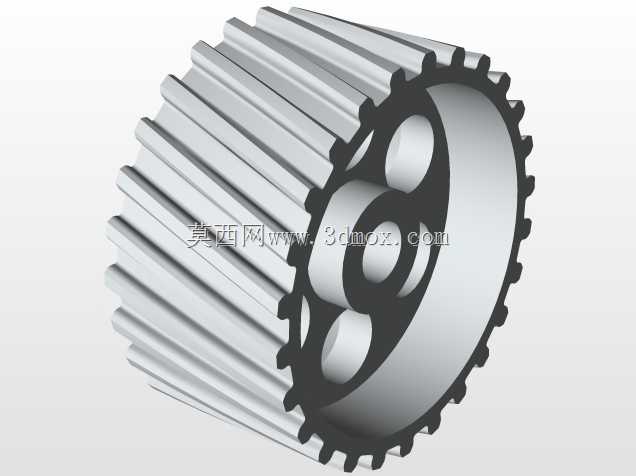

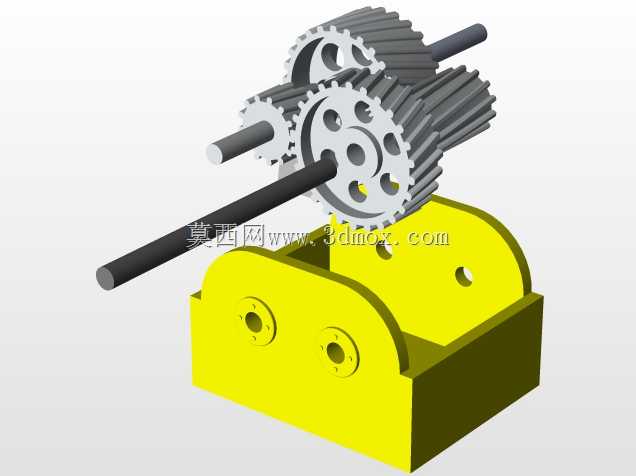

这款齿轮传动变速装置，主要面向小型动力传输场景的变速需求设计，可适配桌面级实验设备、小型教学演示台、低负载动力传输工位等场景，核心作用是在动力输入与执行端之间实现转速与扭矩的匹配转换，满足不同工况下对输出转速、输出扭矩的差异化需求。从实际用途来看，该装置可作为小型传动系统的核心变速单元，在教学场景中能够直观展示定轴齿轮传动的啮合逻辑、变速原理，帮助学习者理解不同齿数齿轮配对带来的转速比变化；在小型非标设备中，可直接集成进动力传输链路，完成高转速低扭矩输入到低转速高扭矩输出的转换，适配轻负载输送、小型工装驱动等对安装空间有严格限制的场景。从功能特性来看，装置采用平行轴定轴齿轮传动结构，多组不同齿数的圆柱齿轮依次啮合，通过不同齿轮副的配对实现固定速比的动力传输，齿轮啮合间隙控制在合理区间，既保证传动过程的顺畅无卡滞，又能减少传动过程中的回差，提升动力传输的稳定性；外露的齿轮结构搭配单侧的防护端盖，既能够直观展示内部传动逻辑，也能避免杂物直接落入啮合区域造成齿轮损伤，两根伸出的轴段分别作为动力输入与输出端，轴端做了光轴处理，可适配联轴器、带轮等多种连接配件，适配不同的动力接入与输出需求。从设计思路来看，整体采用极简的结构布局，摒弃了复杂的换挡机构与多余的壳体包覆，将核心传动齿轮组完全展露，在满足基础变速传动功能的前提下，尽可能压缩整体体积，同时兼顾结构的直观展示性；支撑结构采用一体化的支座设计，将两根平行传动轴的安装位集成在同一支座上，保证两根轴的平行度公差控制在合理范围，避免因轴系偏斜造成齿轮偏磨、传动噪音过大的问题；齿轮采用标准渐开线圆柱直齿设计，齿形参数符合通用传动标准，具备良好的互换性，后期维护更换配件成本更低。从外形尺寸与安装边界来看，装置整体结构紧凑，横向伸出的输入输出轴段预留了足够的连接操作空间，安装时可通过底部支座的安装孔完成固定，不需要额外设计复杂的安装托架，整体占用空间小，能够适配狭小的设备内部安装空间，安装时仅需保证输入轴与动力源输出轴的同轴度、输出轴与负载端的同轴度在允许公差范围内，即可稳定运行。
