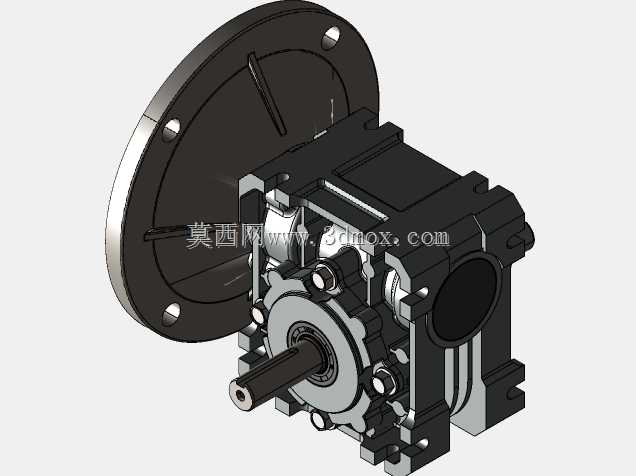

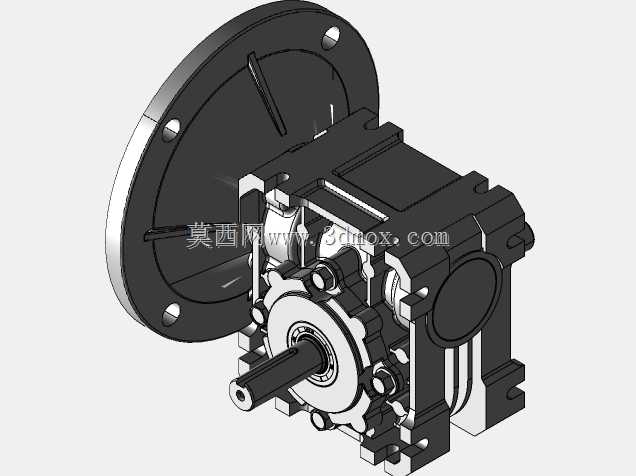

同轴式双级传动齿轮箱内部结构展示

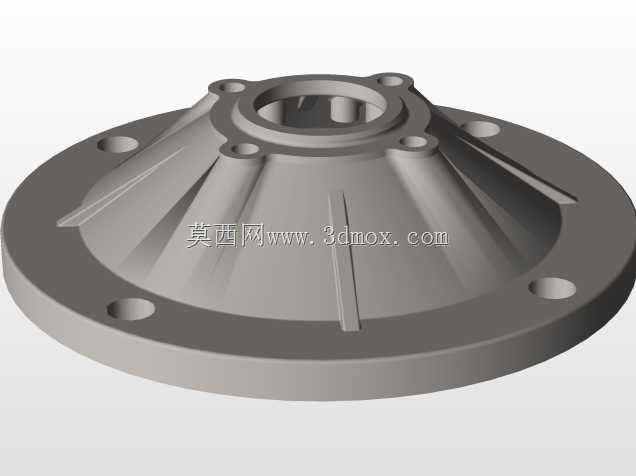

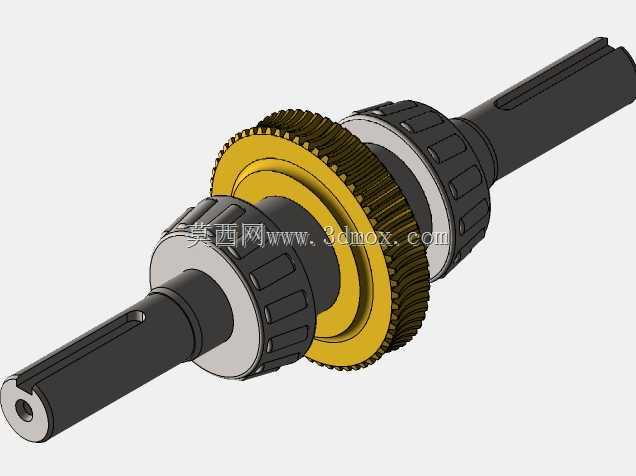

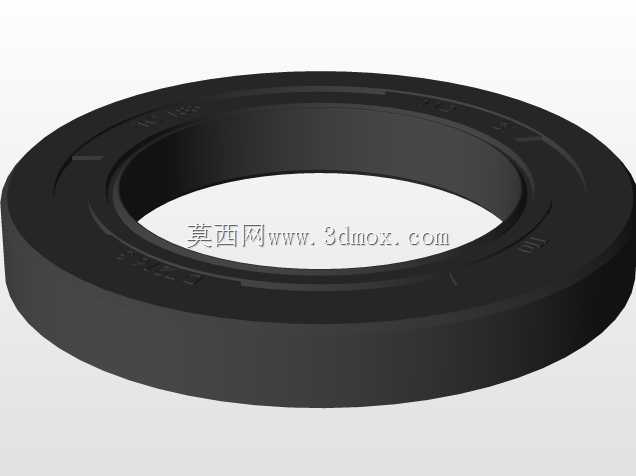

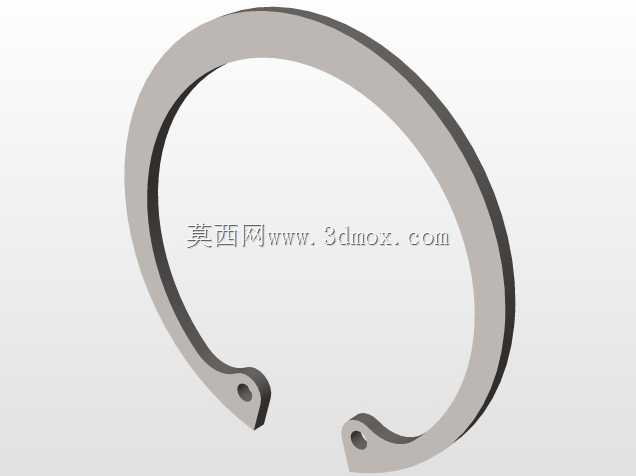

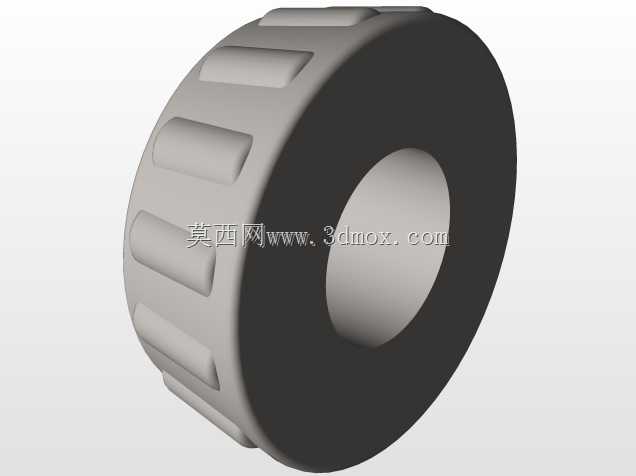

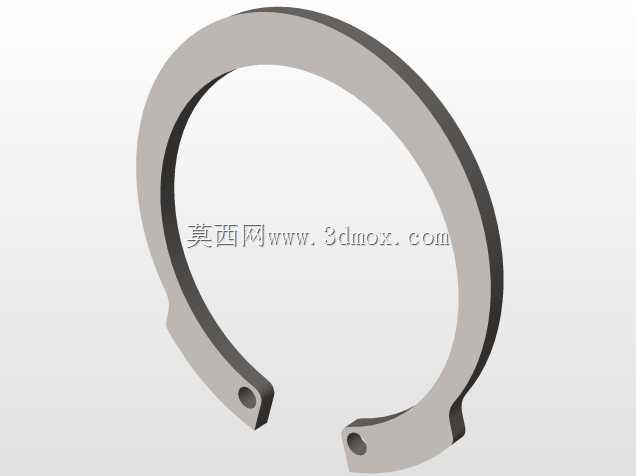

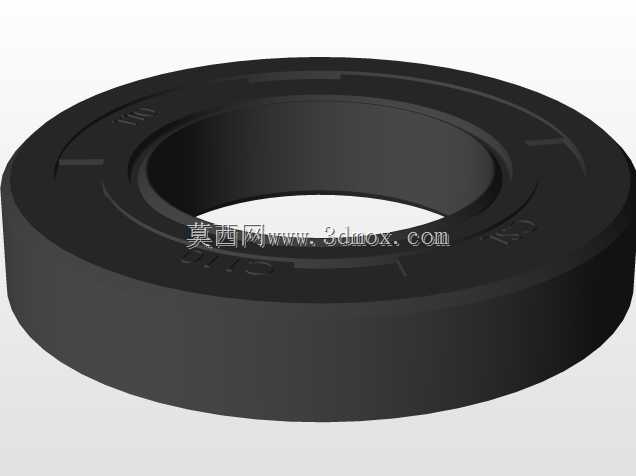

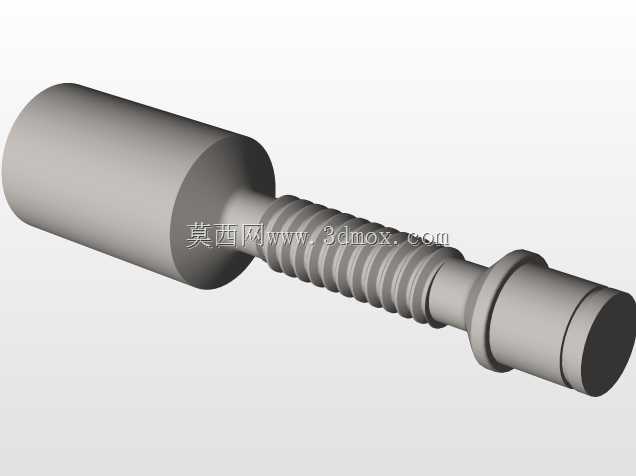

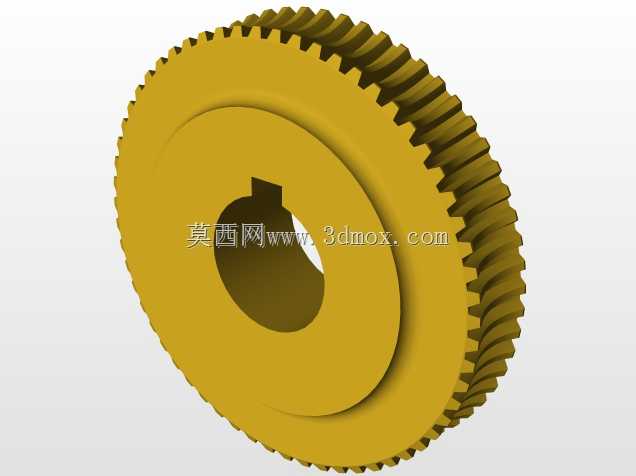

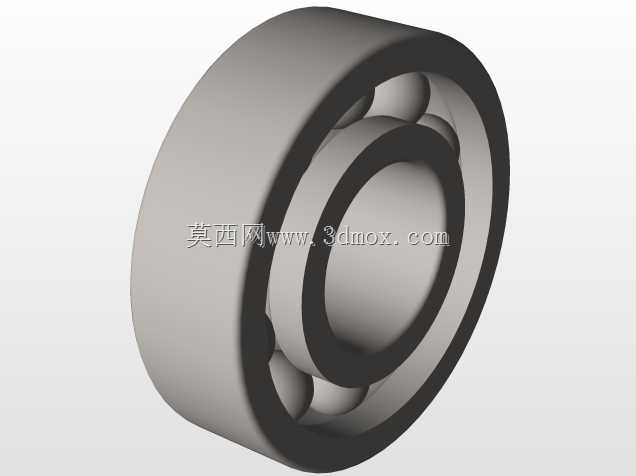

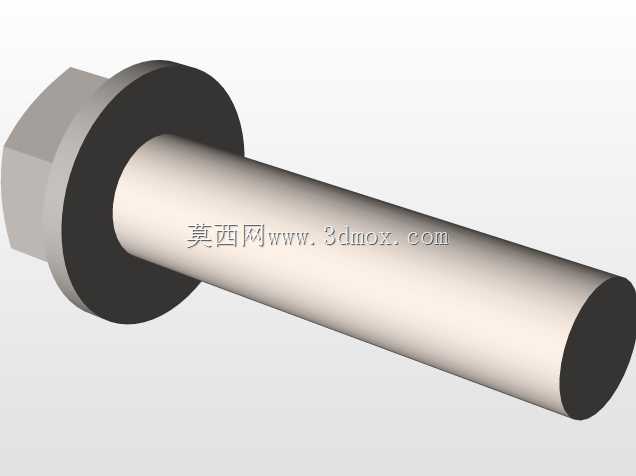

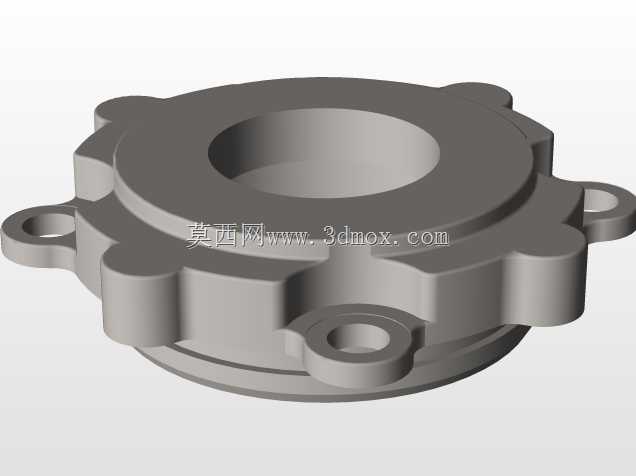

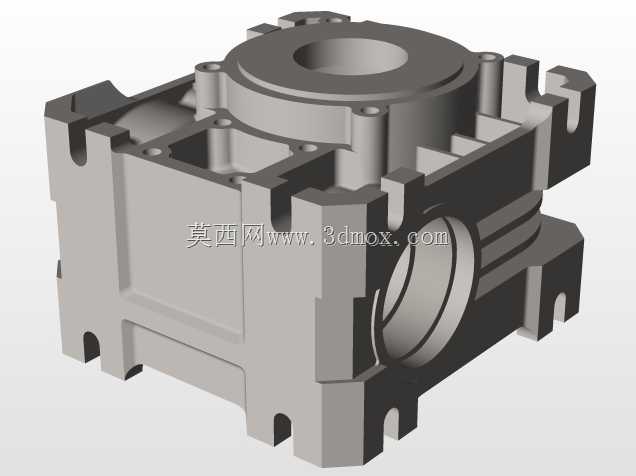

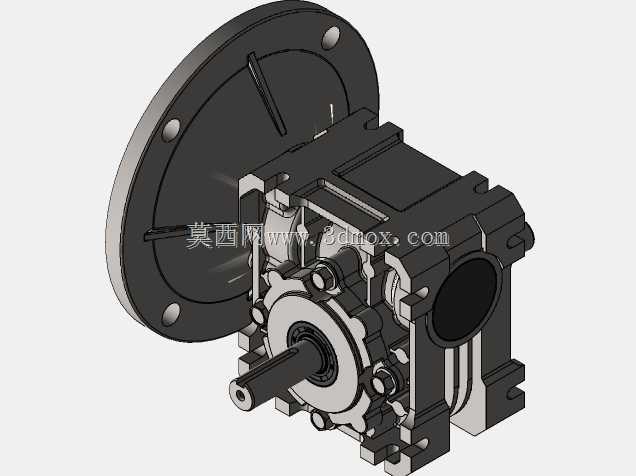

这款齿轮箱作为机械传动系统中的核心部件，广泛应用于工业生产线输送设备、中小型工程机械驱动单元、农业作业机具动力匹配、轻工包装机械动力传导等场景，核心作用是在原动机与工作执行端之间实现转速适配与扭矩放大，匹配不同工况下的动力输出需求，解决原动机输出转速过高、扭矩不足无法直接驱动负载的问题，保障整套设备运行在合理的动力区间内。从结构设计来看，这款齿轮箱采用剖分式箱体结构，上下箱体通过定位销与紧固螺栓实现精准合箱，既保障了箱体整体的刚性与密封性能，也方便后期内部齿轮组件的检修与维护。内部采用双级圆柱斜齿轮传动布局，高速级小齿轮与输入轴同轴设计，与中间轴上的大齿轮啮合完成第一级减速，中间轴上的小齿轮再与输出轴端的大齿轮啮合完成第二级减速，斜齿轮的选用相比直齿轮具备更高的重合度，传动过程中啮合冲击更小、运行噪音更低、承载能力更强，能够适配连续长时间运转的工况需求。设计过程中充分考虑了传动件的受力分布，每根传动轴都通过成对布置的深沟球轴承支撑在箱体轴承座孔内，轴承位置预留了合理的润滑与密封空间，既可以通过箱体内润滑油的飞溅实现齿轮与轴承的自润滑，也能通过端盖的密封结构防止润滑油渗漏与外部粉尘杂质进入箱体内部。输入轴与输出轴均从箱体同侧伸出，采用同轴式布局设计，能够大幅缩减设备安装时的轴向占用空间，适配安装空间紧凑的设备布局需求，箱体底座预留了标准化的安装固定孔位，安装面经过精加工处理，保障安装后箱体的位置精度，避免运转过程中出现额外的振动与偏移。箱体外部的加强筋结构沿着受力方向布置，在不额外增加箱体整体壁厚的前提下提升了箱体的结构强度，降低设备运转过程中的箱体形变，保障齿轮啮合的中心距精度，延长整套传动组件的使用寿命。
