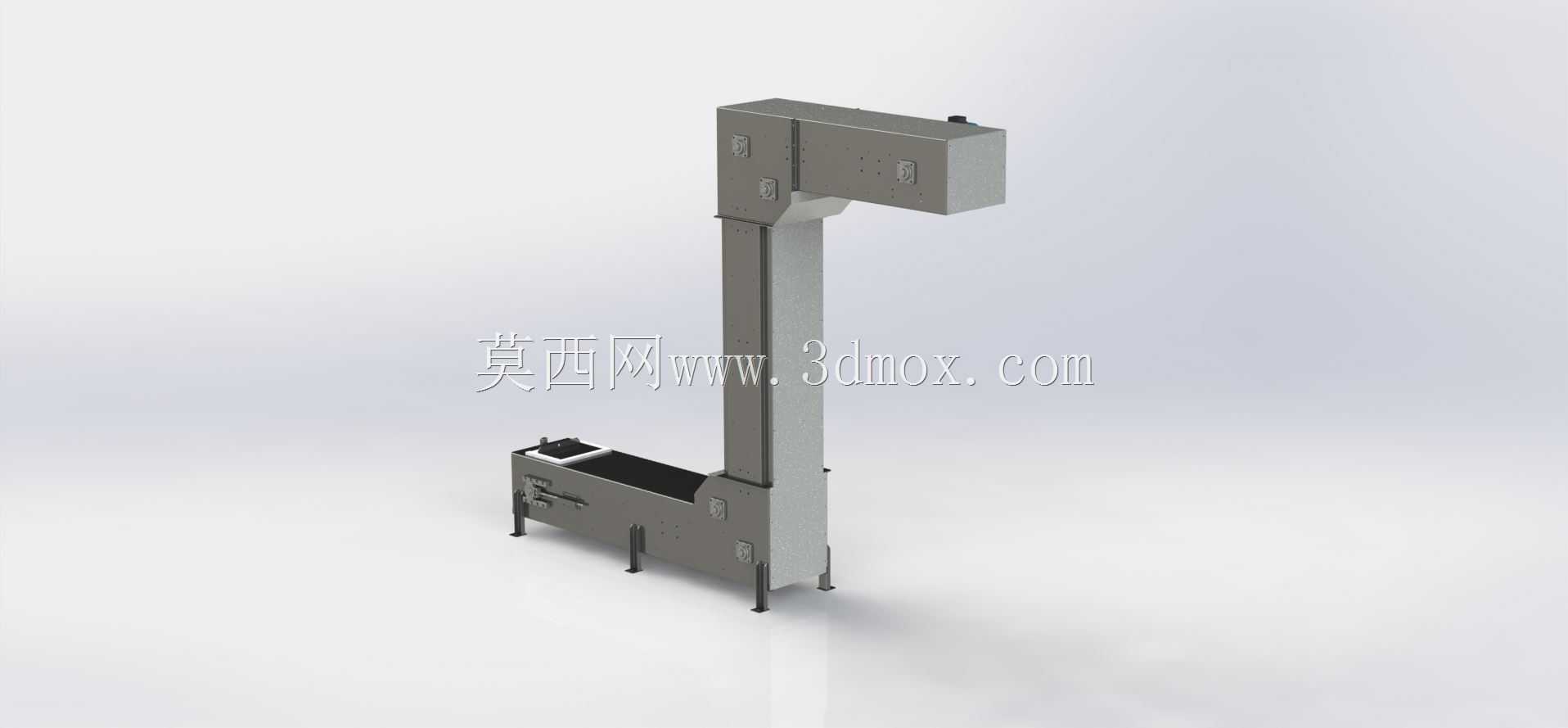

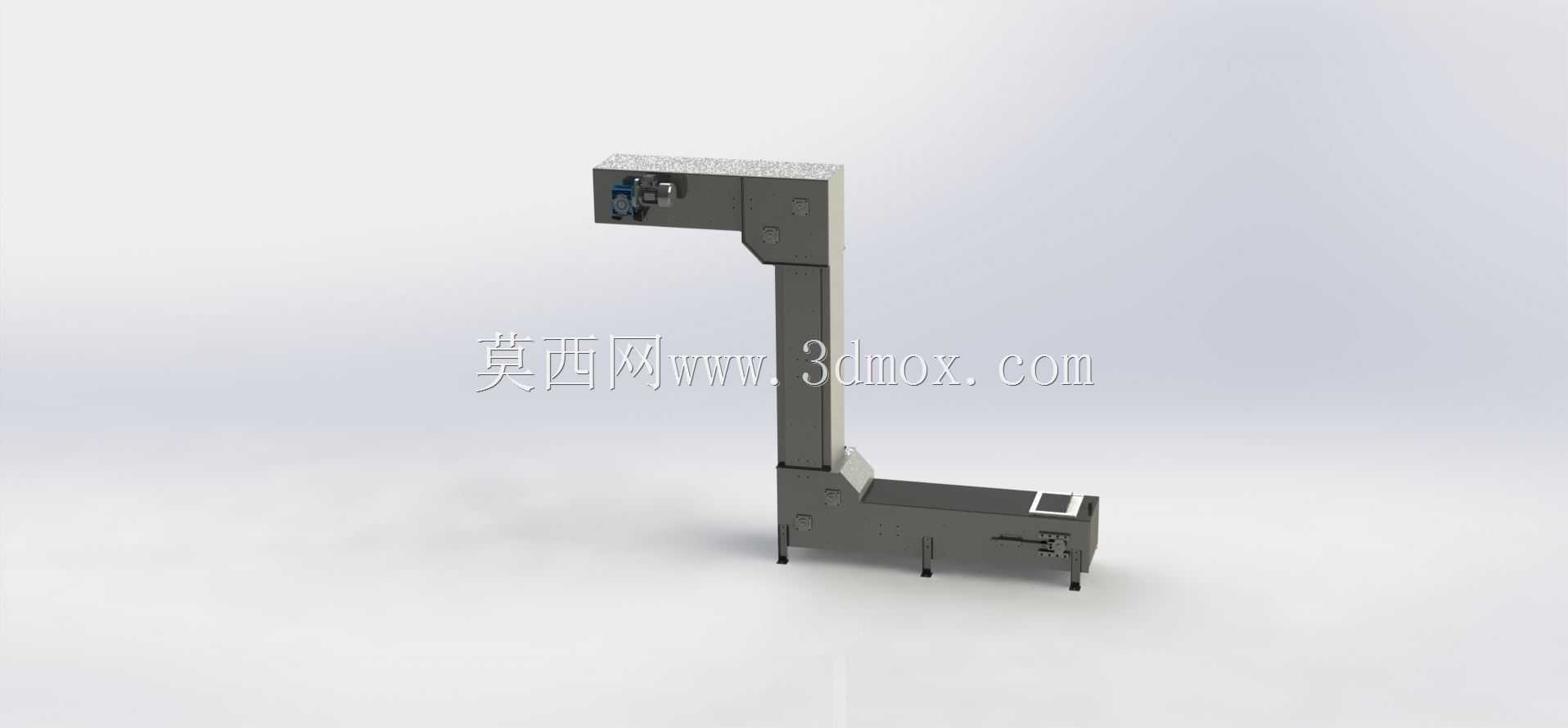

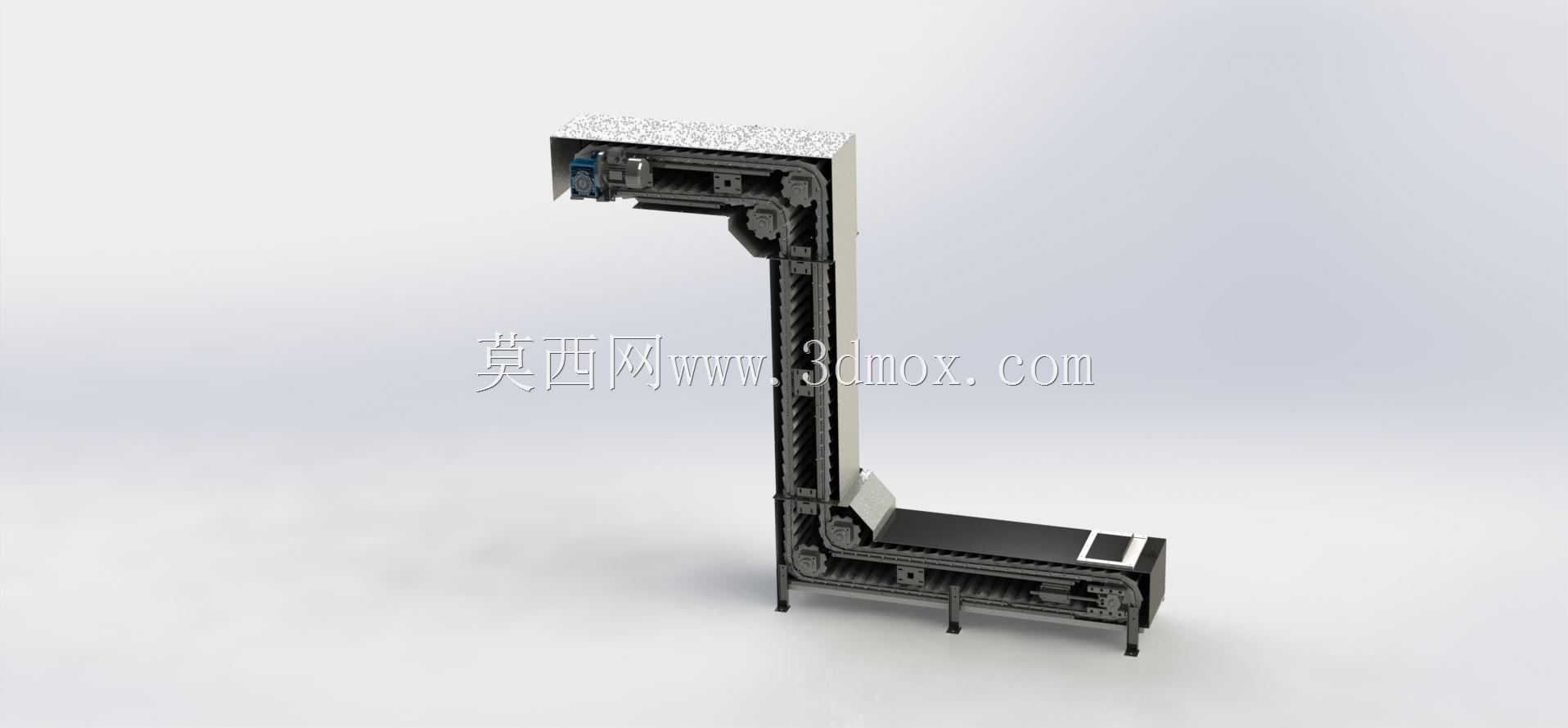

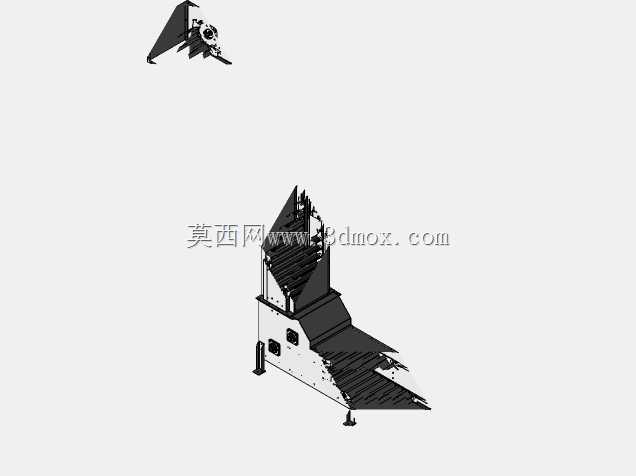

Z形垂直输送吊卡结构设计

这款Z形吊卡主要应用于生产流水线的垂直衔接场景，常见于轻工制造、食品包装、电子元器件组装等行业的生产线布局中，用来解决不同高度工位、不同楼层输送段之间的物料平稳转接需求，适配零散小件、盒装物料、轻型工装托盘的短距离垂直提升转运，能够在有限的厂房空间内完成水平进料、垂直抬升、水平出料的连续输送动作，无需额外配置多台独立输送设备拼接，大幅缩减生产线的占地空间，优化车间内的物料流转路径。从功能特性来看，该吊卡采用三段式Z形弯折结构，下段水平段承接上游输送线送来的物料，中段垂直段完成物料的高度抬升，上段水平段将抬升后的物料平稳送入下游工位或输送设备，整体运行过程中物料依托结构内侧的承托面完成位移，不会出现滑落、卡滞的问题，运行噪音低，输送节奏稳定，可匹配不同节拍的生产线运行速度，支持连续不间断作业。在设计思路上，这款吊卡采用模块化的分段拼接结构，各段壳体采用统一规格的型材折弯成型，既保证了整体结构的刚性，也降低了生产加工的难度，同时便于后期的维护拆装；结构内侧预留了传动组件、承托构件的安装空间，底部设置了可调式支撑脚，可根据现场地面的平整度调整设备水平度，保证运行过程中无晃动、无偏移；上下水平段的端部预留了与其他输送设备对接的安装接口，可直接与皮带线、滚筒线等常规输送设备衔接，无需额外制作转接工装。从安装边界来看，该吊卡整体外轮廓呈规整的Z形，垂直段的高度可根据现场实际的抬升需求做适配调整，上下水平段的长度可根据上下游设备的对接位置做定制化修改，设备安装时仅需在地面预留对应长宽的平整安装区域，无需在墙面或顶部做额外的吊装固定，安装流程简便，适配多数老旧厂房的生产线改造需求，也可直接集成到全新规划的自动化生产线中，作为垂直输送单元完成物料的跨高度转运。
