垂直手柄式快速压紧固定夹具结构

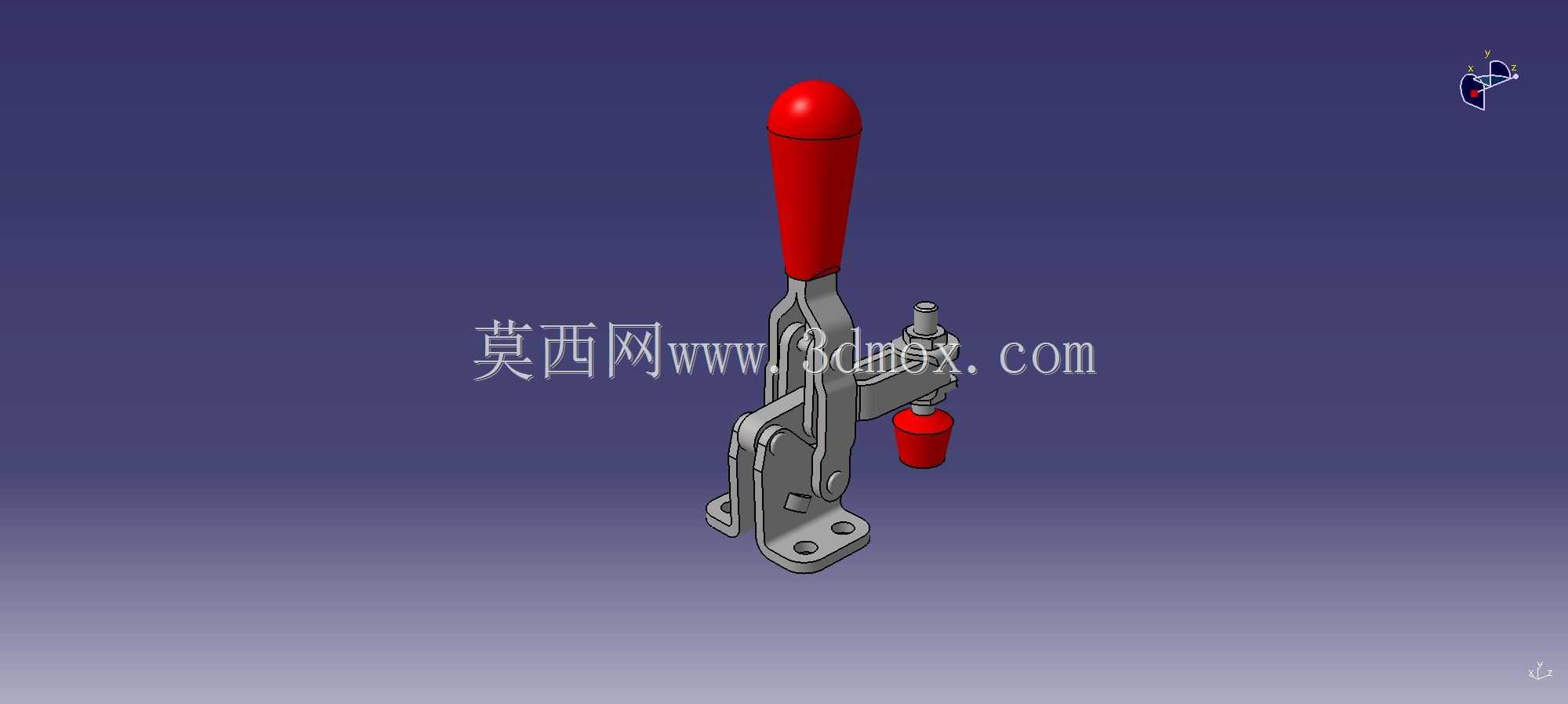

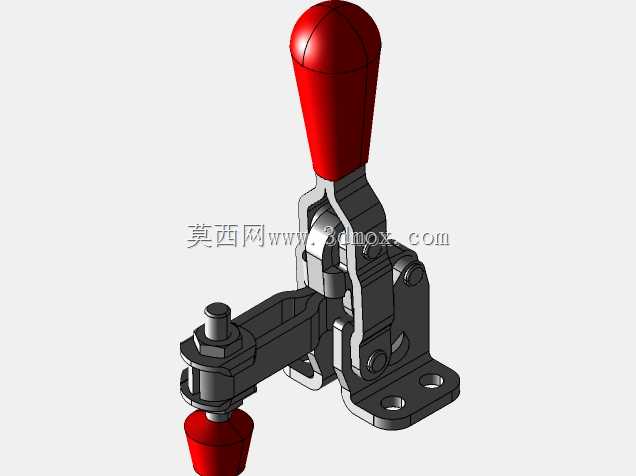

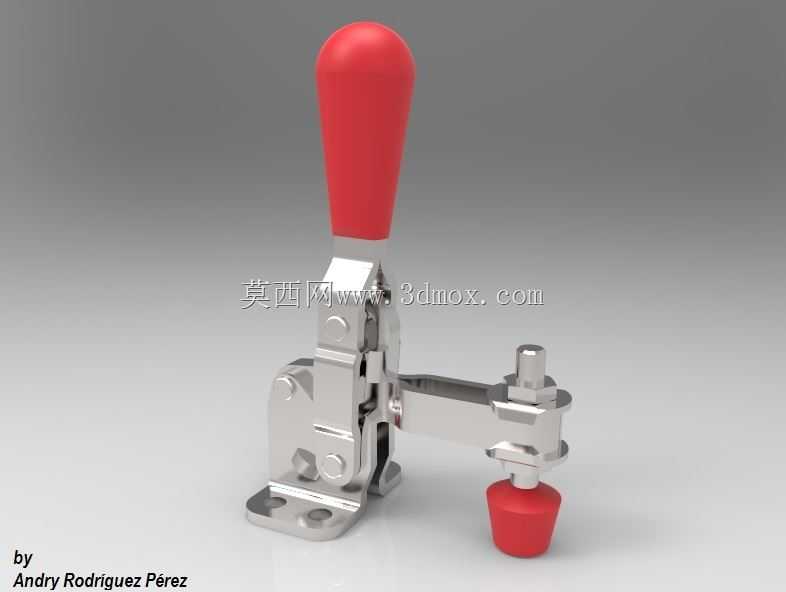

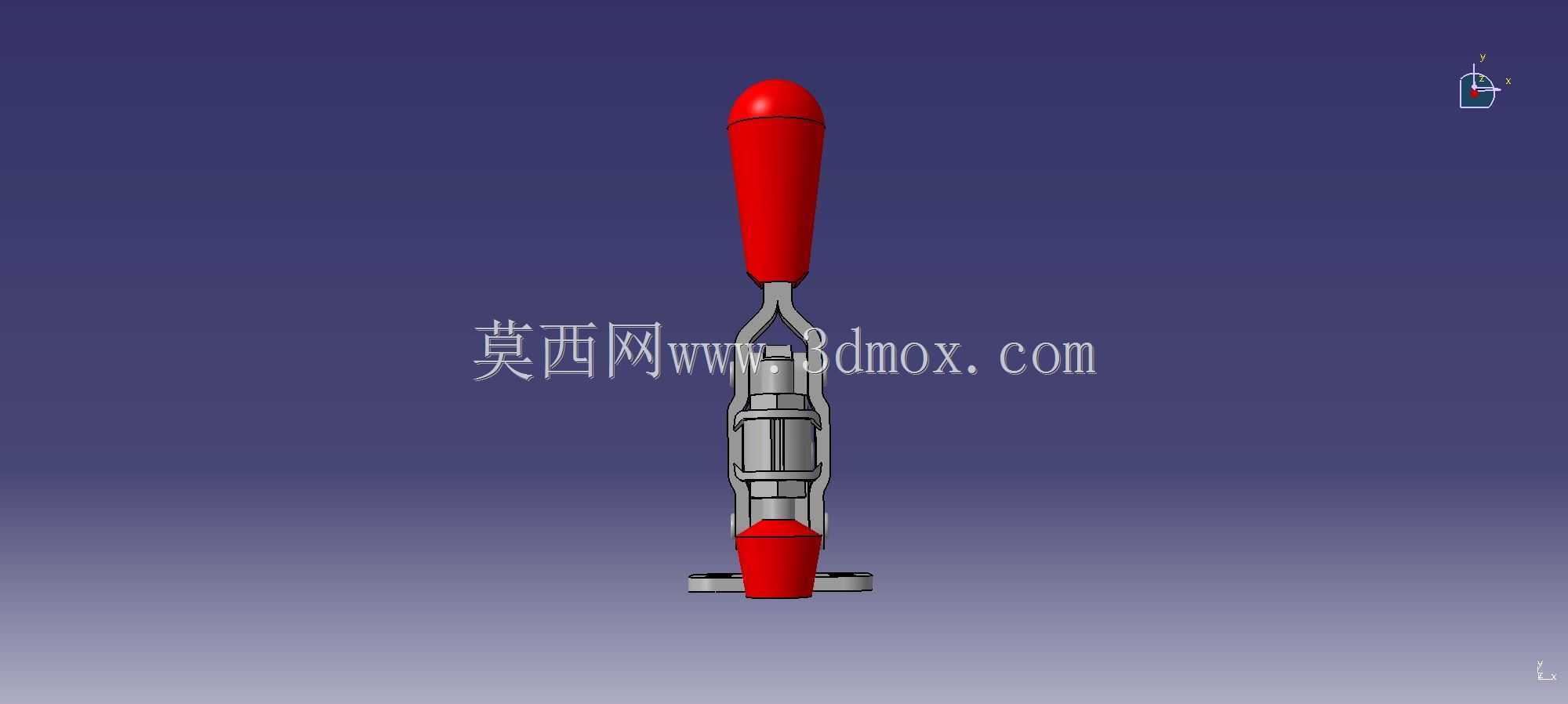

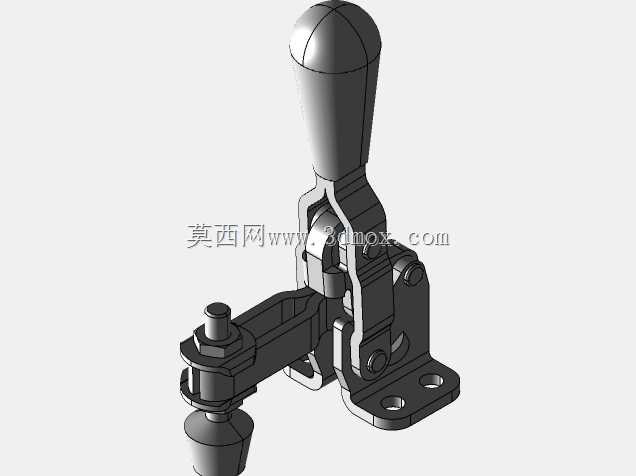

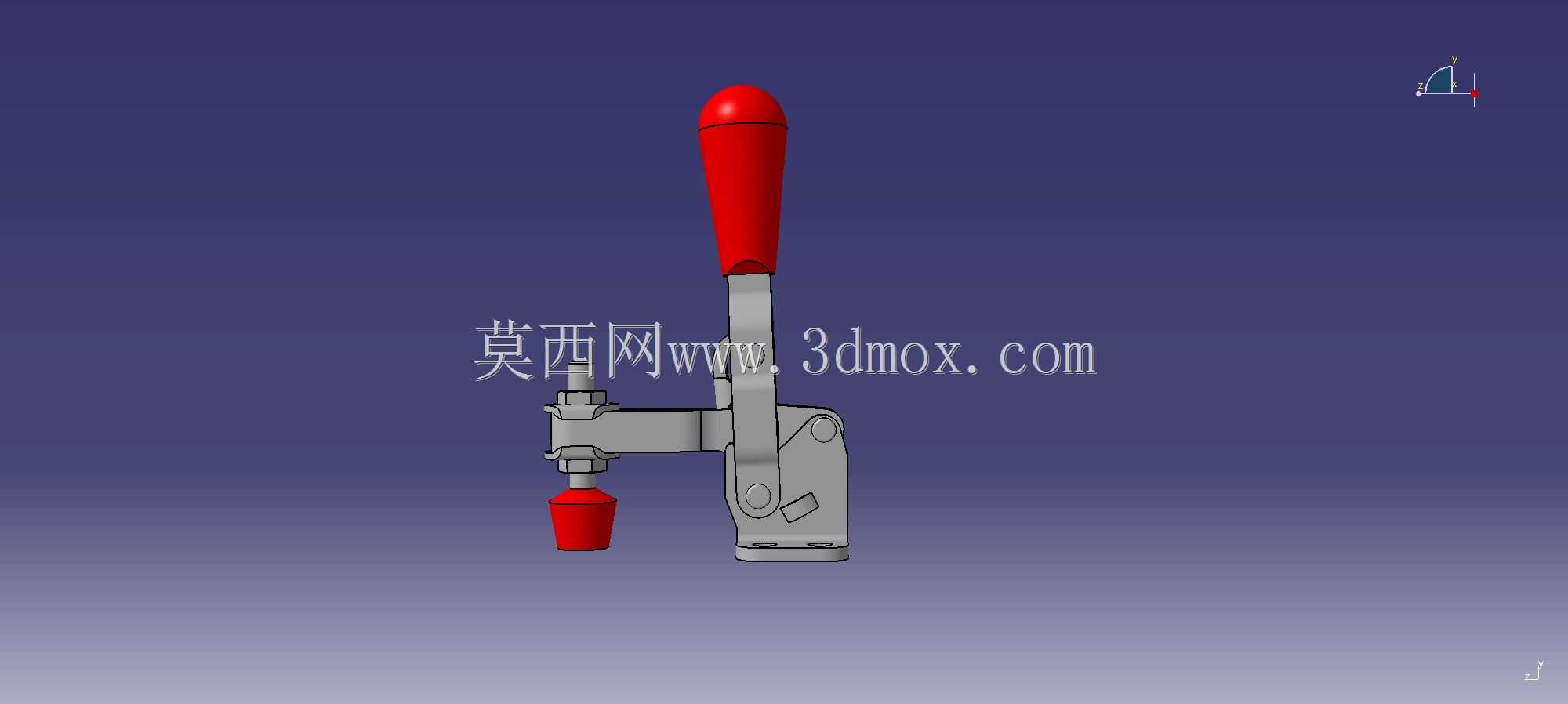

这款垂直手柄式快速压紧夹具，是机械加工、装配工位、小件焊接、电子组装、木制品加工等场景中极为常用的工装压紧元件，核心作用是在工序作业过程中快速对工件施加稳定的垂直压紧力，避免工件在加工、检测、装配过程中出现位移、翘曲、振动，保障作业精度与操作安全性。从实际应用场景来看，这类夹具常被布置在工装板、焊接工作台、装配流水线定位工位、小型钻铣加工台面上，适配厚度存在小幅差异的板类、框类、异型小件的快速装夹，相比传统螺栓压紧方式，单次装夹与松脱的操作时间可缩短九成以上，能大幅提升批量作业的工位效率，降低操作人员的装夹劳动强度。从功能特性来看，这款夹具采用垂直压合的施力结构，扳动红色绝缘手柄到锁止位置时，内部连杆机构会越过机械死点，自动形成稳定的锁止状态，此时压头端会持续输出恒定的压紧力，即便作业过程中存在小幅振动也不会出现松脱泄压的问题；当需要松脱工件时，只需反向扳动手柄即可快速抬起压臂，整个操作过程单手即可完成，无需额外借助扳手等辅助工具。压头端部采用红色软质耐磨材质，既可以避免刚性压头直接接触工件表面造成压痕、划伤，也能通过接触面的微量形变补偿工件表面的平面度误差，让压紧力分布更均匀。底座采用带安装孔的法兰式结构，可通过螺栓直接固定在工作台面或者工装基板上，安装定位便捷，压臂的水平伸出长度适配常规工位的装夹避让需求，压头的高度调节范围可覆盖不同厚度工件的压紧需求，操作时手柄的运动轨迹处于工位侧方，不会与工件、作业工具产生运动干涉。从设计思路来看，这款夹具的核心是利用平面连杆的死点锁止原理实现压紧力的自保持，整体结构采用金属冲压与铆接结合的工艺，活动关节处预留了合理的配合间隙，长期反复使用也不会出现卡滞问题，所有受力部件均经过强度校核，可承受常规工装作业下的压紧载荷，表面做了防锈镀层处理，适配车间多尘、存在少量切削液或焊接飞溅的作业环境，长期使用不易出现锈蚀、卡涩问题。从安装边界来看，底座的安装孔位间距符合行业通用的快速夹安装尺寸标准，可直接替换同规格的老旧夹具，无需重新在工作台面打孔；压臂抬起后的最大开口高度可满足常规厚度工件的取放需求，锁止状态下的整体结构紧凑，不会占用过多工位空间，压头的螺杆可通过旋转调节伸出长度，适配不同装夹高度的使用需求，无需额外加装垫块即可完成不同工件的压紧定位。
