吊环式连接紧固用带环螺栓结构

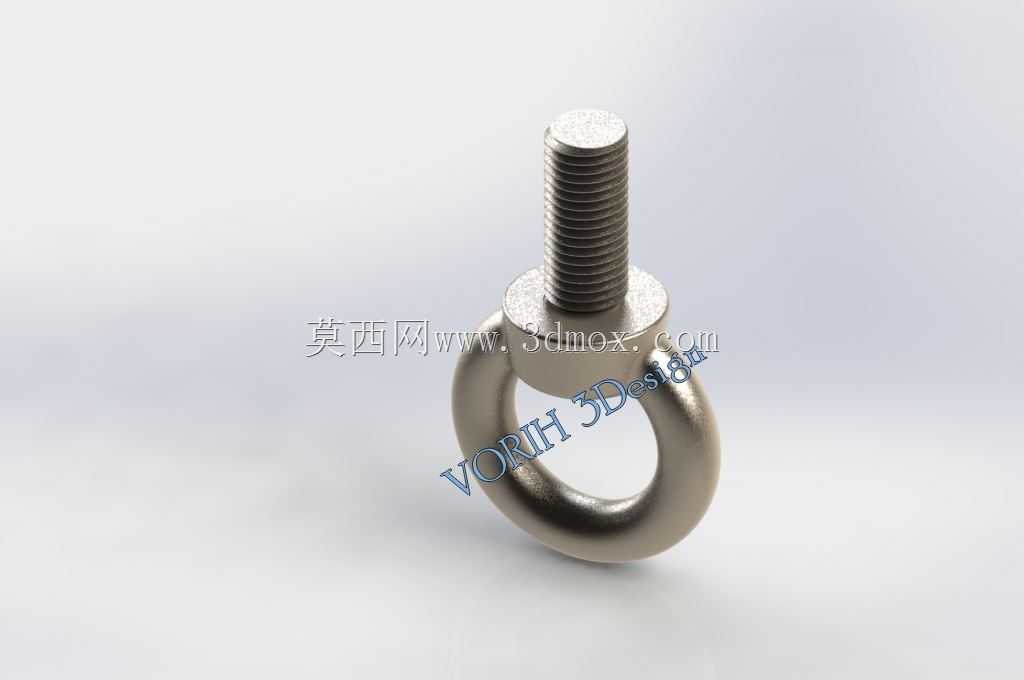

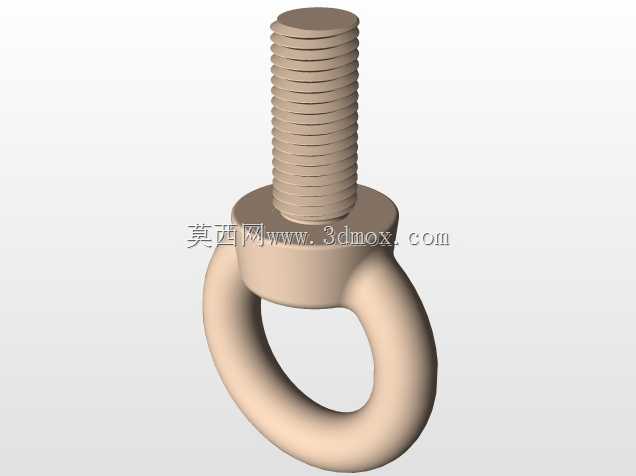

这款带环形吊耳的螺栓结构，是机械装配、起重吊装、设备固定场景中十分常用的连接承载构件，区别于普通外六角螺栓、内六角螺栓的纯紧固属性，它在实现螺纹锁紧连接的基础上，额外集成了一体式环形吊耳结构，可同时满足部件紧固与吊点挂载、绳索穿接、拉杆铰接的复合使用需求。在实际工业场景中，这类构件常被用于小型电机、泵体、阀组等需频繁拆装转运的设备外壳吊点设置，也可作为工装夹具、轻型货架、防护栏架的铰接连接节点，还能在轻型起重作业中配合卸扣、钢丝绳完成小吨位工件的临时吊挂固定，部分户外设施、管线支架的安装场景中，也会用这类螺栓配合拉索完成结构的抗风牵拉固定。从功能特性来看，该螺栓采用螺杆与吊环一体成型的结构设计，吊环与螺杆衔接位置做了加厚的承力凸台过渡，避免直角连接处出现应力集中断裂的风险，螺杆部分为标准连续外螺纹结构，可适配对应公称直径的普通内螺纹孔或配套螺母，实现可靠的螺纹锁紧，环形吊耳的内孔做了圆滑过渡处理，没有尖锐棱角，穿接绳索或卸扣时不会磨损连接件，也能减少应力集中对吊环本身的强度影响。设计过程中，首先要明确构件的额定承载载荷，以此倒推螺杆的公称直径、螺纹有效啮合长度，以及吊环的截面直径、内孔通透尺寸，确保螺杆的螺纹抗剪切强度、吊环的抗拉强度、衔接凸台的抗挤压强度均满足载荷安全系数要求；其次要控制安装边界尺寸，吊环的外轮廓直径不能超过安装面的允许空间，避免安装后吊环与周边相邻部件发生运动干涉，螺杆的长度要根据被连接件的总厚度进行匹配，确保螺纹啮合后露出2-3个螺距的长度，既保证锁紧可靠性，又不会因螺杆过长占用多余装配空间。安装时需注意吊环的受力方向要尽量与螺杆轴线保持一致，避免侧向受力对吊环根部造成额外的弯折载荷，日常使用中也要定期检查螺纹磨损情况与吊环的形变情况，及时替换出现裂纹、螺纹滑牙的构件，保障连接与承载的可靠性。
