电线电缆自动卷取加工专用设备

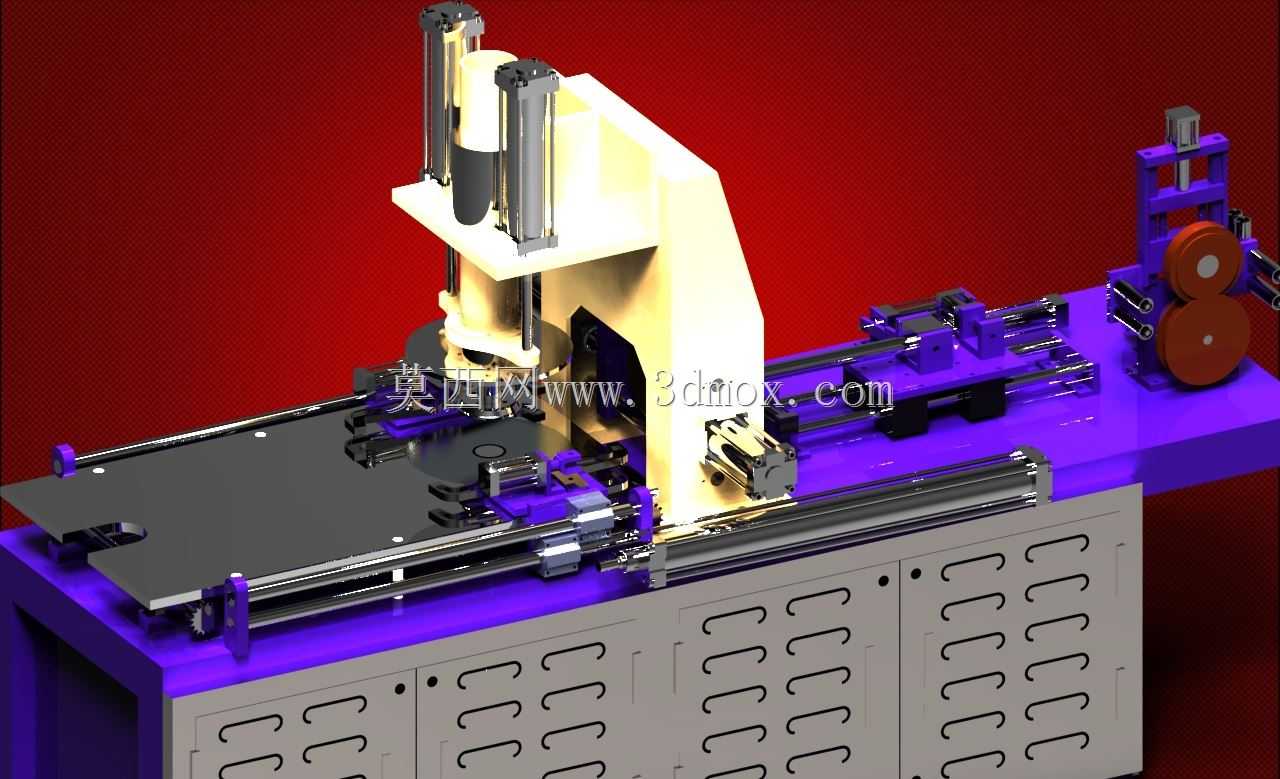

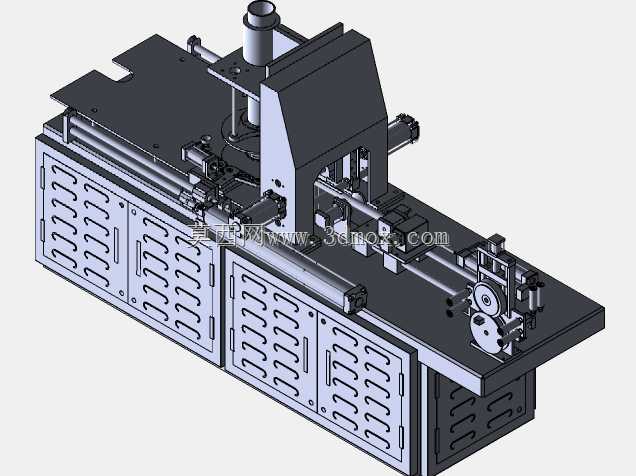

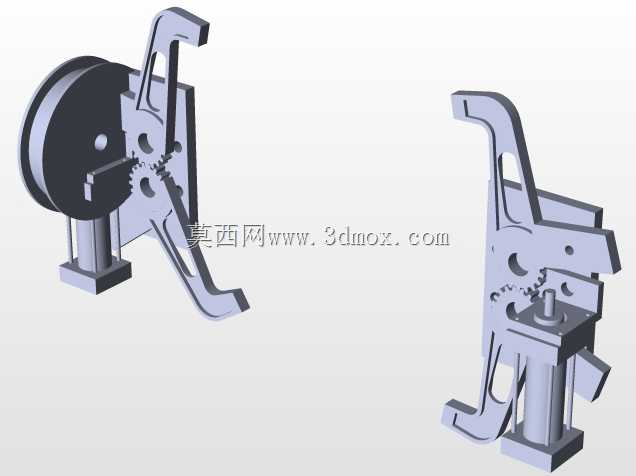

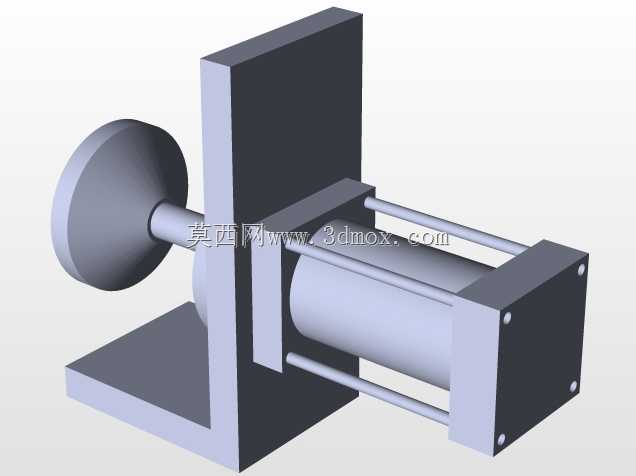

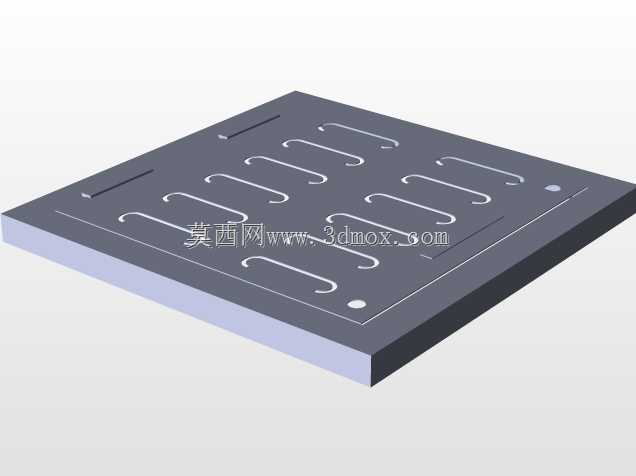

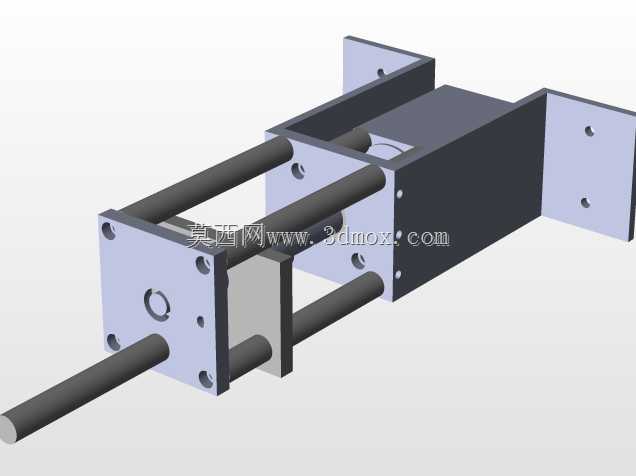

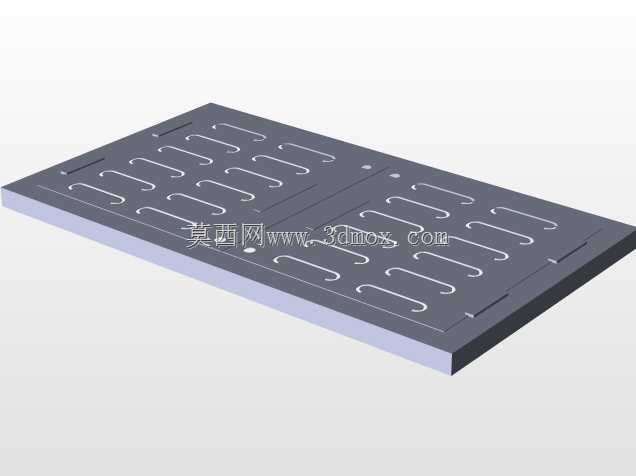

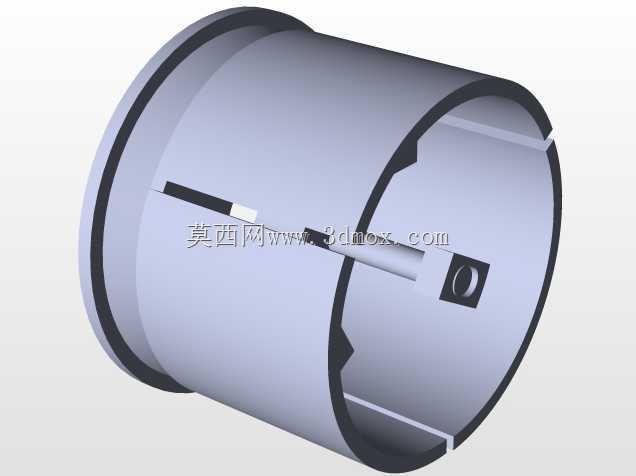

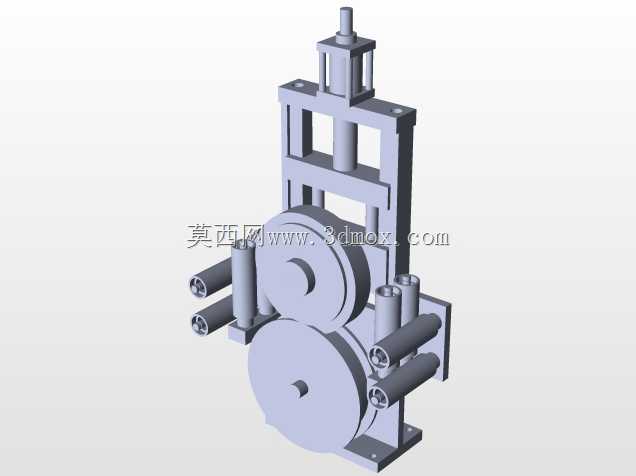

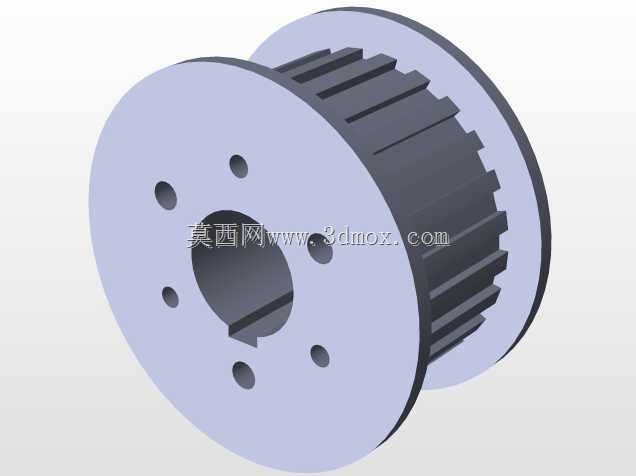

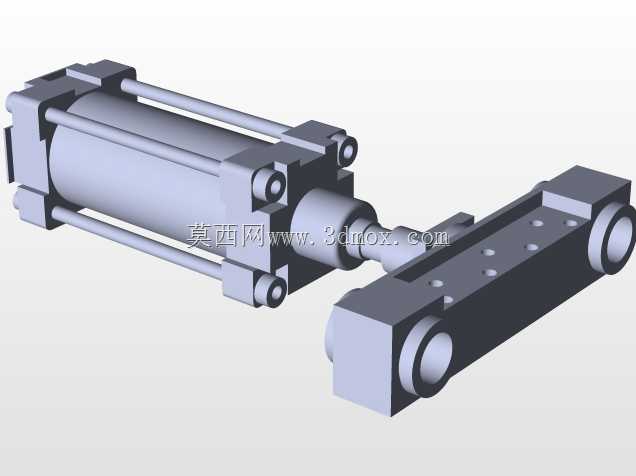

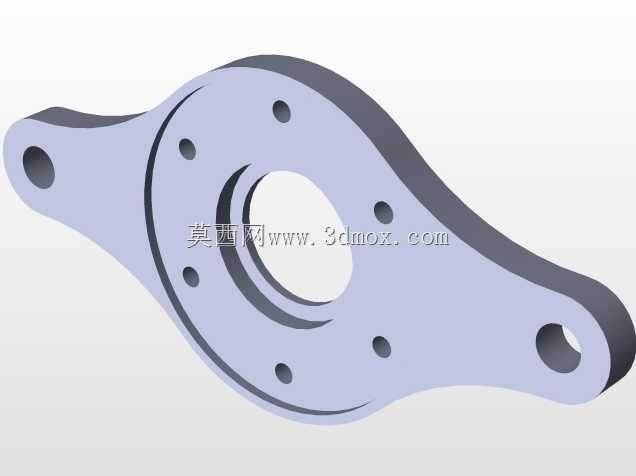

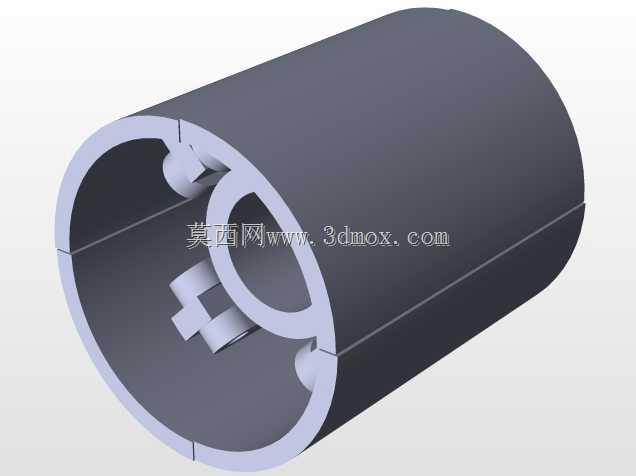

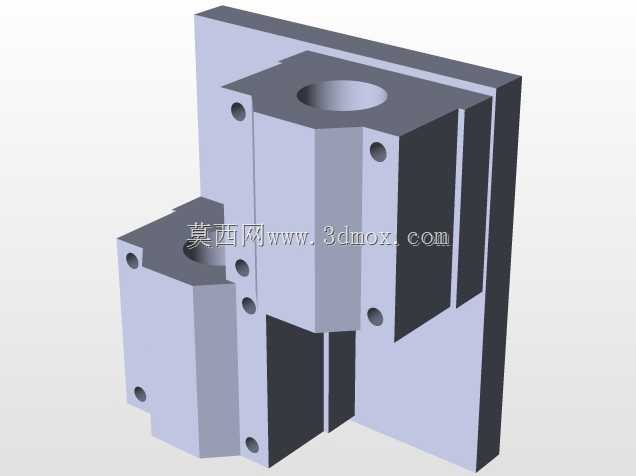

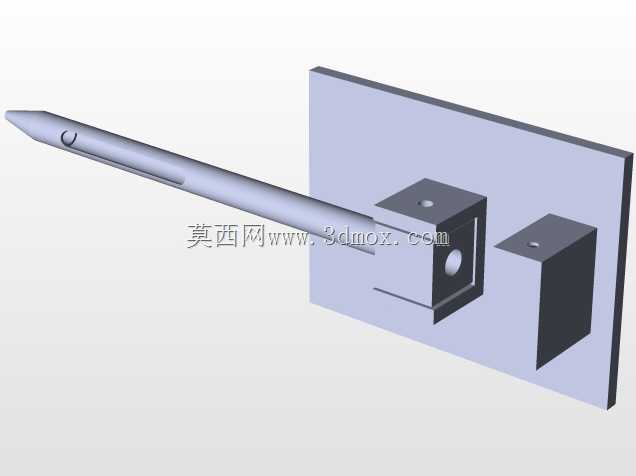

该设备主要面向电线电缆生产加工、线束总成制造的下游应用场景，适配中小规格民用线缆、工业控制线缆的定长裁切、端头压合、规整卷取全工序作业，可直接对接前端线缆挤出生产线或裁线工序的出料端，替代传统人工卷线、端头整理的低效作业模式，适配线束加工厂、线缆分装车间、电子整机装配车间的批量生产需求，能有效降低人工重复搬运、整理线缆的劳动强度，减少线缆排布散乱、端头压合错位的不良品产生。设备整体采用落地式柜体集成设计，下部为带通风槽的钢制焊接柜体，既作为整体承力基座容纳电气控制、气动动力相关元件，也通过规整的柜体外形适配车间常规生产线边的安装布局，柜体顶部的安装台面预留标准安装孔位，可根据不同线缆规格快速更换对应的定位夹具、压合模具，整体安装边界适配常规车间2米以内的线边工位空间，无需额外开挖地基或制作特殊安装基座，设备对接出料端的进料高度可通过底部调节支脚微调，适配不同高度的前序出料设备。设备核心功能分为三个作业单元：前端为线缆牵引送料单元，采用线性导轨搭配气动夹持机构，可精准牵引线缆按设定长度步进送料，送料行程可根据卷取盘的规格灵活调整，保证每段线缆的送料精度控制在毫米级；中部为端头压合加工单元，采用双立柱导向的气动压合结构，压合头配备快换接口，可根据不同的端头压接、绝缘层压合需求更换对应的工装压头，压合行程与压力可通过气动回路调节，适配不同线径、不同材质线缆的压合作业需求，压合工位周边设置定位挡块，保证线缆端头送入压合位置时的对位精度，避免压偏、压歪的问题；后端为自动卷取单元，搭配可更换的卷取盘装夹结构，可适配不同内径、不同幅宽的线缆卷盘，卷取转速可根据线缆的软硬程度、线径大小灵活调整，卷取过程中配备排线导向机构，保证线缆在卷盘上整齐排布，不会出现乱线、叠线的问题。整体设计思路围绕线缆加工的实际作业流程展开，将原本分散的送料、压合、卷取工序整合到同一台设备上，各单元之间通过气动逻辑与位置传感器实现动作联动，无需人工在工序间转运物料，设备的操作控件集中布置在柜体侧方的操作区，操作人员仅需完成线缆初始穿入、成品卷盘取下的操作，其余作业流程自动完成，大幅提升单工位的作业效率。设备外露的运动部件均做了安全防护设计，导轨、传动部位设置防护挡板，避免作业过程中线缆头甩出、人员误触运动部件的安全隐患，整体结构采用模块化设计，各功能单元可独立拆卸维护，日常保养时无需拆解整机即可完成易损件更换、精度校准作业。
