标准拉杆式气动执行气缸结构设计

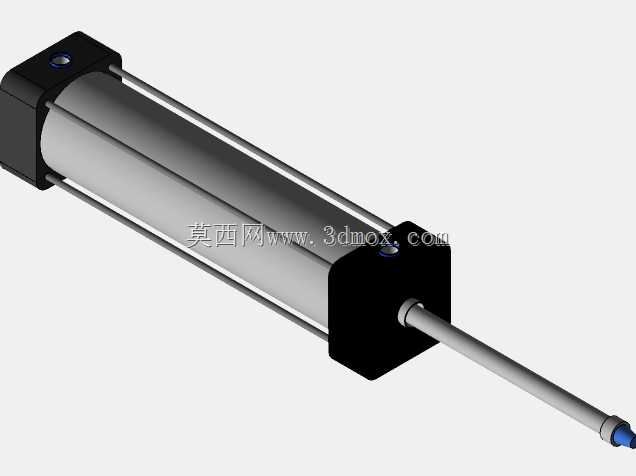

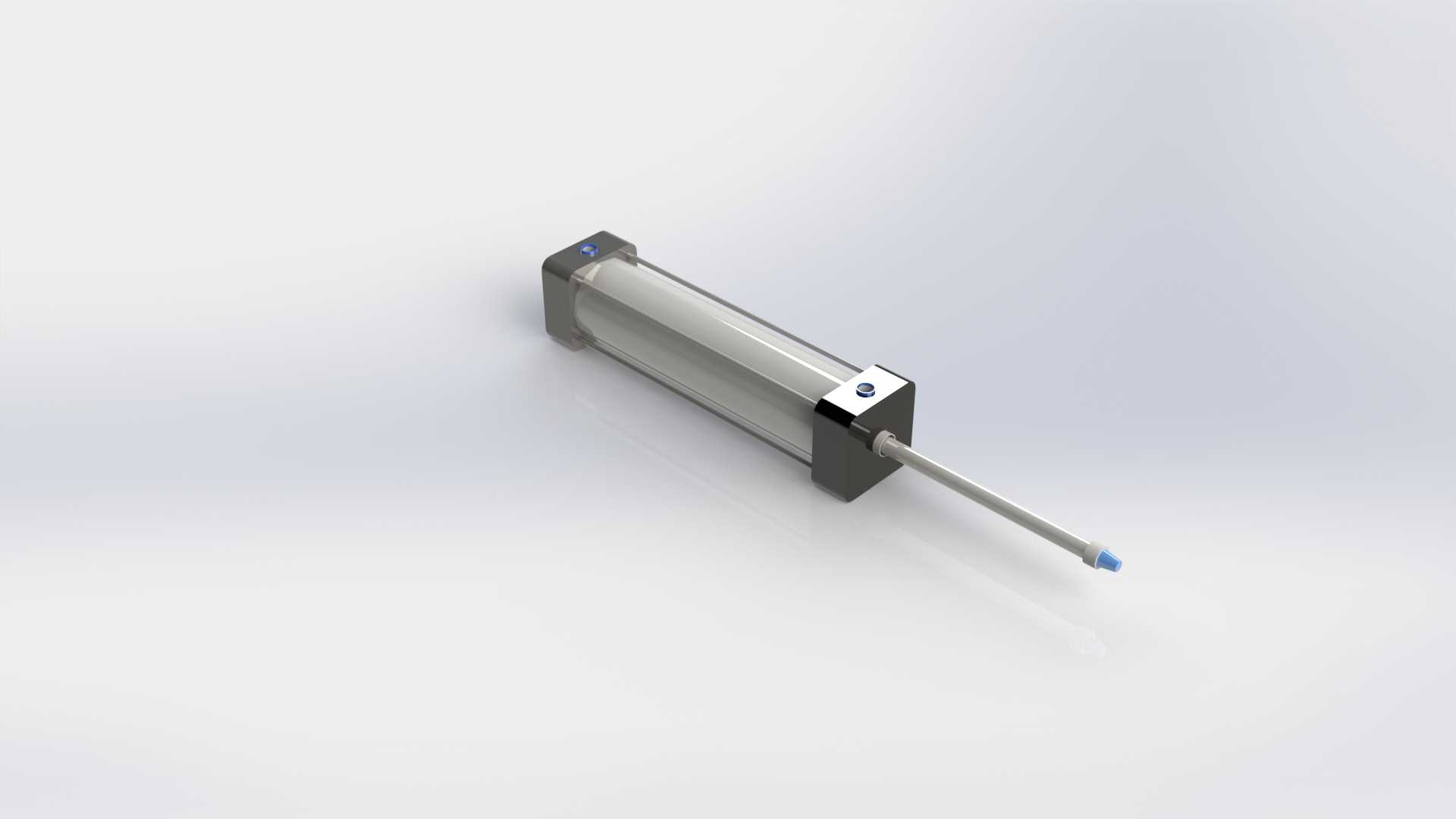

这款气动执行机构是气动控制系统里最常用的直线动力输出部件，日常做非标设备气路设计时，这类气缸是选型频率最高的元件之一，从简单的工装夹具夹紧、物料推送到自动化生产线的工位移位、挡停机构，几乎所有涉及气动驱动的工位都能见到它的身影。做三维建模的时候，首先要明确它的安装边界，这款是标准的拉杆式方形端盖气缸，缸筒采用硬质阳极氧化铝合金材质，前后端盖通过四根对称布置的拉杆锁紧固定，端盖上预留的安装孔位完全符合通用安装尺寸规范，不管是做轴向脚架安装、前法兰安装还是尾部耳轴铰接，都能直接匹配标准安装附件，不需要额外做转接件设计。

从功能特性来看，这款气缸采用活塞式密封结构，活塞上搭配双向耐磨密封圈，能保证往复运动时的动密封可靠性，活塞杆表面做了镀硬铬处理，粗糙度控制在合理区间，既能降低密封圈的磨损速率，也能避免长期运行出现活塞杆锈蚀、卡滞的问题，活塞杆伸出端的外螺纹是标准公制规格，配套的浮动接头、连接附件都可以直接选型适配。设计的时候要注意，气缸的进出气口布置在前端盖和后端盖的侧面，气路接口是标准内螺纹，接气管的时候不需要额外调整缸体角度，端盖上内置的缓冲密封圈能在活塞运行到行程端点时起到软缓冲作用，降低活塞撞击端盖产生的噪音和振动，不需要额外加装外置缓冲器就能满足大部分中低速运行场景的需求。

在气动回路设计中，这类气缸通常搭配二位五通电磁阀实现往复动作控制，根据负载大小和运行速度要求，可以在进出气口加装节流阀调整排气速度，避免气缸出现爬行或者冲击问题。建模的时候要严格把控各部件的配合公差，缸筒内径和活塞的配合间隙要控制在密封件允许的范围内，拉杆的安装位置要和端盖的安装孔完全同轴，避免装配时出现端盖偏斜导致活塞卡滞的问题。另外要注意，气缸的整体外形尺寸是按照标准行程规格设计的，做设备布局的时候可以直接根据需要的行程、缸径参数调用模型，不需要重新绘制外形，能大幅提高三维布局的效率，安装时要保证气缸的运动方向和负载的运动方向同轴，避免活塞杆承受径向力，否则会大幅缩短密封圈和导向套的使用寿命。
