小型农业家用气象监测塔架结构设计

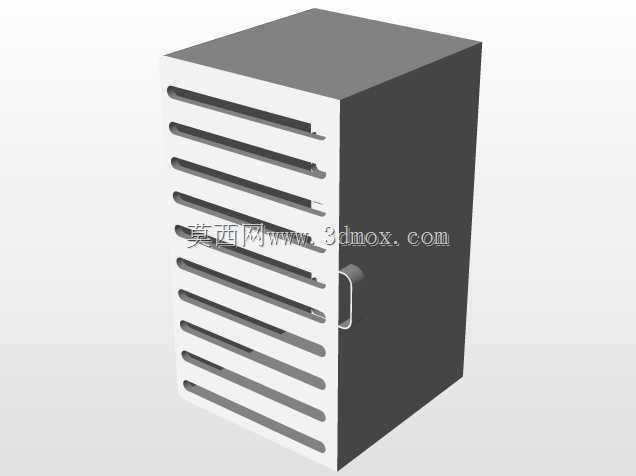

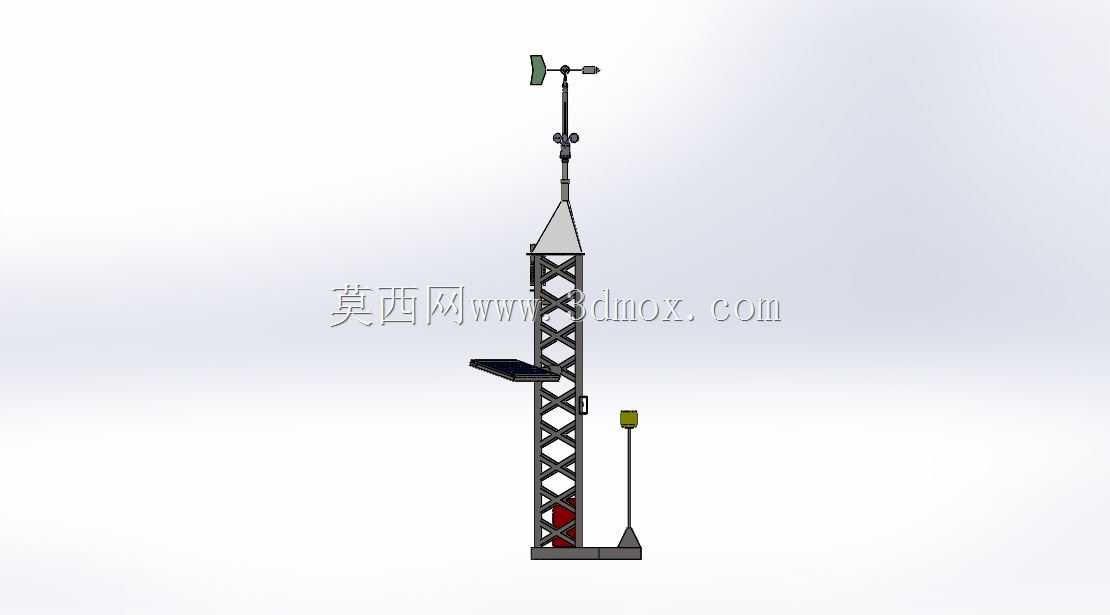

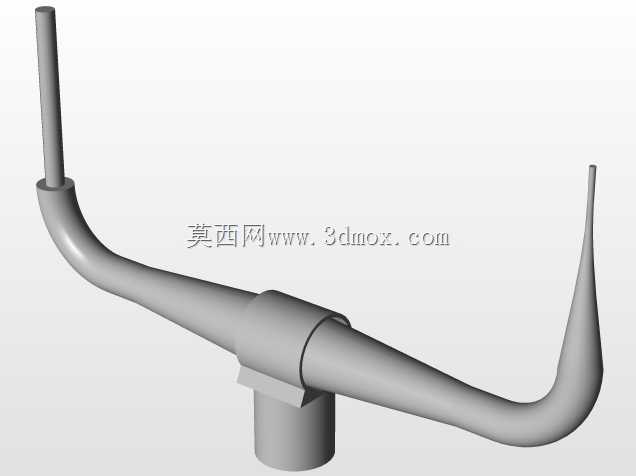

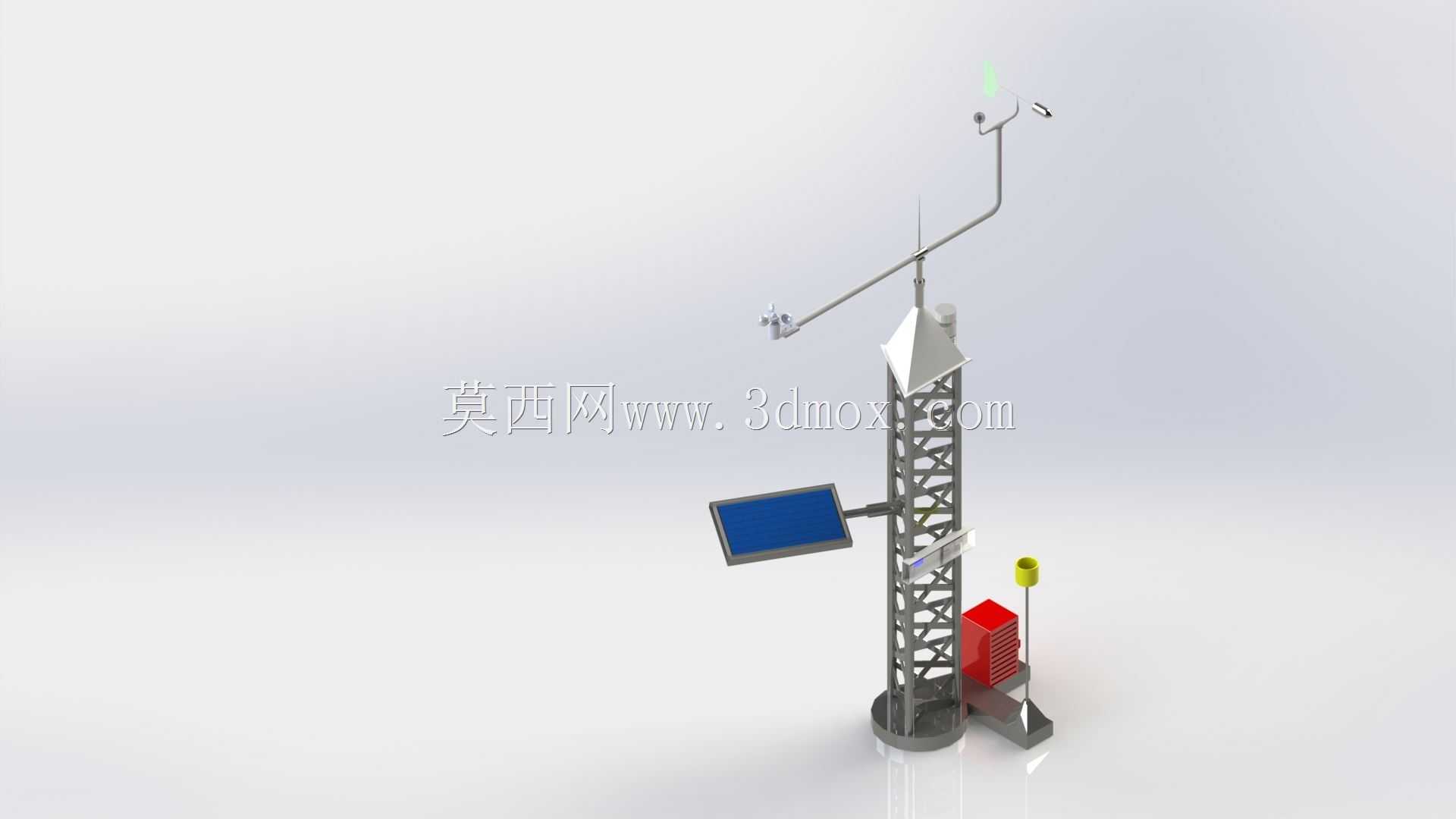

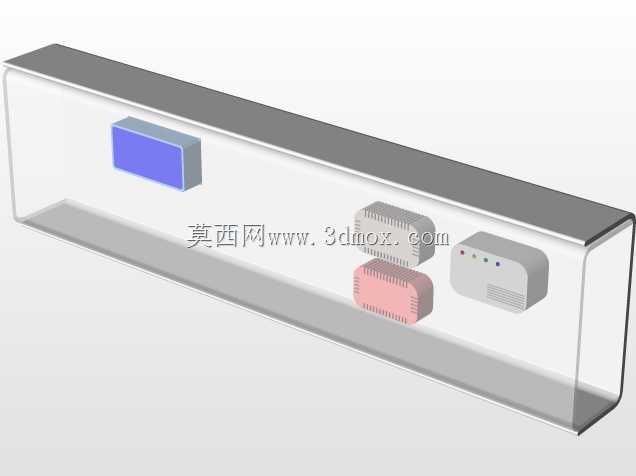

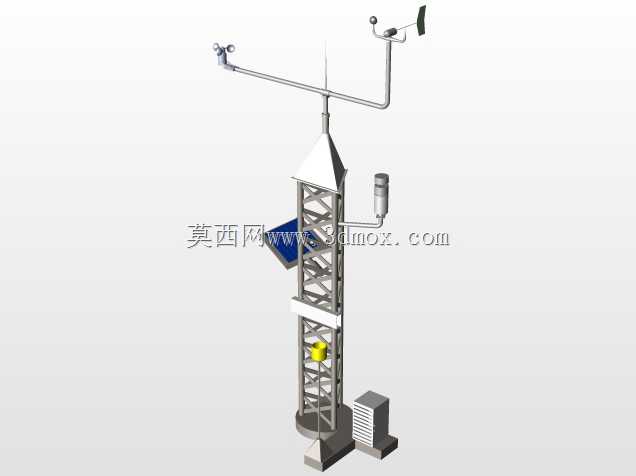

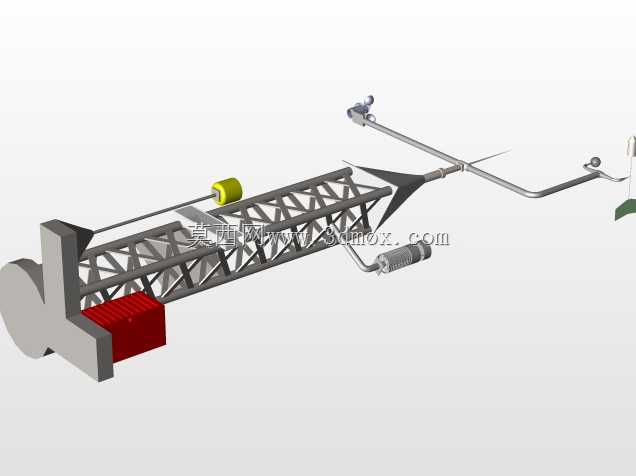

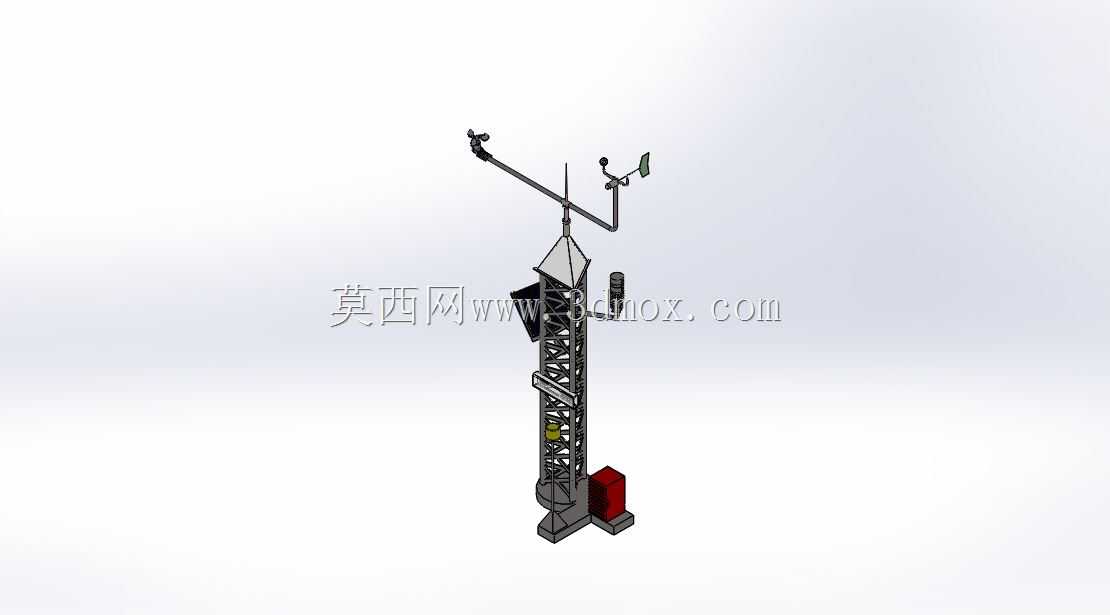

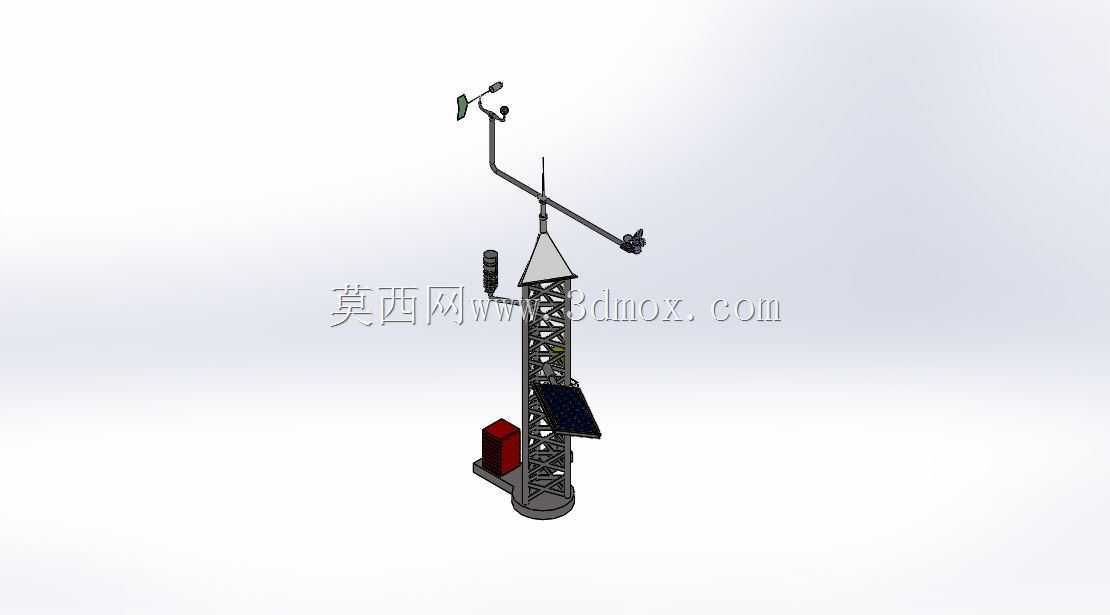

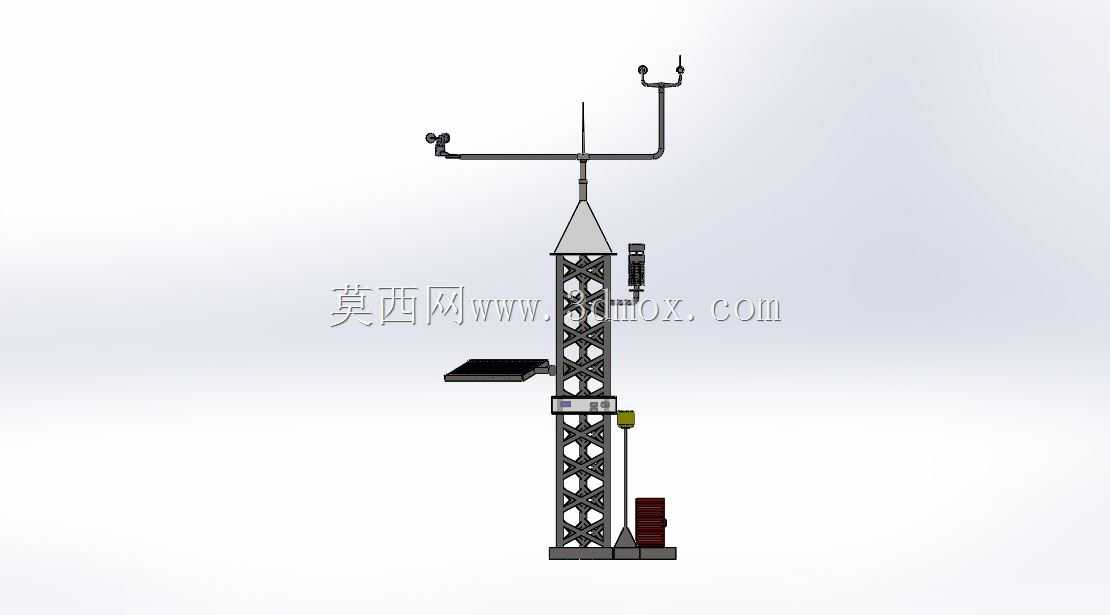

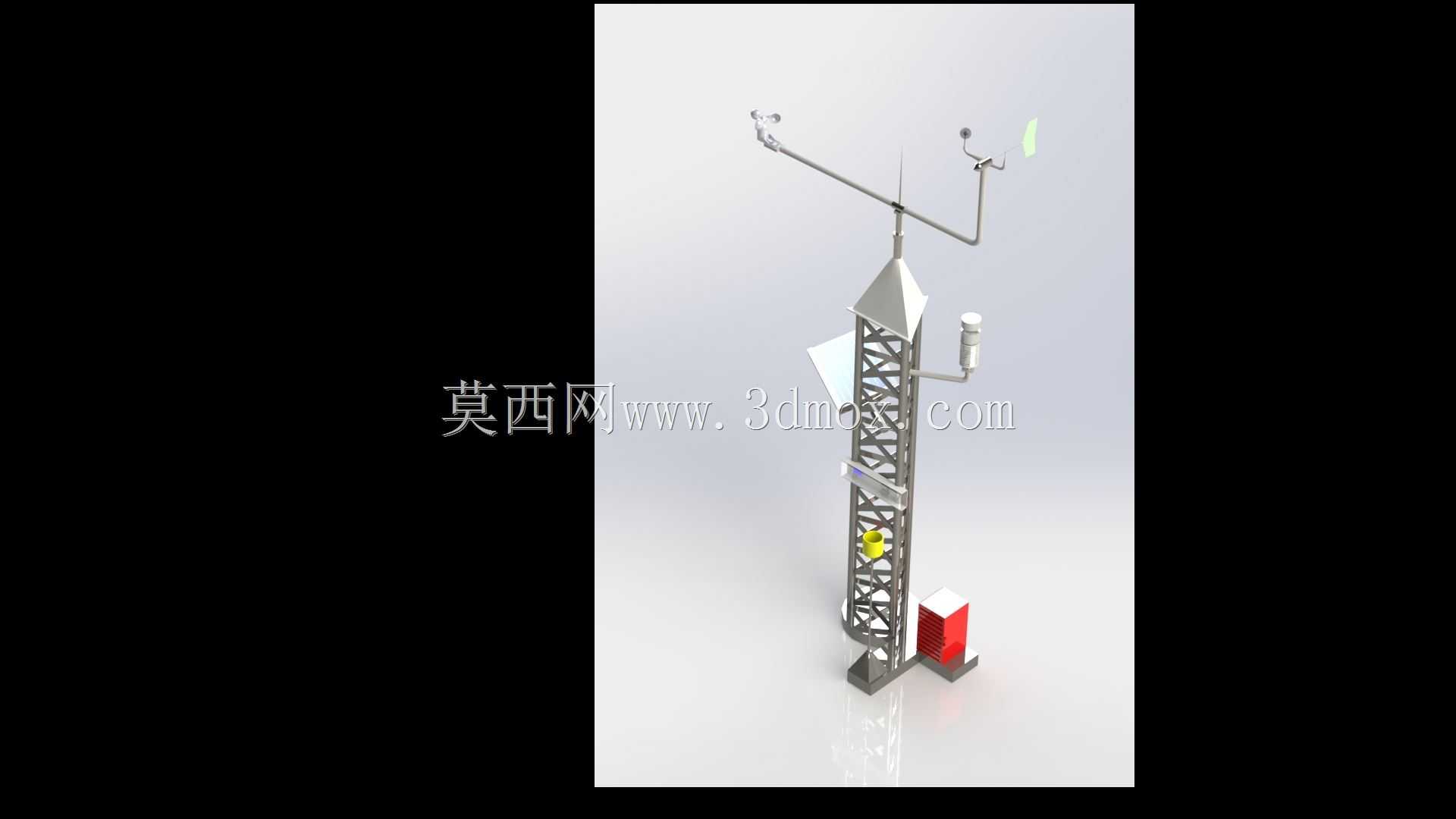

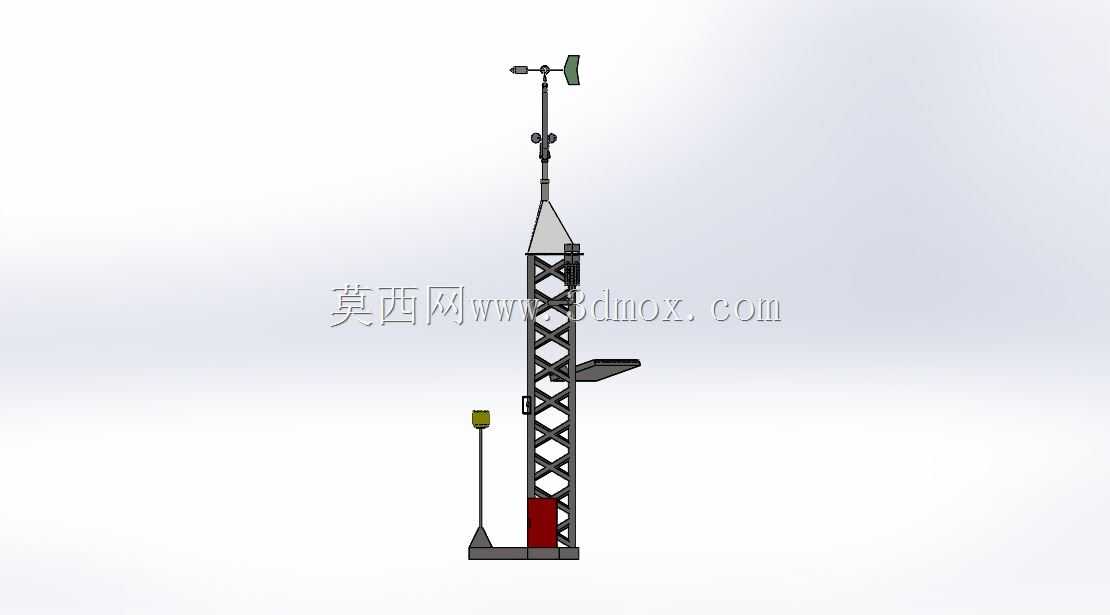

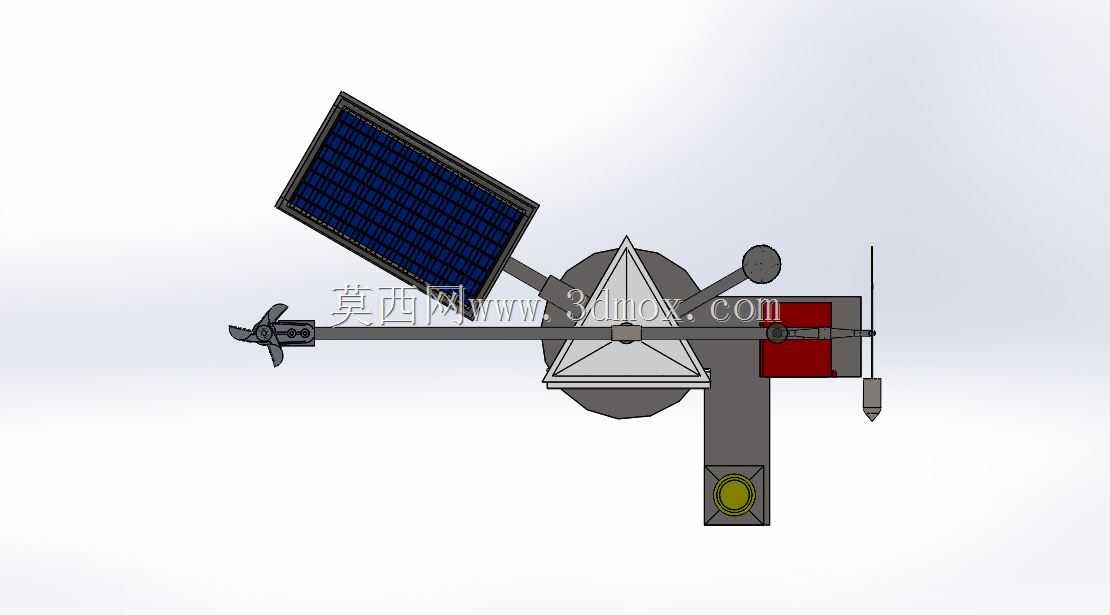

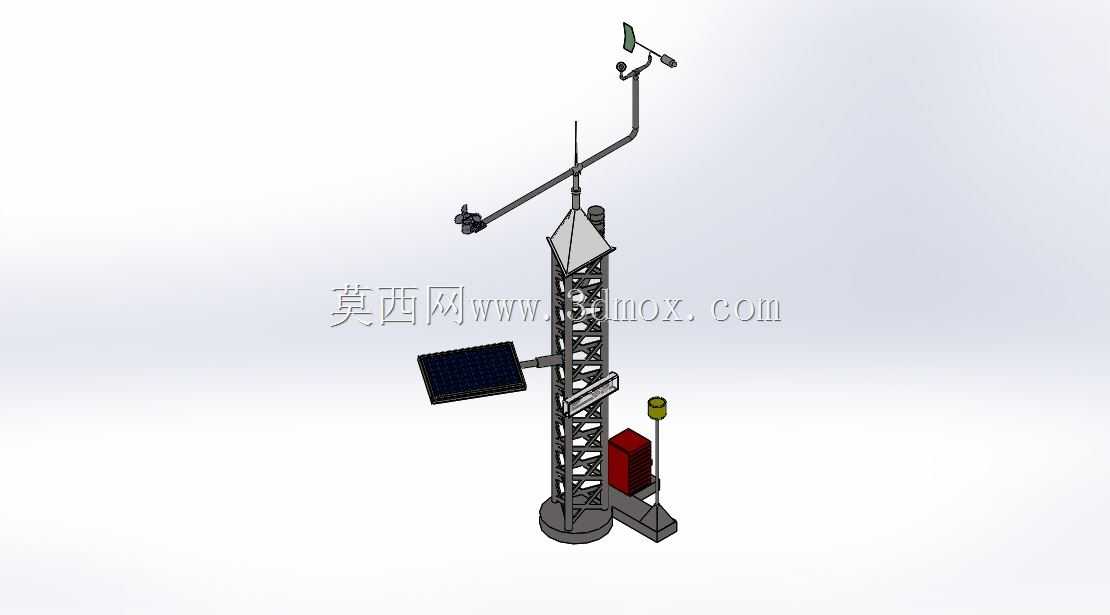

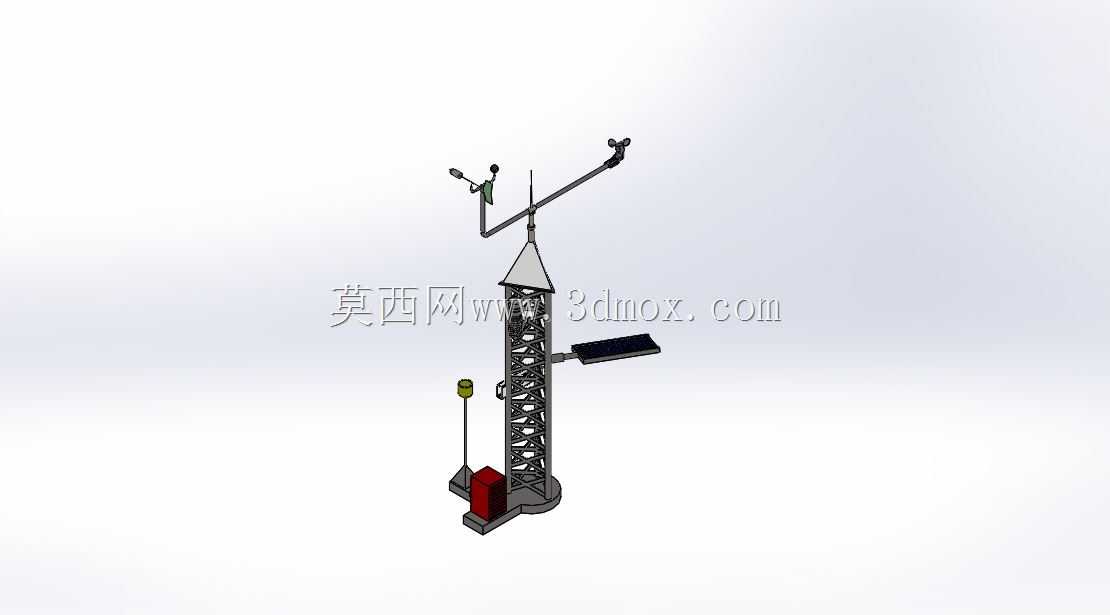

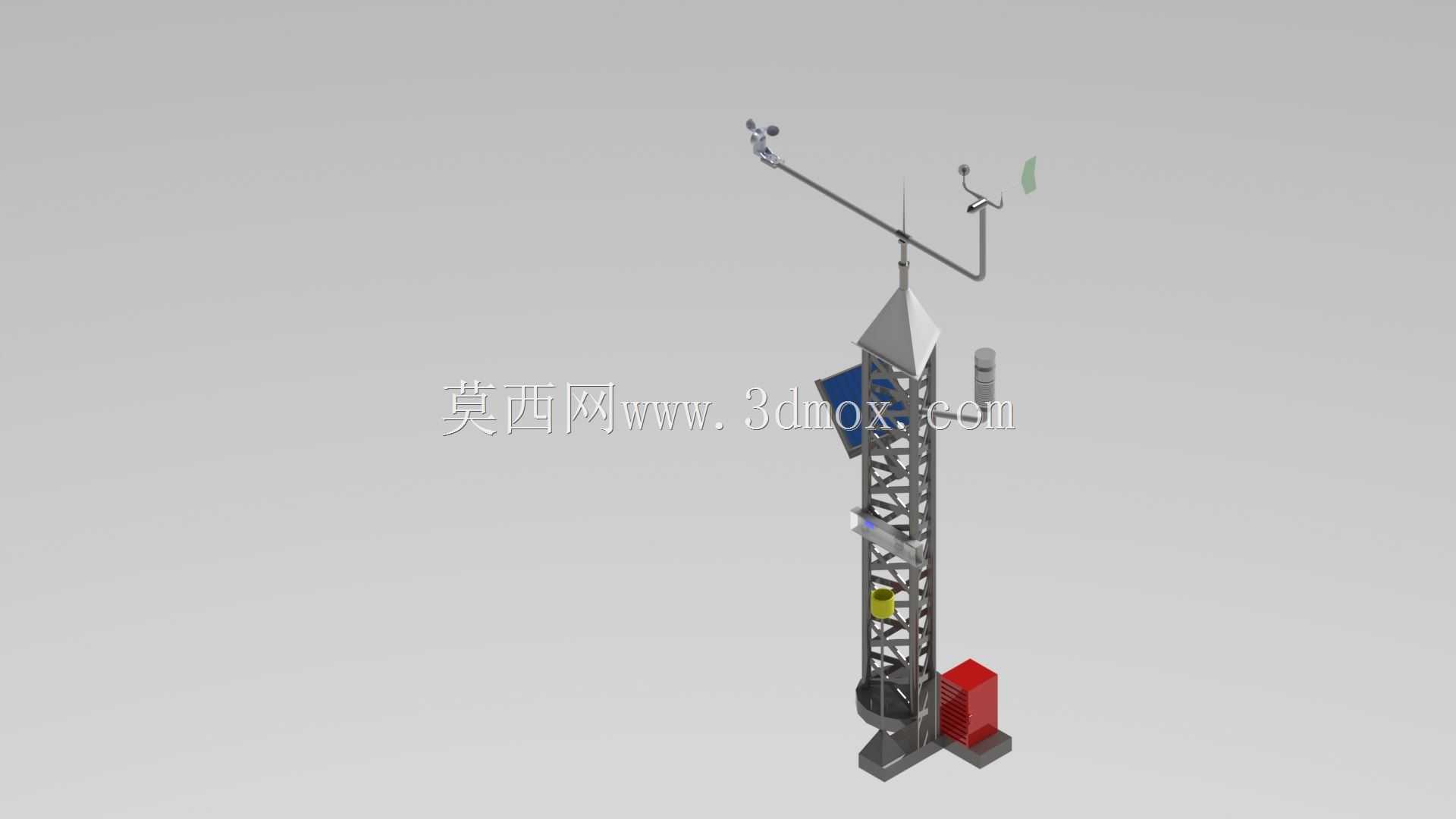

这套气象监测塔架的设计，最初是针对家庭农场、小型种植园区的零散气象监测需求做的适配，区别于大型国家级气象站的高成本、大占地配置，整套结构在保证监测功能完整性的前提下，把安装边界控制得非常紧凑，不需要做大面积的场地硬化，普通农户的院落、田边空地都能完成布设。从结构布局来看，塔架采用桁架式格构设计，主材选用等边角钢拼接，单段塔节长度控制在1.2米，整体架设完成后总高度约6米，底部通过预埋地脚螺栓与混凝土基础固定，基础尺寸仅需0.8米见方、0.6米埋深，抗风等级可以满足内陆平原地区10级大风的使用要求，不会出现塔架倾覆的问题。塔架顶部的横担做了不对称延伸设计，长端伸出长度1.5米，用来安装风速风向传感器，避免塔架自身结构对气流场造成干扰，保证风速、风向监测数据的准确性；短端伸出0.8米，预留了温湿度、气压传感器的安装位，同时配套了防辐射罩，避免太阳直晒导致温度监测数值出现偏差。塔架中部1.8米高度位置预留了360度全景摄像机的安装支架，这个高度刚好可以覆盖周边50米半径的种植区域，既能配合气象数据做作物长势的同步记录，也能兼顾园区的安防需求，不需要额外架设独立的监控杆。塔架下部靠近基础的位置设置了独立的设备舱安装位，用来放置数据采集终端、供电模块与通讯模块，设备舱做了向外延伸的防雨檐，防护等级可以达到IP65，雨天不会出现渗水问题，同时舱门配备了防盗锁，避免无关人员随意触碰设备接线。整套结构的设计思路完全围绕小型场景的实用需求展开，没有冗余的装饰结构，所有安装位都做了模块化预留，后期如果需要增加降雨量、光照度、土壤墒情等监测传感器，不需要对塔架主体做切割焊接，直接通过预留的螺栓孔位就能完成加装，维护的时候也可以通过塔架侧面的爬梯直达各个安装层，不需要额外调用高空作业设备，日常运维成本非常低。考虑到户外长期使用的耐候性，所有钢结构件都做了热镀锌处理，表面没有额外喷涂油漆，避免长期日晒雨淋出现漆面脱落、构件锈蚀的问题，整体使用寿命可以达到15年以上，完全匹配农业场景长期监测的使用需求。
