全自动气动中密度织物机械织机结构设计

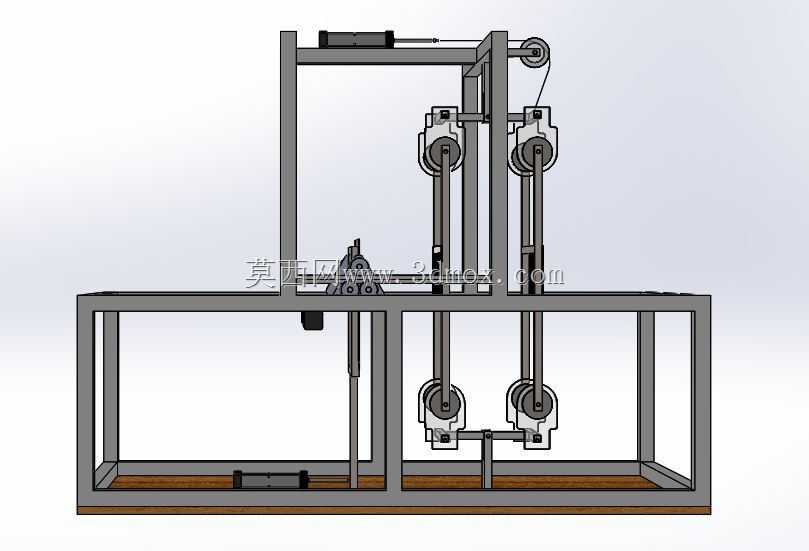

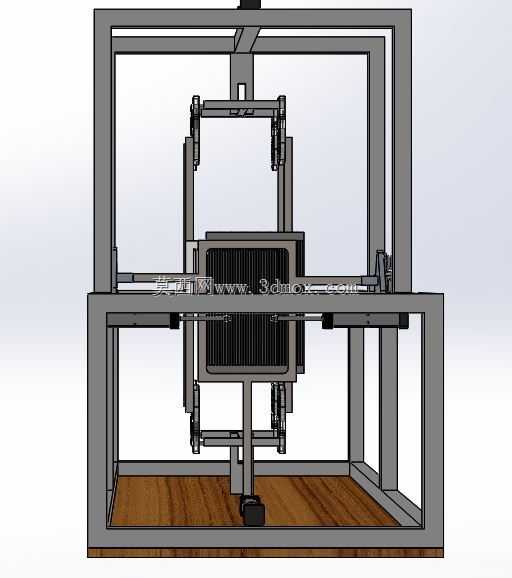

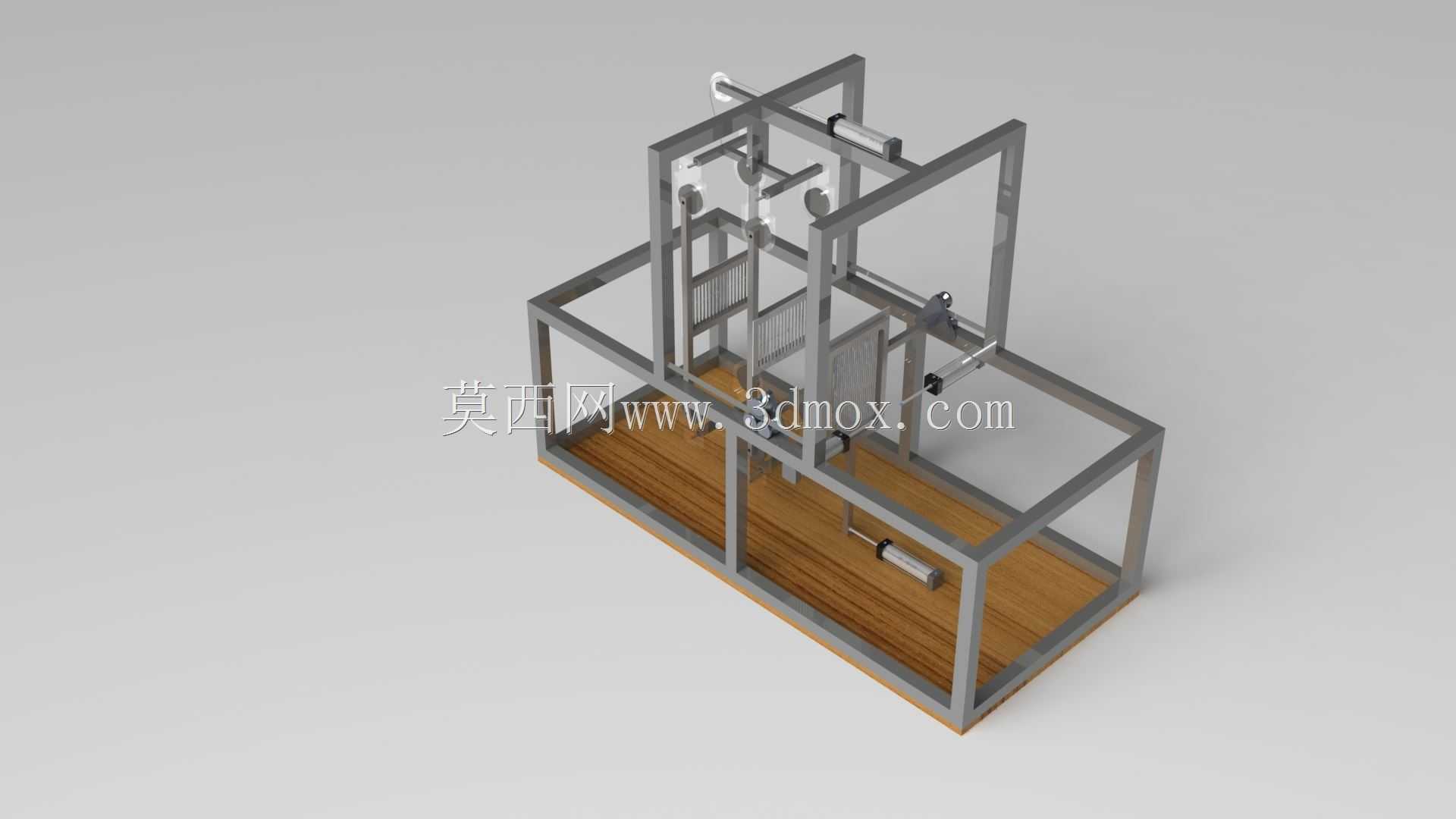

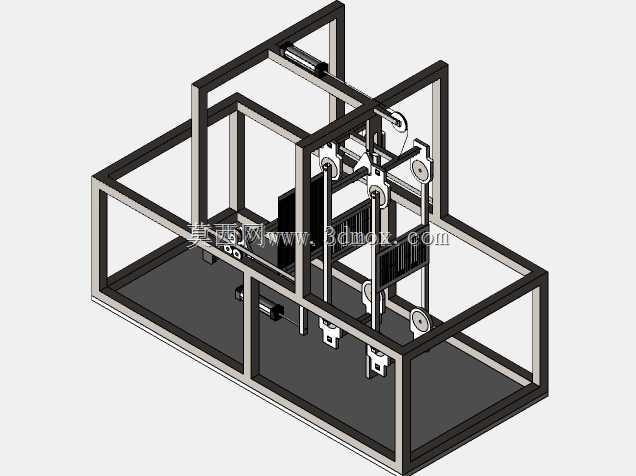

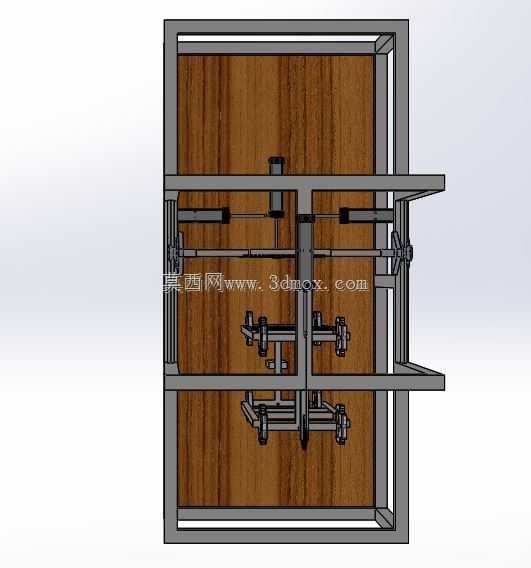

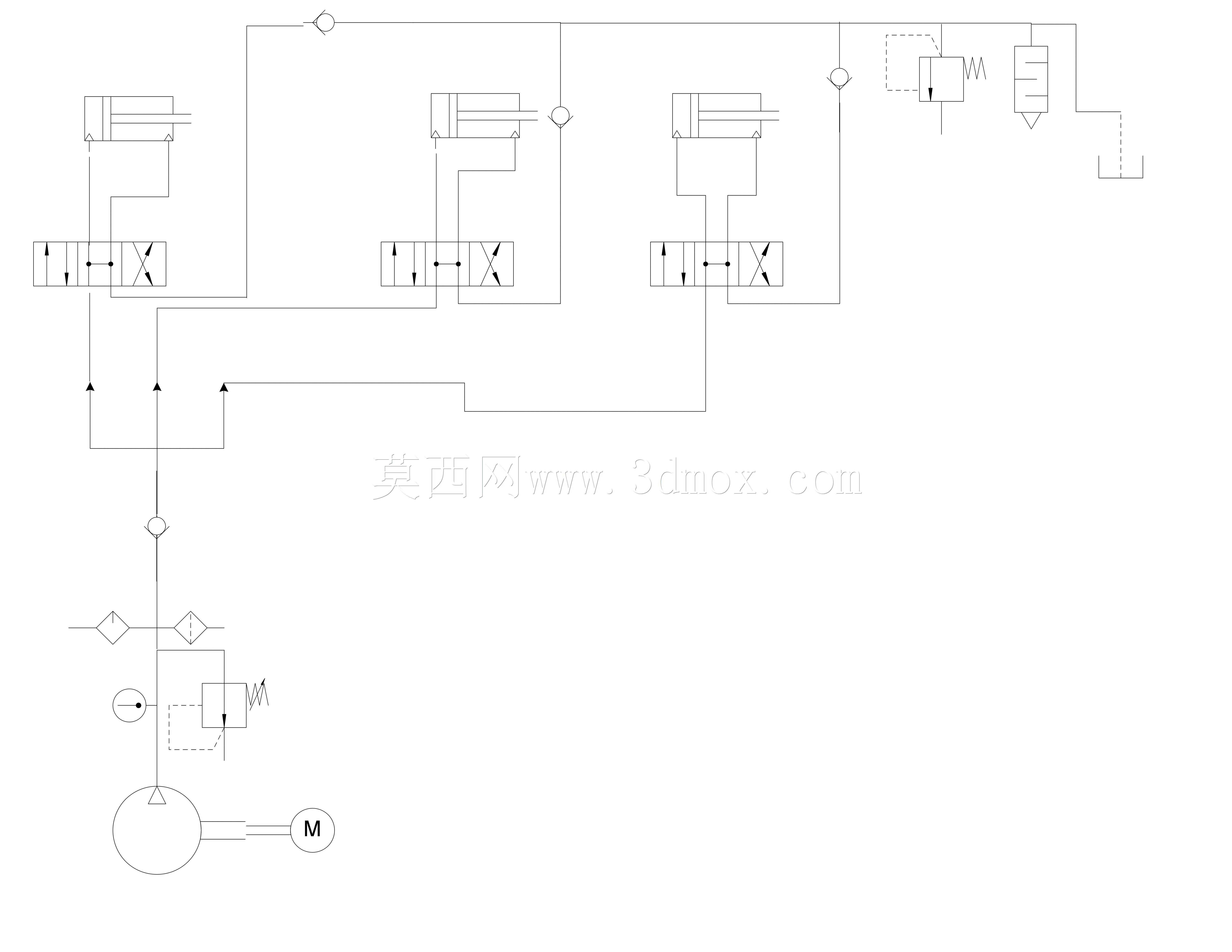

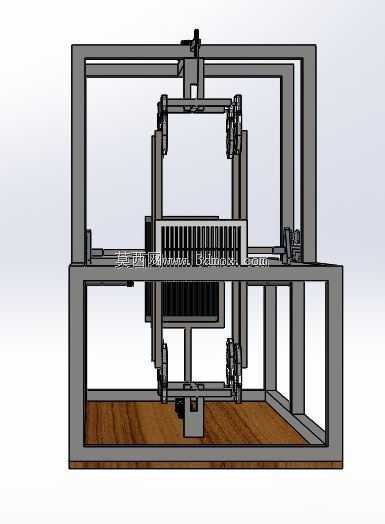

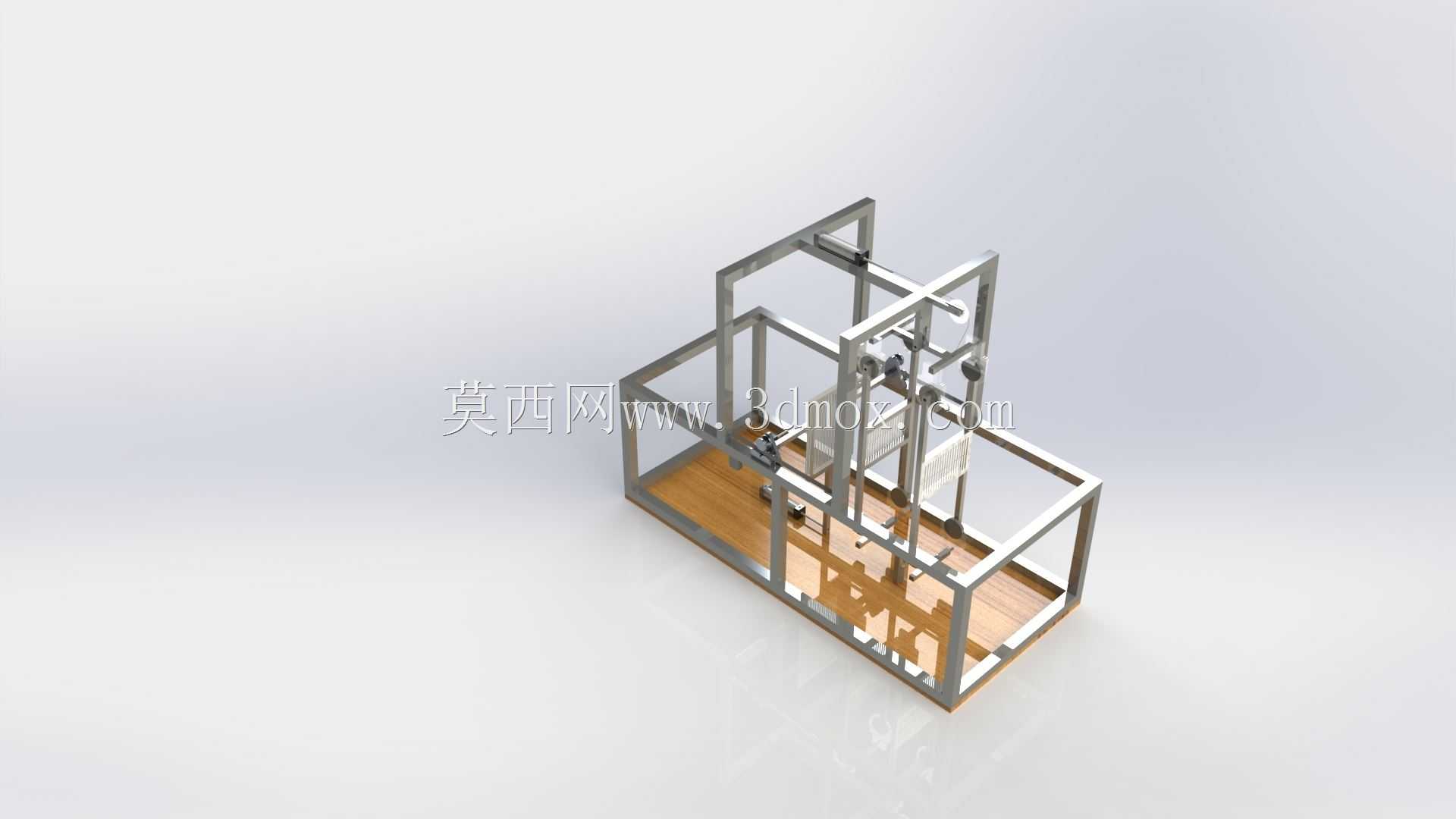

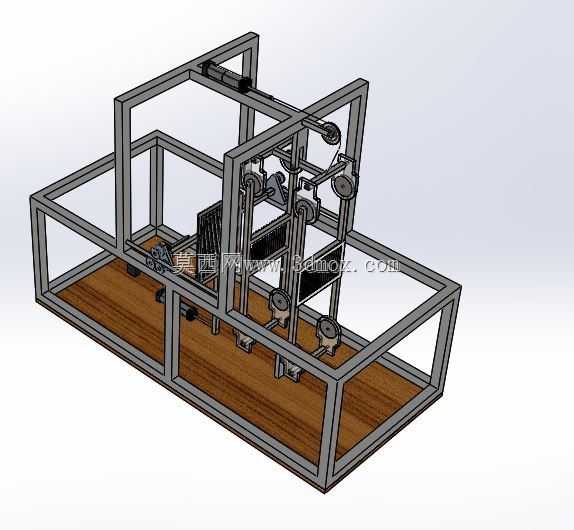

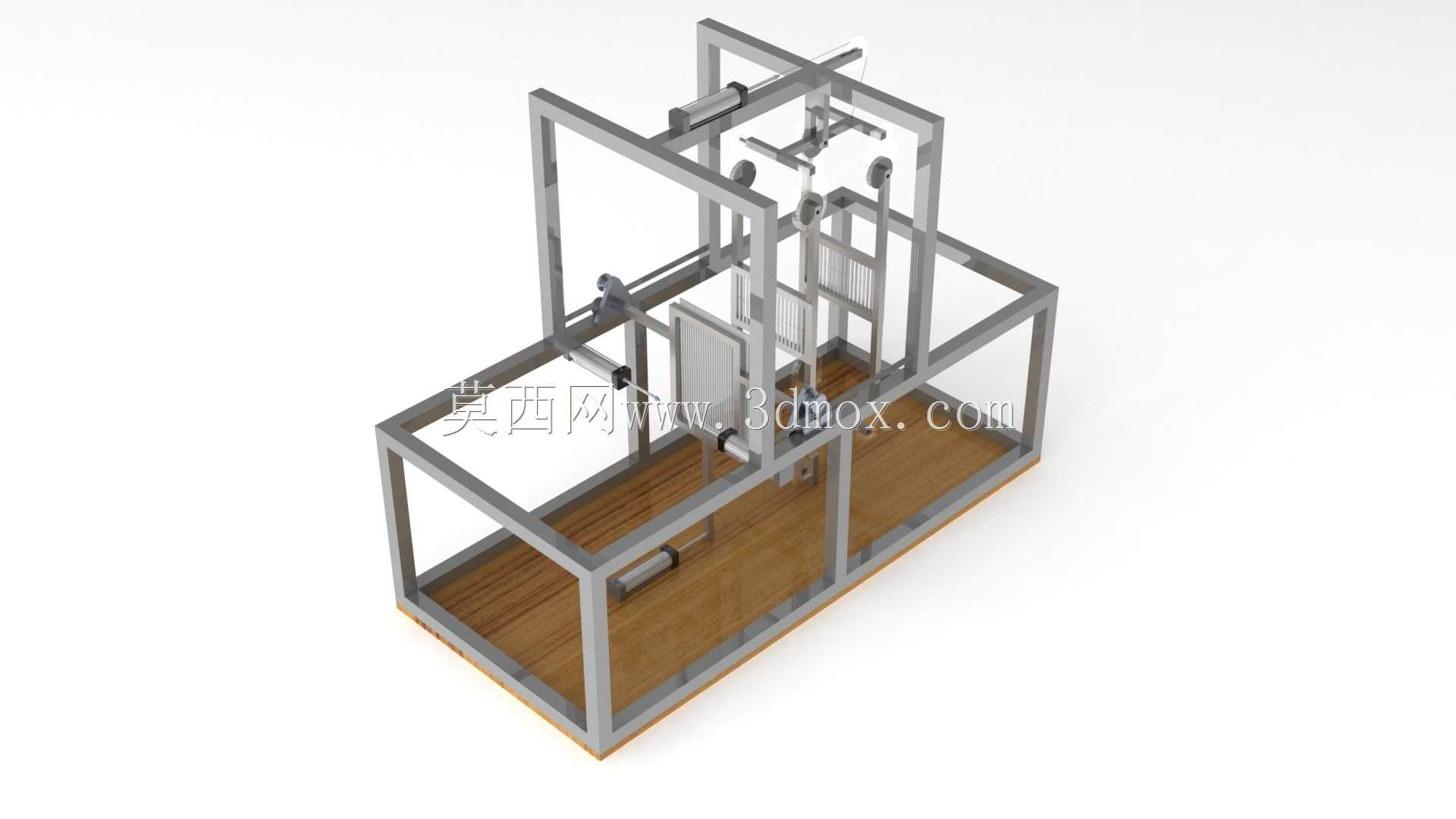

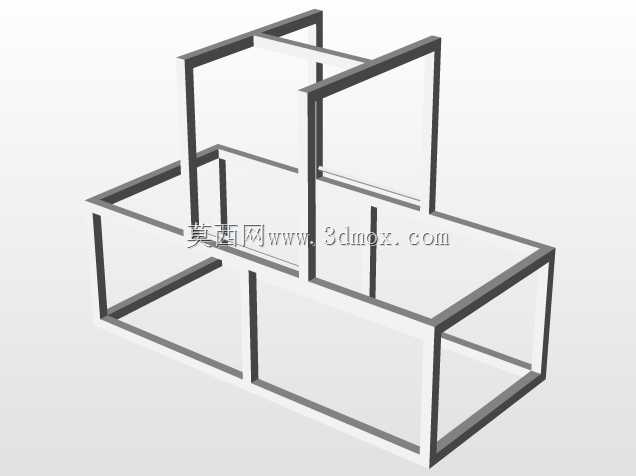

这款全自动气动机械织机主要面向中小型纺织生产场景，适配中密度平纹、斜纹类织物的批量织造需求，可应用于家纺面料、工业用基布、民用装饰布料的生产环节，相比传统有梭织机，气动驱动的形式大幅降低了设备运行的振动与噪音，适合车间内多台设备排布的连续作业场景，也可用于小型工坊的定制化面料生产。设备整体采用方管焊接搭建的双层框架结构，底部为承托安装基座，铺设木质承托板用于固定气动执行元件与织物张紧机构，上层框架为织造执行区域，集成了气动提综、引纬、打纬的全套执行组件，整体安装边界紧凑，无需额外浇筑大型设备基础，仅需平整硬化地面即可完成就位固定，框架外侧预留了气动管路排布与电气接线的走线空间，方便后期维护时的管路更换与元件检修。设备核心采用全气动驱动回路设计，摒弃了传统织机复杂的机械凸轮传动结构，所有织造动作的时序逻辑可通过外置控制单元进行编程调整，能够实现不同织造工艺下的动作时序匹配，运行过程中气动元件的动作平缓，可有效降低织造过程中纱线的断头率，提升成品面料的平整度与合格率。设计过程中优先考虑了设备运行的平稳性，框架结构经过受力优化，各气动执行元件的安装位置经过重心配平，避免高速往复动作时产生的共振影响织造精度，底部承托区域预留了储纬、张紧装置的安装位，可根据生产需求适配不同材质的纱线原料，从棉线、化纤线到混纺纱线均可通过调整气动压力与时序参数完成适配。设备的操作区域设置在框架侧方，预留了手动调试的操作空间，穿纱、换纬的操作路径无结构遮挡，可降低操作人员的作业难度，气动回路的阀组集中安装在框架侧部的预留安装位，管路排布整齐，每个气路节点都预留了压力检测接口，方便日常运维时的压力校准与故障排查。整体结构兼顾了刚性与轻量化需求，框架型材的选型在满足长期运行结构强度的前提下，尽可能控制了设备整体自重，方便设备的移位与车间布局调整，各运动部件的行程范围都在框架边界以内，无需额外设置外围安全防护栏即可满足车间作业的安全要求，适配多品种小批量的柔性纺织生产需求，可通过快速调整参数切换不同的织造工艺，减少换产调试的时间成本。
