快开式多芯工业压力容器过滤装置

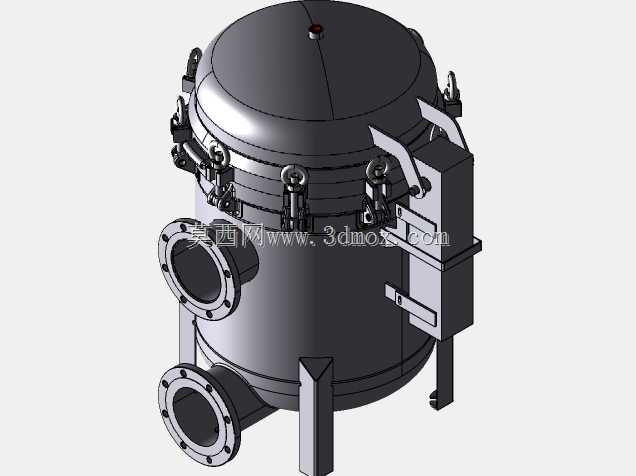

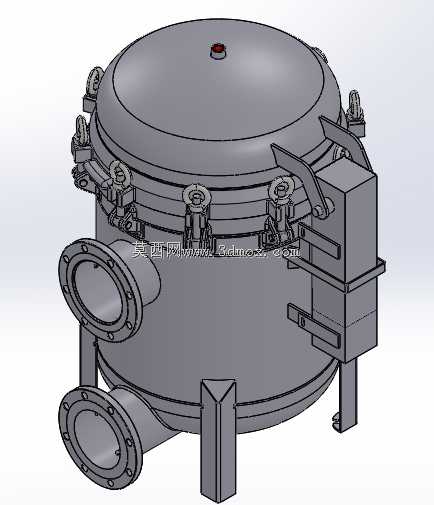

该过滤装置主要应用于石油化工、市政给排水、食品制药、精细化工等行业的流体介质净化环节，可适配液体、低压气体等多种介质的固液分离、杂质截留需求，常安装在工艺管线前端、泵阀入口段或是循环流体回路中，避免管路内的焊渣、锈蚀颗粒、介质析出杂质损伤下游精密设备，保障工艺介质的洁净度符合生产要求。设备整体采用立式承压罐体结构，主体为圆柱形承压筒体搭配椭圆上封头，底部设置三个支腿作为支撑结构，可直接落地安装固定，无需额外搭建大型安装框架，适配多数工业厂房的设备安装空间要求。筒体侧面设置两个同规格法兰接口，分别作为待过滤介质的入口与净化后介质的出口，法兰采用标准凸面法兰设计，可直接与同压力等级的工业管线对接，无需额外定制转接件，降低现场安装的改造成本。上封头采用快开式抱箍锁紧结构，沿封头圆周均匀布置多组快开锁紧压块，搭配侧面的助力翻转机构，更换内部过滤元件时无需借助大型吊装设备，单人即可完成封头的开启与闭合操作，大幅缩短设备维护的停机时间，适配需要频繁更换滤芯的连续生产工况。封头顶部设置小型排气阀结构，设备投用前可通过该阀排出罐内积存的空气，避免气阻影响介质流通效率，同时可在设备检修时平衡罐体内外压力，保障开盖操作的安全性。罐体侧面预留了外置仪表与控制组件的安装位，可根据实际工况需求加装压差表、压力变送器、排污阀等附件，实时监测滤芯的堵塞状态，当进出口压差达到设定阈值时及时提醒运维人员更换过滤元件。设计过程中充分考虑承压边界的强度要求，筒体壁厚、法兰厚度、支腿承重结构均按照对应压力等级的规范进行核算，快开锁紧机构设置了安全联锁结构，罐内带压状态下无法直接开启锁紧装置，从结构层面避免误操作带来的安全风险。设备整体外形紧凑，进出口法兰的中心高度、支腿安装孔位均按照通用工业管线安装标准设计，可直接替换同规格的传统过滤设备，无需对现有管线进行大规模改动，适配老旧生产线的设备升级改造需求。
