化工流体过滤输送成套处理装置

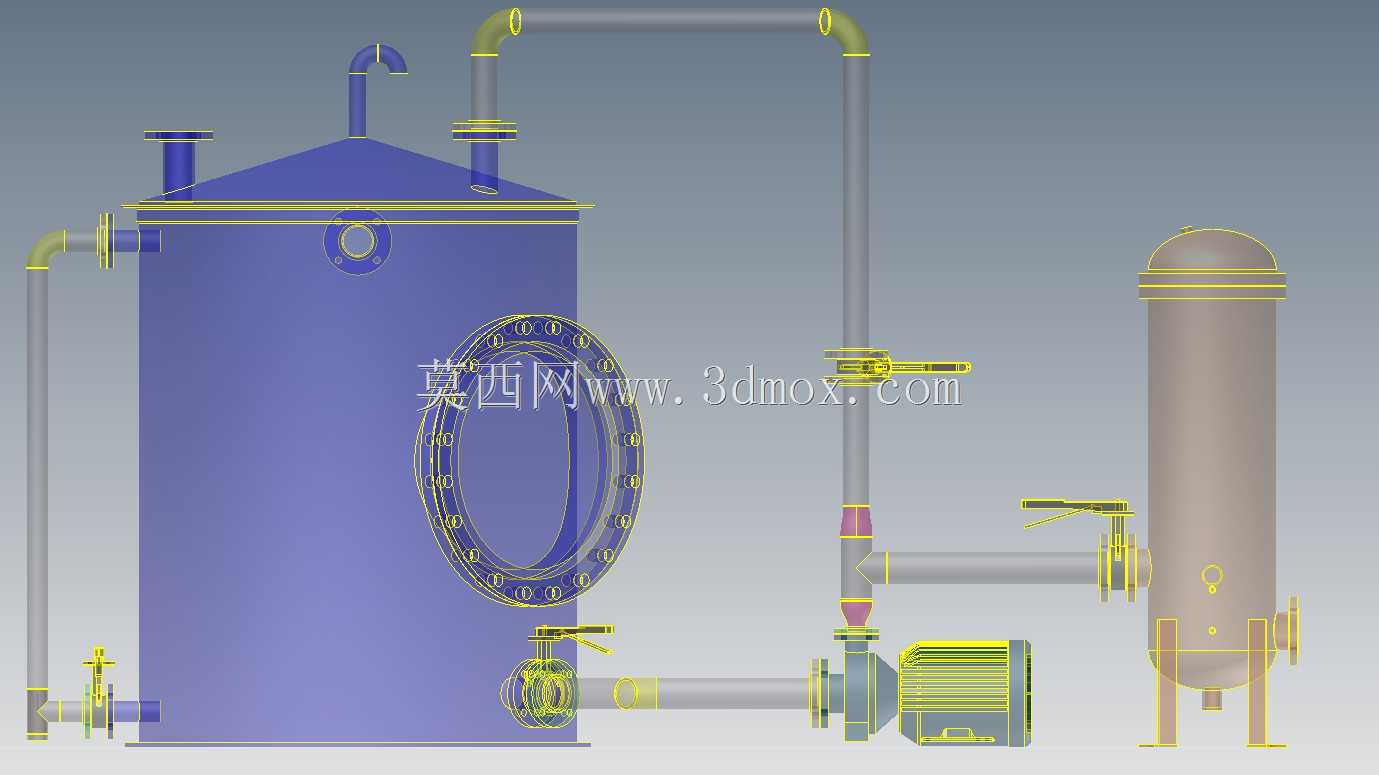

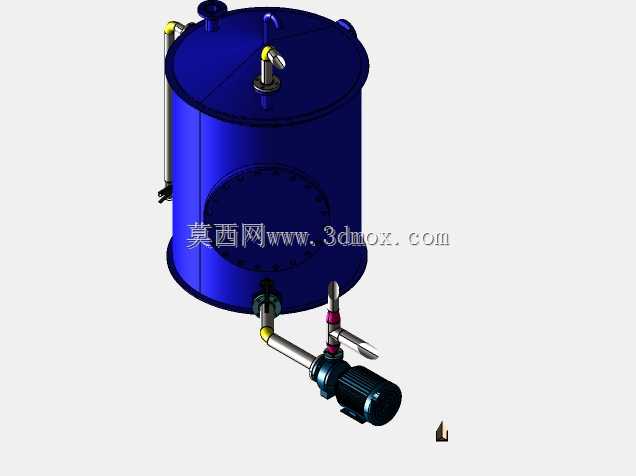

这套成套装置主要面向精细化工、水处理、食品加工等行业的流体预处理工序场景，可完成介质暂存、杂质过滤、增压输送的全流程作业，适配中小规模生产线的连续化流体处理需求，能够有效滤除流体中的固体颗粒、絮状杂质，保护后端精密设备不受磨损堵塞，同时维持稳定的管路输送压力，保障生产工序的连续稳定运行。整套装置核心由立式储液罐体、精密过滤罐体、离心输送泵、控制阀门及连接管路构成，立式储液罐体作为介质暂存单元，采用锥顶密封结构设计，顶部设置排气口与进料接口，侧面开设大口径快开人孔，方便日常检修与内部清洁，罐体下部设置排污接口与出料接口，可实现残液排空与介质输出；旁侧的过滤罐体采用立式承压结构，内部可适配不同精度的过滤滤芯，能够根据处理介质的杂质粒径需求灵活更换滤材，罐体上下设置快开锁紧结构，无需专用工具即可快速完成滤芯更换作业，大幅缩短设备维护停机时间。装置配套的离心输送泵设置在储液罐与过滤器之间的管路上，既可以将储液罐内的介质增压输送至过滤单元，也可通过阀门切换实现反向冲洗作业，将过滤单元截留的杂质反向冲回储液罐经排污口排出，延长滤材的使用寿命。整套管路采用标准化法兰与活接连接，所有转弯处采用大曲率半径弯头设计，减少流体输送过程中的阻力损失与湍流扰动，管路上配置的多组手动球阀可灵活切换管路流向，实现正常过滤、反向冲洗、单独排污等多种作业模式的切换。在设计过程中，整套装置采用一体化撬装思路，所有部件均布置在同一安装基准面上，安装时仅需固定底座、对接进料与出料总接口即可完成部署，无需现场进行复杂的管路配装作业，大幅降低现场安装的施工难度与周期；设备整体布局充分预留了操作维护空间，阀门操作位置、人孔开启范围、滤芯拆卸空间均符合人体工程学要求，日常操作无需借助登高设备即可完成所有常规作业。外形尺寸方面，整套装置的安装边界充分考虑了标准厂房的通道与层高要求，最高处的储液罐排气口高度适配常规厂房的管线排布高度，整体宽度预留了足够的侧边操作空间，底座安装孔位采用标准化间距设计，可直接适配常规的设备安装平台，无需额外制作定制化安装基座，能够快速适配现有生产线的安装空间，减少生产线改造的工程量与成本投入。
