化工用内联式湿空气颗粒分离过滤装置

该装置主要应用于化工生产制程的管线路径中，适配存在腐蚀性介质的湿空气、工艺尾气处理场景，可直接串联嵌入通风或工艺气体输送管线，无需额外搭建旁路结构，能够在含腐蚀性水汽、固体颗粒杂质的气流输送过程中，在线完成气固两相分离，避免杂质随气流进入下游反应釜、泵阀、换热设备等核心生产装置，造成设备内壁腐蚀、流道堵塞、阀芯卡滞、换热效率下降等生产故障，有效延长下游生产设备的服役周期，降低非计划停机检修的频次与运维成本。

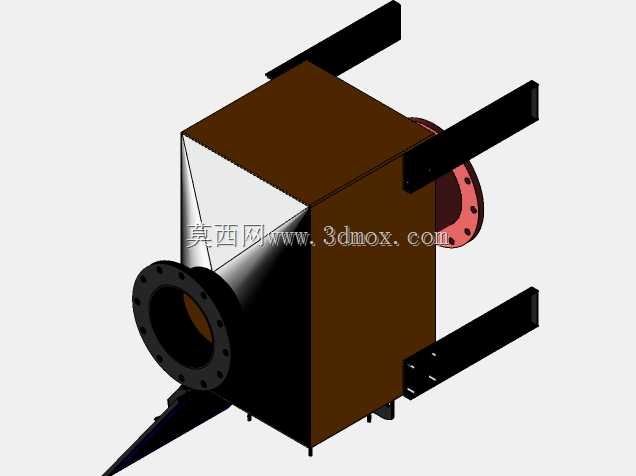

设备采用立式方箱主体结构，上下两端设置标准法兰接口，可直接与同管径的工艺管线对接安装，安装时仅需匹配管线中心标高，预留侧面检修门的开启空间即可完成部署，无需额外搭建大型承重支架，设备自带的四根立式支腿可将主体稳定支撑于操作平台或地面，支腿底部预留安装孔位，可通过膨胀螺栓完成与安装基面的固定，抵消气流脉动带来的设备振动。主体侧面设置铰链式快开检修门，门体周边设置密封结构，可在设备停机状态下快速开启，完成内部过滤组件的更换、积料清理与日常维护作业，无需拆解设备主体连接管线，大幅缩短维护作业时长。

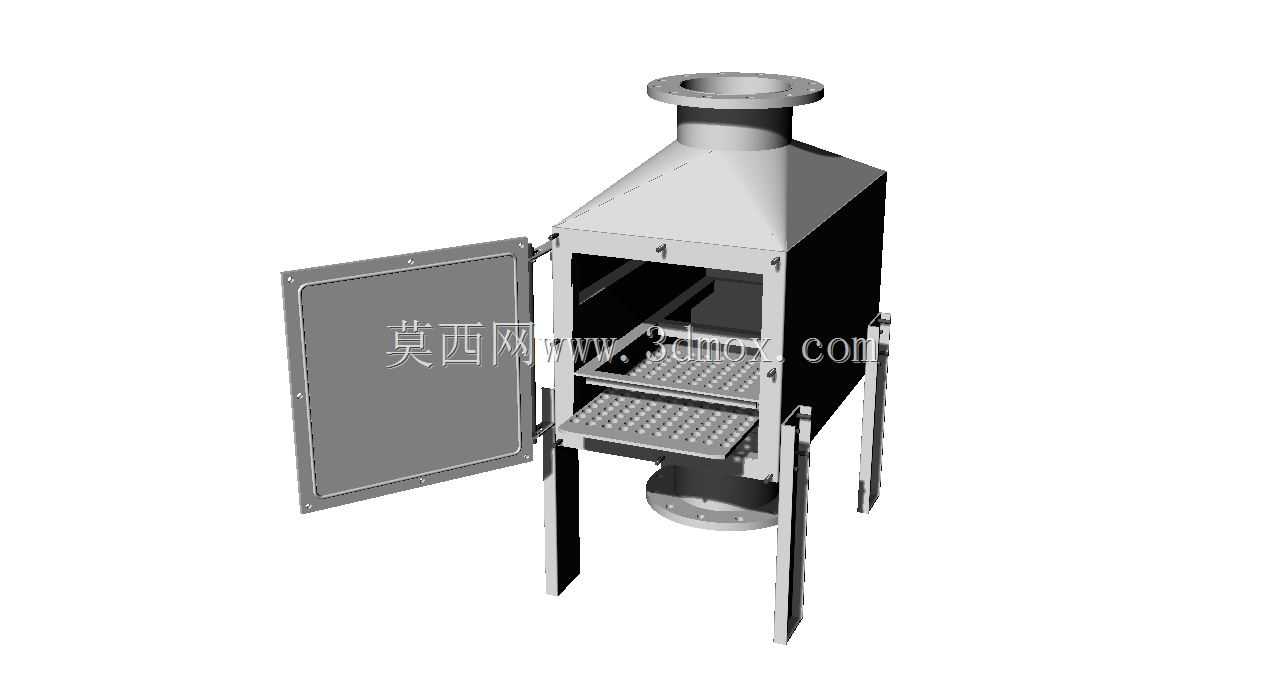

设备内部设置多层带孔承托结构，可根据实际处理介质的特性，适配不同精度的过滤吸附填料，气流从上部法兰接口进入设备腔体后，经过扩容减速、多层填料拦截、碰撞吸附等多重作用，气流中裹挟的固体颗粒、凝结液滴会被截留至设备内部，净化后的气流从下部法兰接口输出进入下游管线，设备下部可根据需求设置排污接口，定期排出截留的积液与沉渣。整体结构设计充分考虑腐蚀性介质的使用场景，主体结构采用密闭焊接形式，无外露的易腐蚀连接缝隙，所有与介质接触的结构面均可做防腐处理，适配化工行业多种腐蚀性工况的使用需求，结构紧凑，管线适配性强，可覆盖不同风量的工艺管线处理需求。
