矿用分级振动筛分设备结构设计

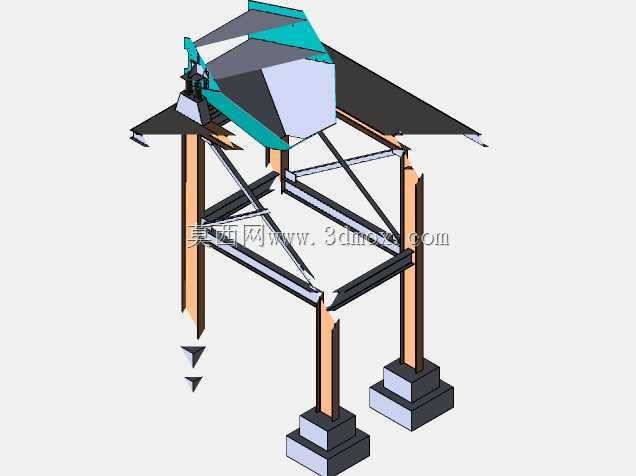

该振动筛主要应用于矿山砂石骨料分级、煤炭洗选分选、建筑骨料筛分、化工原料粒度分级等工业生产场景，是散状物料粒度分级作业中的核心处理设备，可将混合粒径的散料按照预设筛网孔径完成多级粒度分选，满足不同下游工序对物料粒径的规格要求，在砂石料场、选矿厂、洗煤厂、建材加工车间等场景中承担连续化物料分级的核心功能。设备整体采用高架支撑式结构设计，上部为筛分作业腔体，下部为型钢焊接成型的支撑机架，机架底部设置混凝土预埋式安装基座，可有效抵消设备运行过程中产生的高频振动载荷，避免作业过程中出现机架移位、共振异响等问题，保障长期连续作业的结构稳定性。筛体上部设置倾斜式导料溜槽结构，可将上游输送设备送入的待筛物料均匀导流至筛网作业面，避免物料集中堆积造成筛网局部过载，提升筛网的有效作业面积利用率；筛体侧部设置激振器安装位，通过内置激振源带动筛体做定向高频振动，使筛面上的物料保持跳跃式向前运动，同时完成不同粒径物料的透筛分选，细粒径物料透过筛网落入下部接料结构，粗粒径物料沿筛面倾斜方向从末端出料口排出，完成整个筛分作业流程。设计过程中重点考量了设备的安装边界与作业适配性，支撑机架采用H型钢与斜向加强撑组合的焊接结构，在保证整体结构强度的前提下尽可能降低机架自重，四根支撑立柱的底部安装座尺寸匹配常规工业场地的混凝土预埋螺栓间距，可直接适配现有多数筛分车间的安装基础，无需额外大规模改造场地；筛体的倾斜角度参考散状物料的安息角设计，可适配砂石、煤炭、矿石等多种常见散料的筛分作业需求，避免物料在筛面滞留造成堵孔问题。设备的上部护罩采用折弯钢板焊接结构，可阻挡筛分过程中产生的粉尘外溢，同时避免高速运动的物料飞溅造成作业安全隐患，护罩与筛体采用快拆式连接结构，便于后期更换筛网、检修激振部件时快速拆卸，降低日常维护的作业难度。整体结构设计充分考虑了现场作业的维护需求，所有易损部件均预留了足够的检修操作空间，支撑机架的横梁位置可根据现场接料输送设备的布置需求调整安装高度，适配不同的上下游设备衔接高度差，保障整个物料处理生产线的流程顺畅。
