工业级滚筒筛分设备结构设计方案

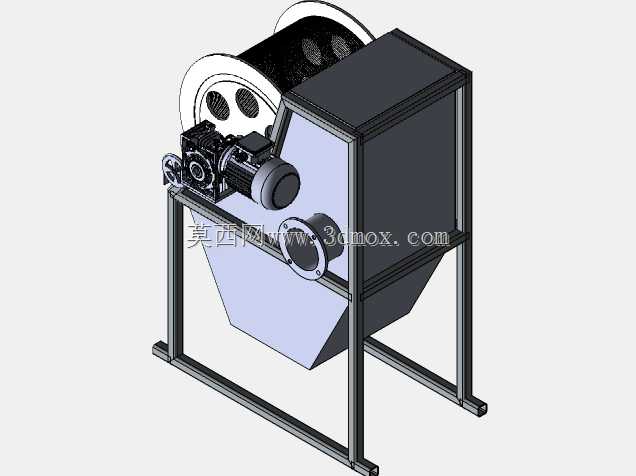

该滚筒筛分设备主要面向砂石骨料生产、建筑固废资源化处理、矿山物料分级、粮食清选等多场景作业需求，可针对不同粒径的颗粒状、小块状物料完成连续分级作业，有效将混合物料按照筛网孔径尺寸分离为不同规格的成品料流，替代传统人工筛分与平面振动筛的部分作业场景，尤其适配对筛分连续性要求高、物料含湿量适中的生产线工况，能够嵌入破碎生产线、固废处理流水线、粮食加工产线作为中段分级单元使用，保障后续工序的物料粒径均匀性。设备整体采用框架式方管焊接机架作为承载主体，机架底部预留标准安装孔位，可直接通过膨胀螺栓固定于硬化混凝土地面，无需额外制作复杂混凝土基础，整体安装边界适配常规中小型工业厂房的层高与作业面布局，设备进料端对接上游输送设备的落料点高度、出料端各料斗的接料位置均按照通用输送设备的配套尺寸做了适配设计，可快速与现有产线完成接驳。驱动单元采用减速电机直连链轮传动的结构，相比传统皮带传动具备传动扭矩大、打滑率低、维护频次低的优势，电机与减速机集成安装于机架侧方的独立安装座上，传动部位设置安全防护壳体，避免作业过程中物料飞溅、人员误触带来的安全隐患。筛分核心部件为带冲孔筛网的卧式滚筒，滚筒两端通过支撑轮组承托在机架上，滚筒转动过程中物料随筒壁提升到一定高度后自然滚落，小于筛网孔径的物料透筛落入下方锥形集料斗，大粒径物料沿滚筒倾斜方向从尾端出料口排出，滚筒的倾斜角度、转动转速均按照常规散料的安息角参数做了匹配设计，保障物料在筒内的停留时间处于合理区间，既不会因流速过快导致筛分不充分，也不会因流速过慢造成产能浪费。设备侧方设置快开式检修门，可快速打开检查筛网磨损情况、清理筛孔堵塞物料，筛网采用模块化压条固定结构，更换不同孔径筛网即可适配不同物料的分级需求，无需整体拆解滚筒结构。下方集料斗采用渐缩式锥形结构，内壁做顺滑过渡处理，避免透筛后物料在斗内积料架桥，保障出料顺畅。整体结构设计兼顾了作业可靠性、维护便捷性与产线适配性，所有外露结构件均做了圆角钝化处理，避免尖锐棱角带来的作业磕碰风险，润滑点位均设置在便于日常注油维护的位置，降低日常运维的操作难度。
