机械可调式光圈虹膜调节机构

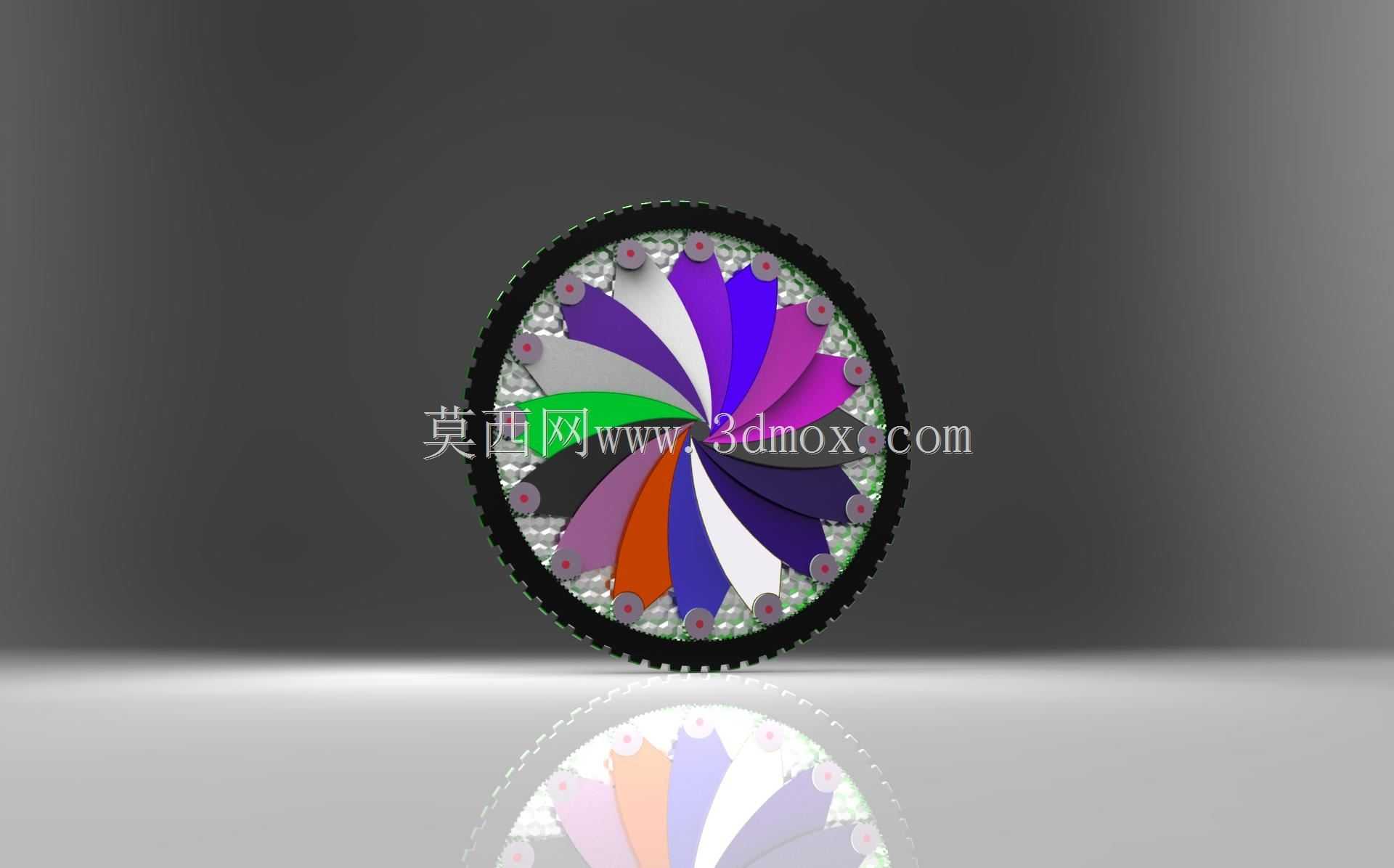

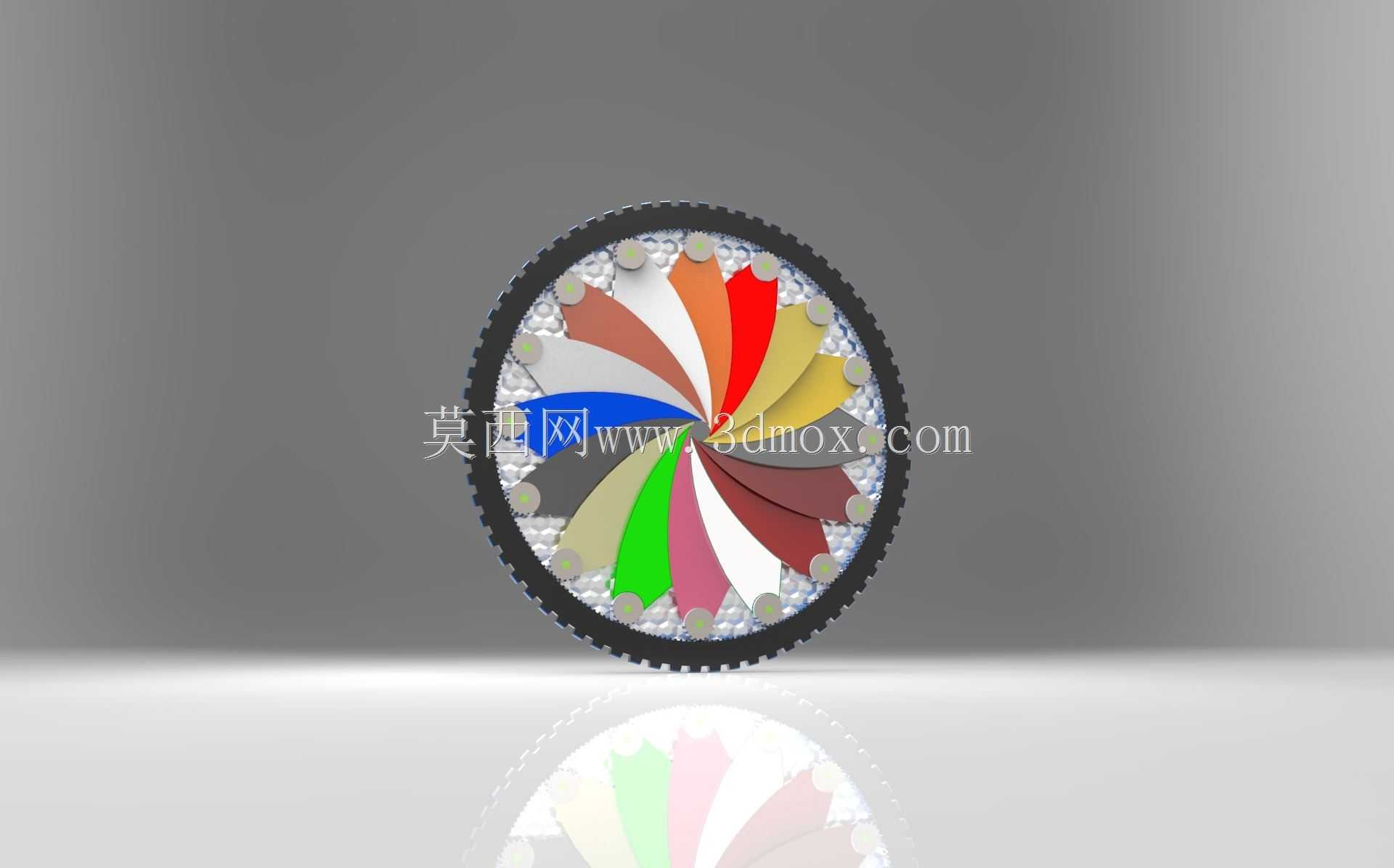

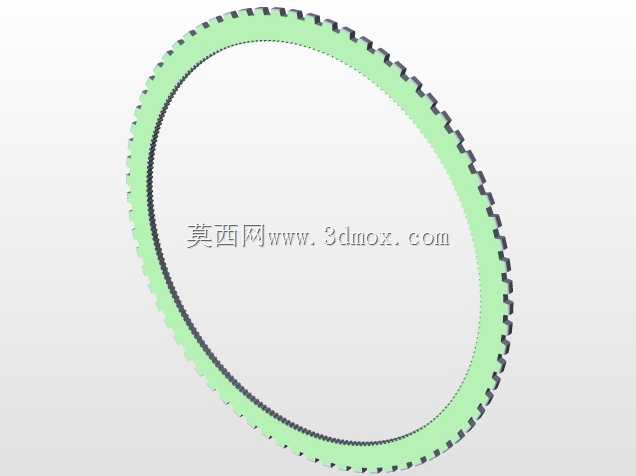

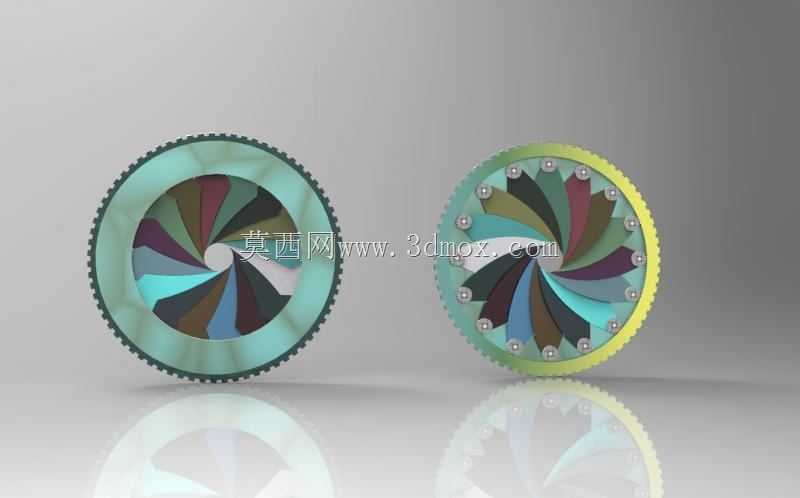

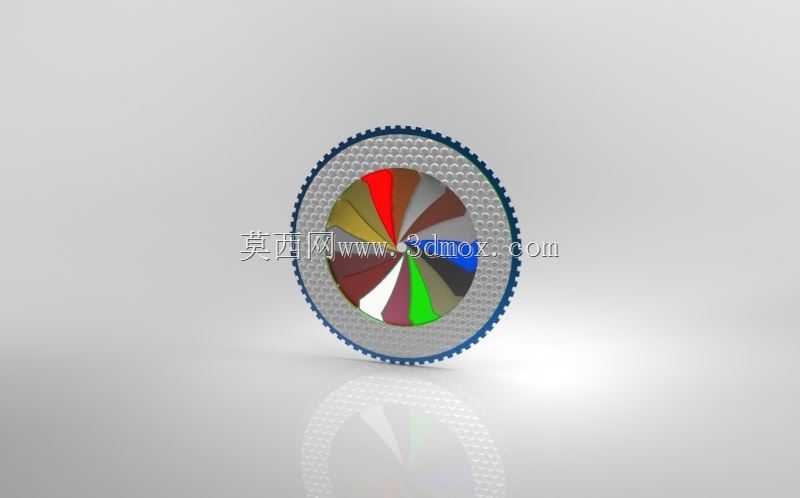

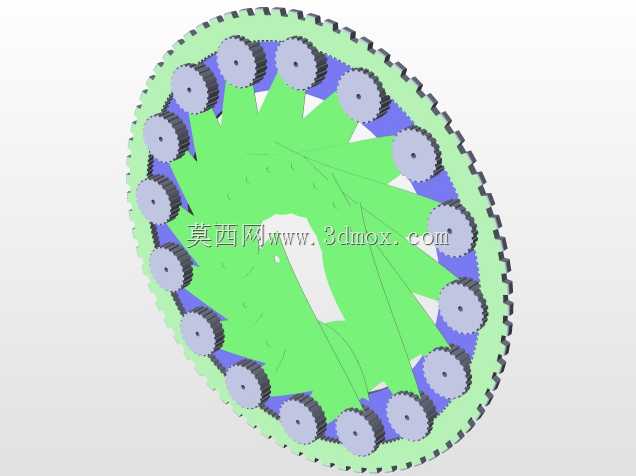

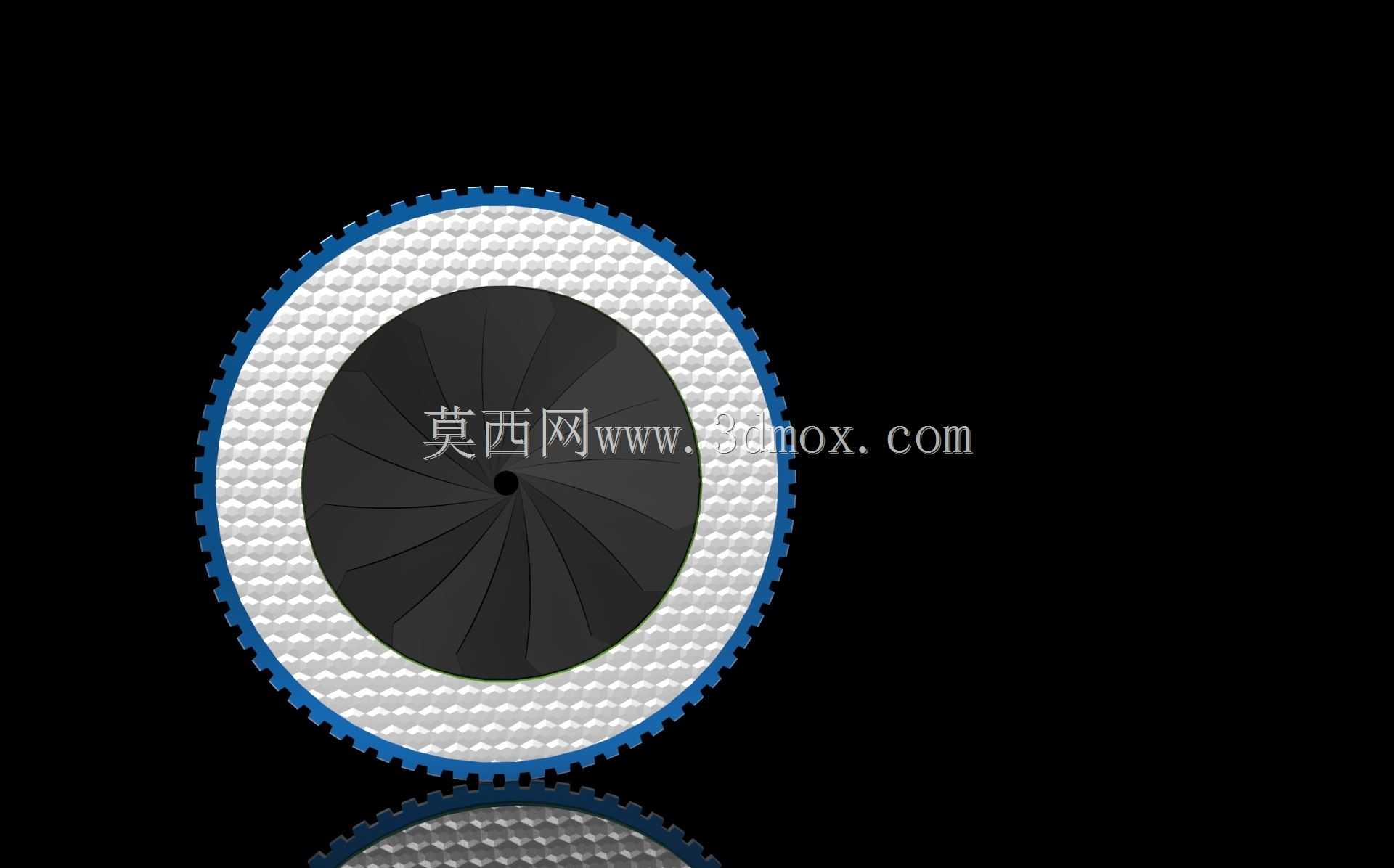

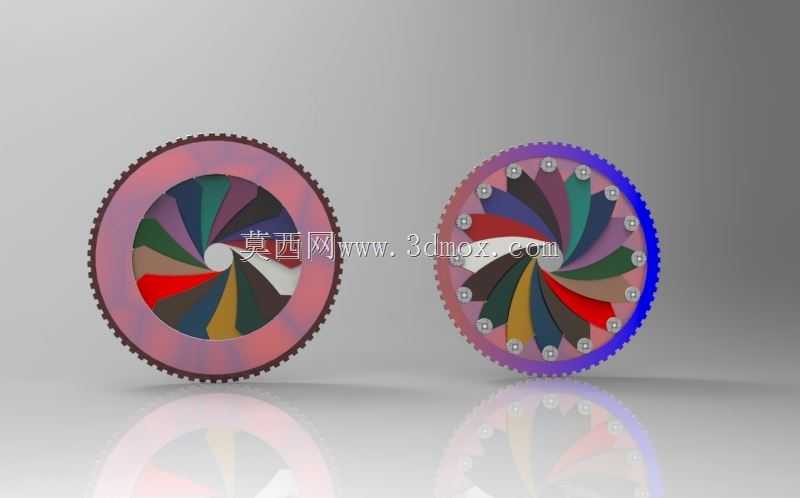

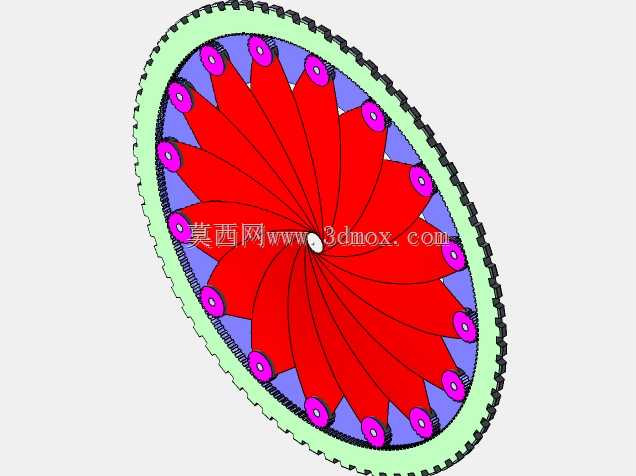

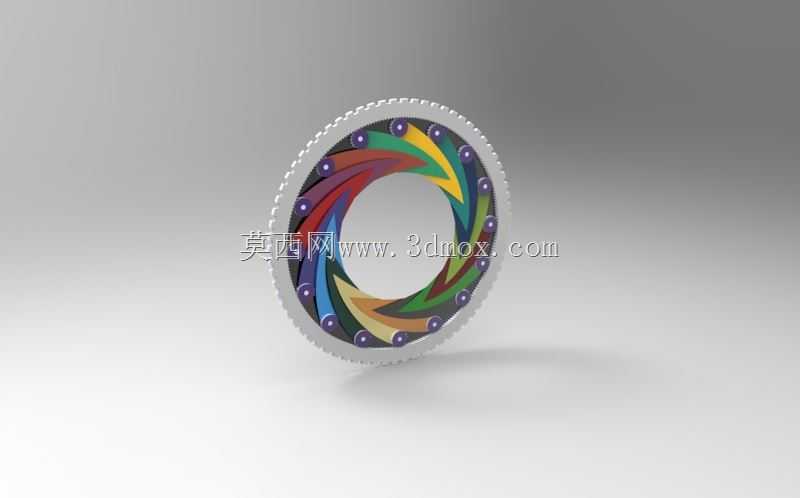

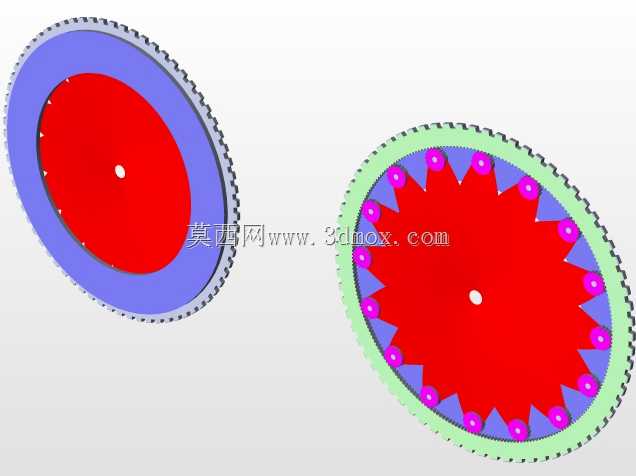

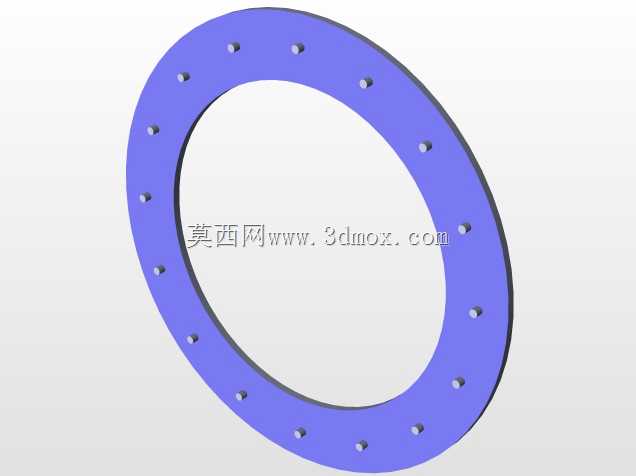

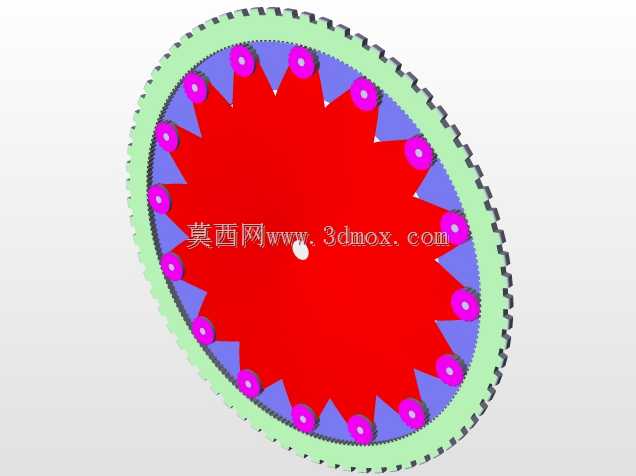

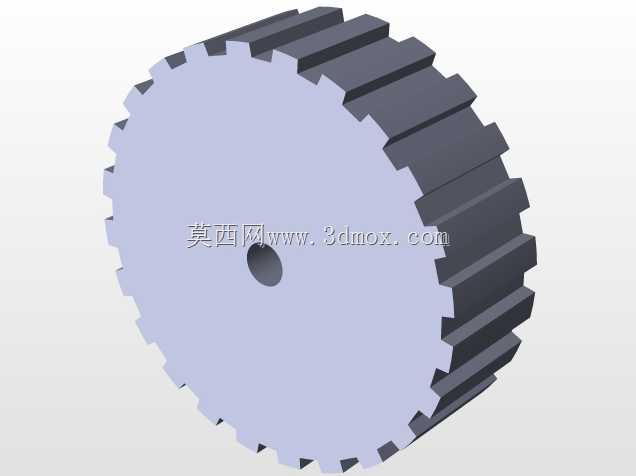

该虹膜调节机构是一类通过多叶片同步联动实现通光孔径连续无级变化的机械结构，广泛应用于光学实验设备、工业视觉检测工位、摄影摄像光路调节、特种流体流量控制、激光加工光路校准等场景，可根据实际工况需求精准调控通光、通流的有效口径，实现对光照强度、流体通断与流量、光束直径的线性调控，在需要动态调整通路口径的机械与光学融合场景中具备极高的实用价值。该机构核心功能依托周向布置的多片叠层遮光叶片实现，叶片沿圆周方向均匀排布，每片叶片通过边缘的定位销与外侧带齿的驱动齿圈、内侧的固定导向盘形成滑动配合，当驱动齿圈沿圆周方向转动时，会同步带动所有叶片绕各自的定位支点做定角度摆动，多片叶片的内边缘共同围合出正多边形的通光孔，随着齿圈转动角度的变化，通光孔的直径可在设计的最大与最小阈值之间连续变化，全程无卡顿、无卡滞，各叶片运动同步性一致，不会出现叶片错位、通光孔偏心的问题。从设计思路来看，该结构采用了经典的行星式周向联动布局，外侧驱动齿圈的齿形参数经过匹配计算，可与外部驱动齿轮形成稳定啮合，既可以通过手动旋钮带动齿圈转动实现手动调节，也可搭配步进电机、伺服电机实现电控自动调节，适配不同的自动化控制需求。叶片采用薄型刚性结构设计，叠层排布时相邻叶片的贴合面经过平滑处理，转动过程中摩擦阻力小，长期往复运行磨损量低，可保证较长的使用寿命。在安装边界方面，该机构整体为薄型圆盘式结构，外圆为带齿的驱动圈基准面，可直接嵌入对应内径的安装套筒内，通过端面的固定孔位完成锁紧固定，轴向厚度紧凑，不会占用过多的安装空间，适配各类紧凑型设备的内部布局需求；通光孔的调节范围覆盖从完全闭合到最大通光直径的全区间，闭合状态下叶片贴合紧密，无漏光、漏流缝隙，完全打开时通光孔与机构外圆保持较高的同轴度，不会出现光路偏斜、流道偏心的问题。整体结构运动逻辑清晰，零部件加工工艺性好，装配流程简单，各配合部件的公差经过合理分配，既保证了运动的顺滑性，又避免了间隙过大导致的晃动问题，可直接作为功能模块集成到各类需要孔径调节的设备中，无需对核心结构做二次修改，能够大幅缩短相关设备的研发设计周期，提升设备运行的稳定性与调节精度。
