Stratasys品牌立体标识结构设计

　　这款立体标识的设计，最初是为了适配3D打印设备的机身品牌展示需求，在工业设备的外观标识体系里，这类立体标识的应用场景覆盖了设备出厂前的机身铭牌装配、展会展示用的设备标识加装、品牌体验中心的墙面立体标识布置，甚至是设备售后翻新时的标识替换作业。不同于平面印刷的贴纸标识，立体结构的标识在工业场景下具备更强的耐候性，不会因为设备表面的油污擦拭、长期光照出现褪色卷边问题，同时立体凸起的结构在不同光照角度下都能呈现清晰的品牌识别效果，无需额外的印刷涂层就能完成品牌信息传递。

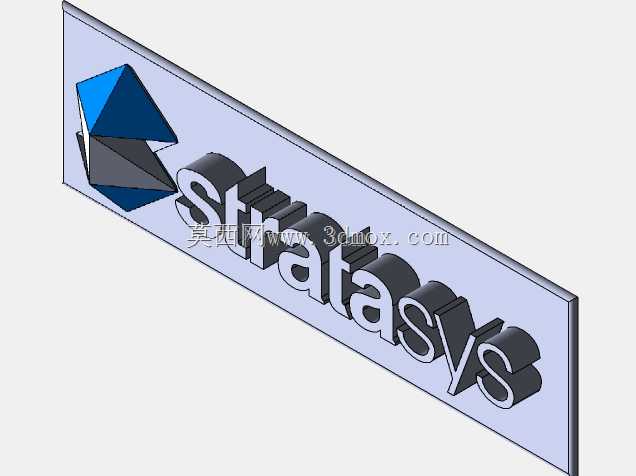

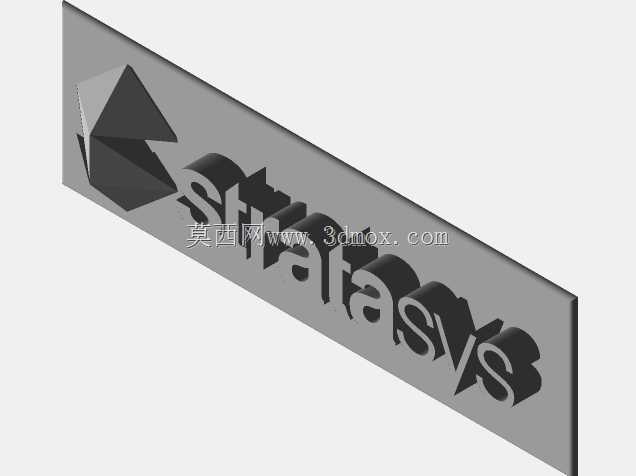

　　从设计思路来看，整个标识采用一体化的基底加立体字的组合结构，基底为薄型平板结构，厚度控制在2mm以内，这个厚度既可以保证标识本身的结构强度，避免在安装搬运过程中出现弯折变形，也不会因为基底过厚导致安装后与设备表面出现过大的台阶差，影响设备外观的整体性。立体字部分采用与基底一体成型的结构设计，字高根据标识整体的比例设置为基底宽度的1/7左右，凸起高度控制在3mm，这个凸起高度既能够保证足够的立体视觉效果，也不会因为凸起过高在设备运输过程中出现磕碰断字的问题，尤其是在设备装配流水线的转运环节，过高的凸起很容易被工装夹具剐蹭，3mm的凸起高度刚好处于常规装配工装的避让间隙范围内。

　　安装边界的设计上，基底的四个角做了R1.5的圆角处理，避免直角边缘在安装时划伤操作人员，同时基底背面预留了0.2mm深度的背胶槽，槽位轮廓与基底外轮廓保持5mm的内缩距离，这个尺寸设计是为了适配工业常用的泡棉双面胶的粘贴宽度，粘贴后背胶不会从标识边缘溢出，保证安装后的外观整洁度。如果是采用螺丝固定的安装场景，基底的左右两端预留了两个沉头孔位，孔位中心距离基底侧边10mm，沉头深度1.6mm，适配M3的沉头螺丝，安装后螺丝顶面与基底表面保持齐平，不会出现凸起影响标识的整体观感。

　　功能特性层面，整个标识的所有边角都做了C0.3的倒角处理，没有尖锐的棱角，符合工业设备外观件的安全设计要求，立体字的笔画连接处做了R0.8的圆角过渡，避免3D打印或者机加工过程中出现应力集中导致的笔画断裂问题，尤其是S这类曲线较多的字母，笔画转弯处的圆角过渡能够有效提升结构强度，在设备长期运行产生振动的工况下，不会出现笔画根部开裂的问题。标识的整体长宽比例按照原品牌标识的视觉比例做了等比例缩放，没有出现拉伸变形的问题，保证品牌视觉识别的准确性，基底表面与立体字表面为同一平面度，平面度公差控制在0.1mm以内，无论是做阳极氧化表面处理还是喷漆处理，都能保证色泽的均匀性，不会出现局部积漆或者氧化层厚度不均的问题。

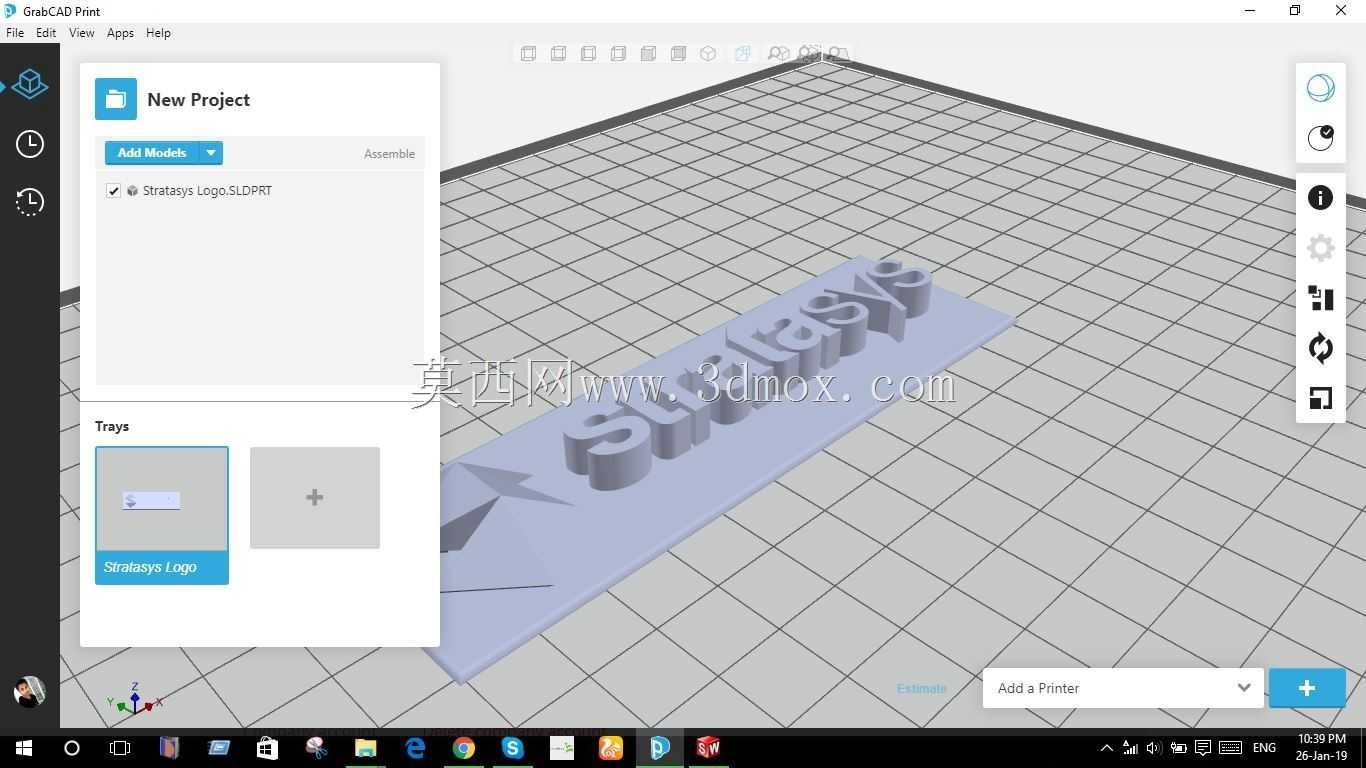

　　在实际的设备装配场景中，这类标识的安装位置通常位于设备正面的右上角或者操作面板的上方区域，设计时预留的安装公差为±0.5mm，即使安装时出现小幅的位置偏移，也不会影响整体的视觉协调性。针对3D打印制作的场景，整个模型没有悬空的无支撑结构，立体字与基底的连接面为全接触结构，打印时无需添加额外的支撑结构，打印完成后只需要简单去除基底底部的打印支撑即可使用，大幅降低了后期处理的工作量。如果是采用机加工的方式制作，整个模型的所有加工面都可以通过三轴铣床一次装夹完成加工，不需要二次装夹找正，加工效率更高，加工精度也更容易保证。
