多层嵌套传统套娃结构设计作品

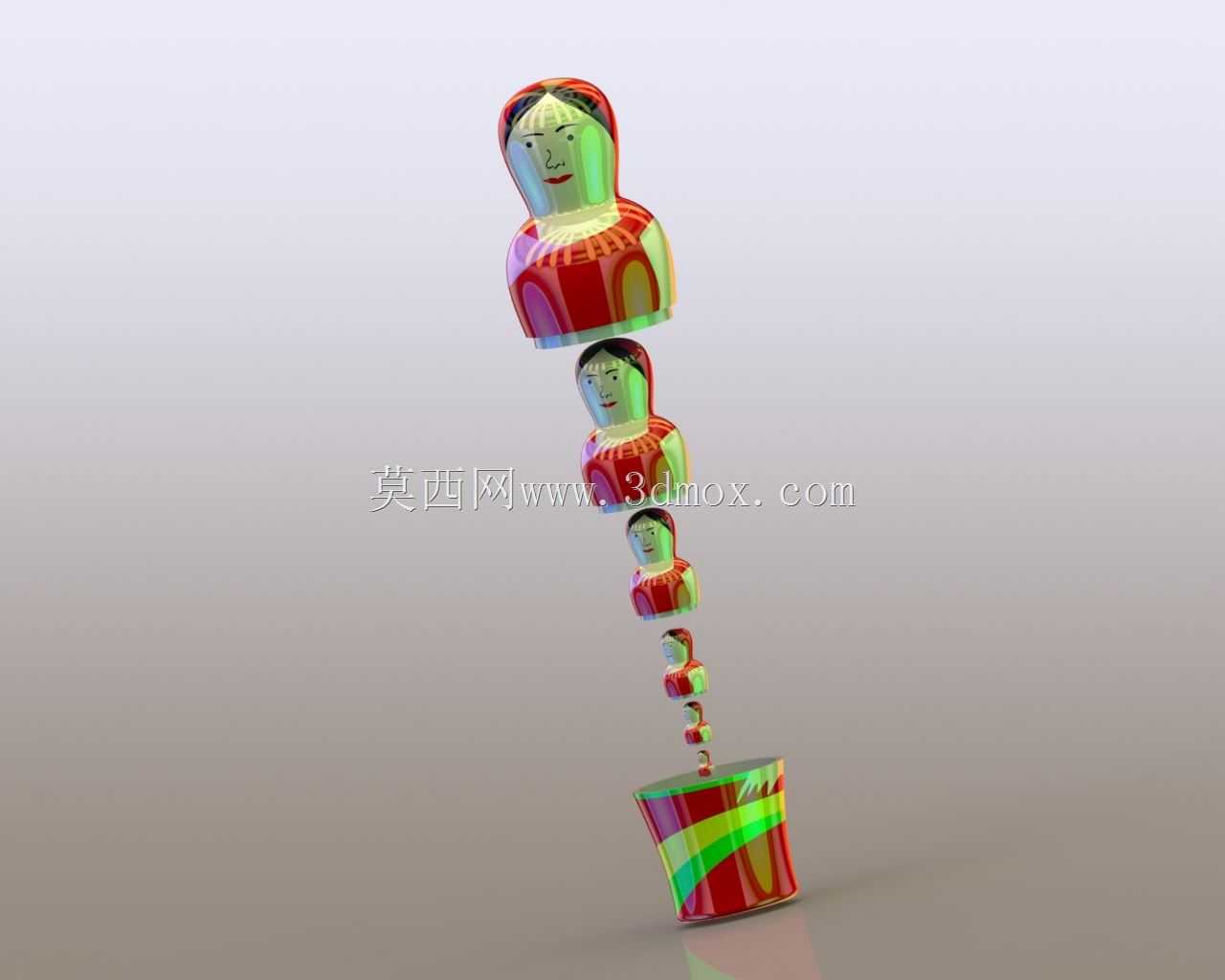

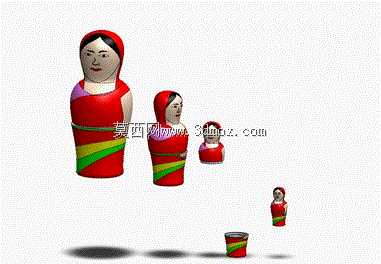

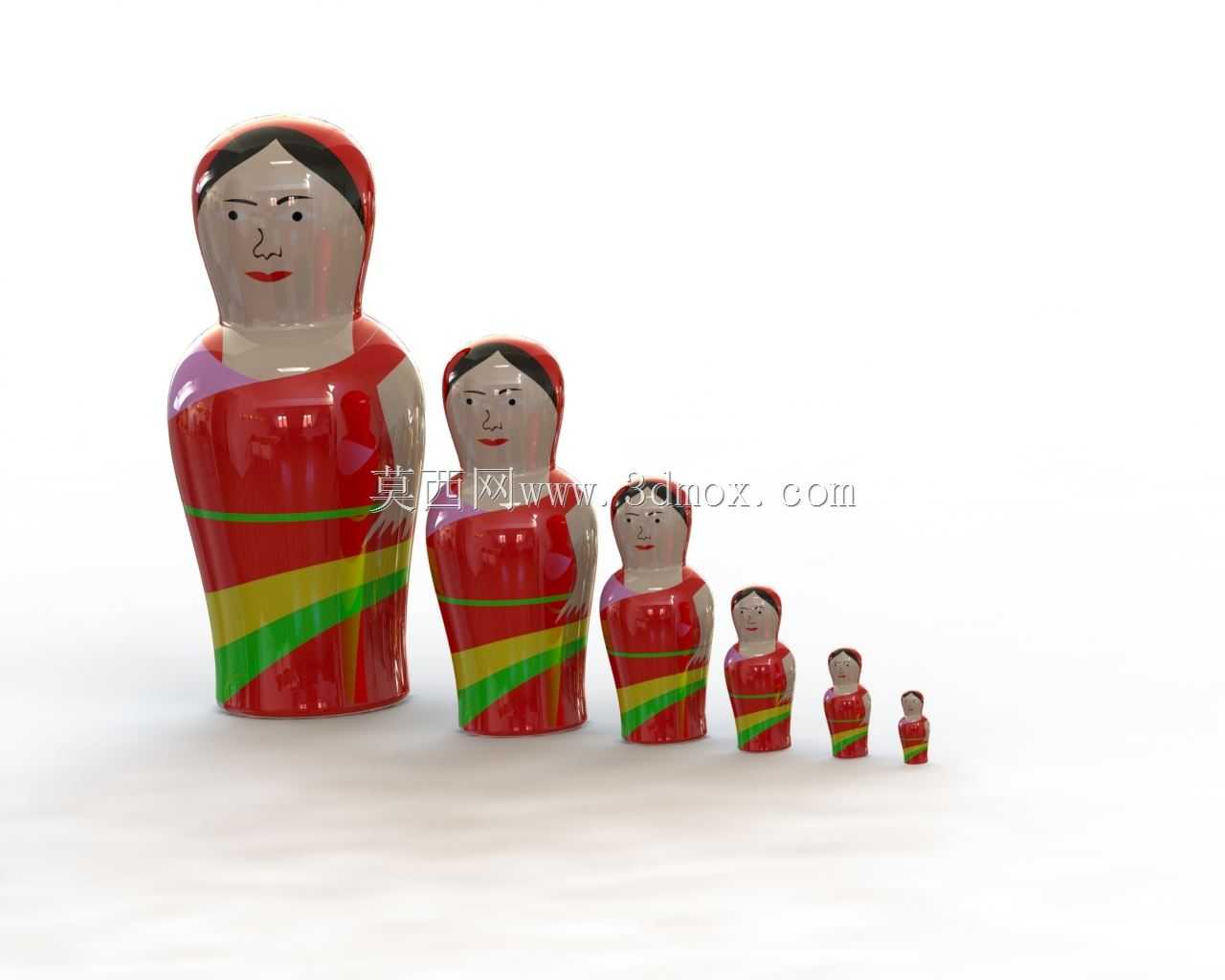

　　这套嵌套式套娃结构在设计之初，首先考虑的是文创展示、民俗教具以及玩具生产领域的实际使用需求，在民俗展馆的互动展项里，这类结构可以直观展示传统套娃的嵌套逻辑，让参观者亲手操作理解层层收纳的结构巧思；在中小学手工与结构认知课堂上，它可以作为结构演示教具，帮学生理解同轴嵌套、尺寸递变的设计逻辑；在玩具生产端，这套结构可以直接作为开模前的结构验证样件，省去反复打样调整配合间隙的工序。设计过程中没有采用常规的等比例缩放偷懒做法，而是针对每一层套娃的壁厚做了差异化设定，最外层的壳体壁厚控制在3mm，既保证外层壳体拿取时的结构强度，不会因为日常拿握出现开裂变形，也给内层嵌套预留足够的空间，越往内层的套娃壁厚逐步递减，

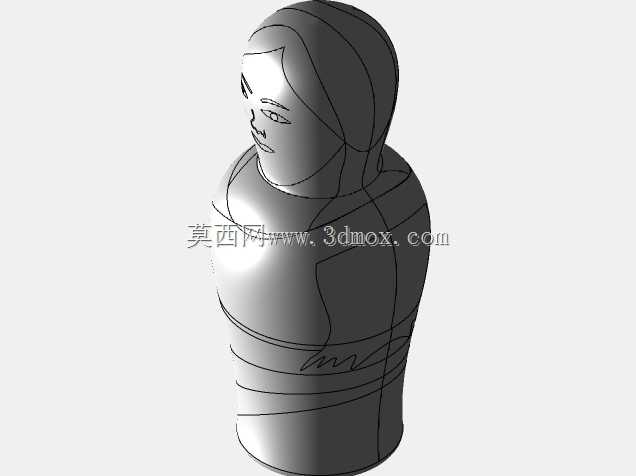

　　最内层的实心小娃直径控制在8mm，保证所有层级完全收纳后，外层套娃的合缝处间隙不超过0.2mm，不会出现内层晃动掉出的问题。外形层面，每一层套娃的曲面都做了顺滑的拔模斜度处理，上下分体的结合面做了1.5mm宽的定位止口，保证扣合时不会出现错位偏移，哪怕是反复开合几十次，止口的配合精度也不会因为磨损出现松垮。所有层级的套娃都采用同一根中心轴线作为设计基准，每一层的内腔曲面都比对应外层的外轮廓曲面大0.3mm的配合间隙，这个间隙值是经过反复验证的，既不会因为间隙过小导致嵌套卡滞，也不会因为间隙过大让内层套娃在壳体内晃动产生异响。考虑到实际生产中可能采用木质车削或者塑料注塑的加工工艺，所有曲面都做了G2连续处理，

　　没有尖锐的棱角或者突变的曲面，不管是木质车削时的走刀，还是注塑模具的脱模，都不会出现卡刀或者脱模拉伤的问题。在安装边界的设定上，完全收纳状态下整体高度为120mm，底部最大直径为60mm，摆放在常规展示台面上时，底部的接触面积足够大，重心落在底座中心范围内，哪怕是受到轻微的外力触碰，也不会出现倾倒的问题。每一层套娃的上半部分头部曲面和下半部分身体曲面的衔接处，都做了R2的圆角过渡，没有应力集中的尖角位置，哪怕是作为儿童玩具使用，也不会出现划伤手的安全隐患。设计时还特意考虑了表面装饰的工艺余量，所有外表面都预留了0.1mm的涂层厚度空间，后续做彩绘或者覆膜装饰时，不会因为涂层厚度影响嵌套的配合精度，哪怕是多次喷涂装饰层，

　　也能保证所有层级顺畅开合。不同于市面上常见的套娃结构容易出现内层尺寸偏差导致无法完全收纳的问题，这套结构在建模时就做了全局的参数关联，只要修改最外层的整体尺寸，所有内层的尺寸都会按照预设的间隙值自动递变调整，不需要逐个修改内层的草图参数，能大幅缩短同系列不同尺寸套娃的设计周期。在结构验证阶段，还做了反复的嵌套干涉检查，每一层套娃在完全旋入或者扣合的过程中，都不会出现曲面干涉的问题，哪怕是加工过程中出现0.1mm以内的尺寸公差，也能保证顺畅装配。
