分节式车库门链传动驱动机构设计

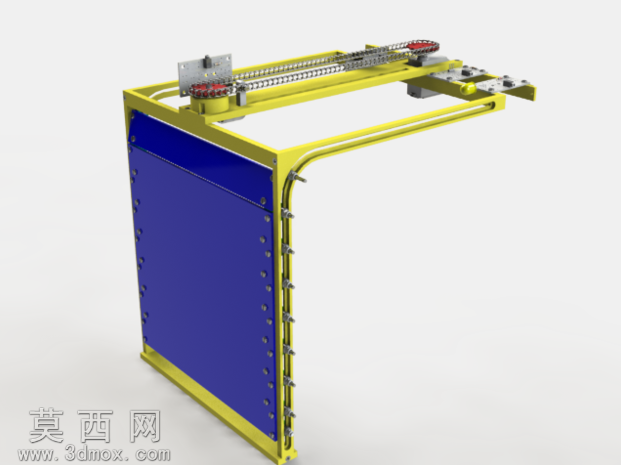

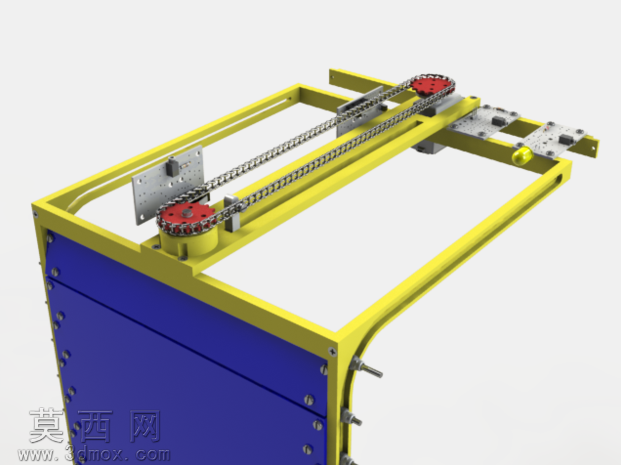

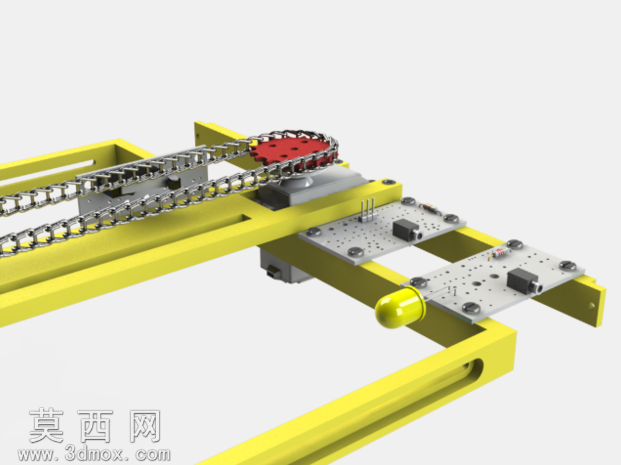

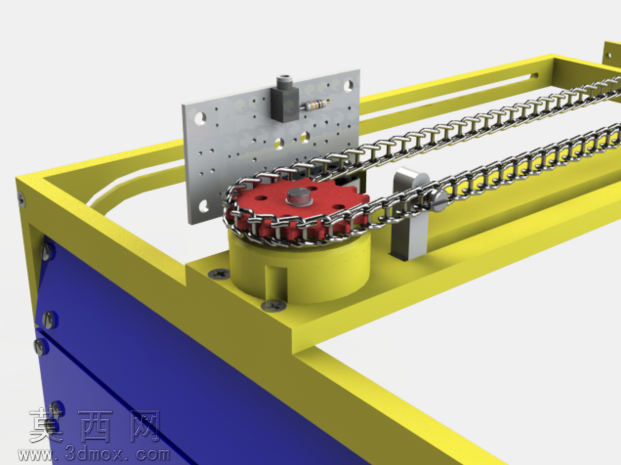

该作品为分节式车库门的链传动驱动机构三维建模成果，建模过程中针对车库门升降运行的动力传递需求，对整套传动组件进行了精细化的结构还原。模型主体框架采用型钢焊接式的机架结构设计，建模时对机架的折弯边、安装孔位、拼接焊缝位置都做了精准的参数化绘制，确保各安装基准面的位置公差符合实际装配要求。核心传动部分采用滚子链与链轮的啮合传动结构，主动链轮设计为带红色缓冲阻尼块的分体式结构，建模时还原了链轮齿形的渐开线轮廓、齿根圆角以及周向均匀分布的缓冲嵌件安装槽，链条部分逐节还原了外链板、内链板、销轴、套筒的装配关系，可直观展示链传动的啮合运动过程。机架上方设置的金属安装板用于固定驱动控制模块，板上预留了多组不同规格的安装孔、定位销孔以及走线槽位，建模时对孔位的倒角、板件的厚度、安装面的平面度特征都做了细致呈现。材质渲染环节，机架主体采用哑光黄的工业喷塑材质，侧封板选用深蓝色磨砂金属漆，链轮缓冲块采用高饱和度的红色橡胶质感材质，金属安装板还原了拉丝不锈钢的表面纹理，链条部分做了镀锌金属的反光效果处理，不同材质的质感区分清晰，能够直观区分各个功能部件。整套机构的设计思路围绕教学演示需求展开，通过简化冗余的外壳结构，将核心的链传动动力传递路径完全外露，搭配Picaxe控制模块的安装位预留，可直观展示分节式车库门从动力输出到链轮转动、再通过链条牵引实现门体升降的完整运行逻辑，各部件之间的装配约束关系完全按照实际机械装配规范设置，转动副、连接副的位置准确，可用于机械原理教学演示、车库门驱动方案的结构验证以及相关传动结构的设计参考，模型在细节处理上兼顾了结构准确性与展示直观性，既还原了实际工业产品的结构特征，又通过外露式的结构设计降低了原理理解的门槛。
