DN50法兰连接金属管浮子流量计三维设计

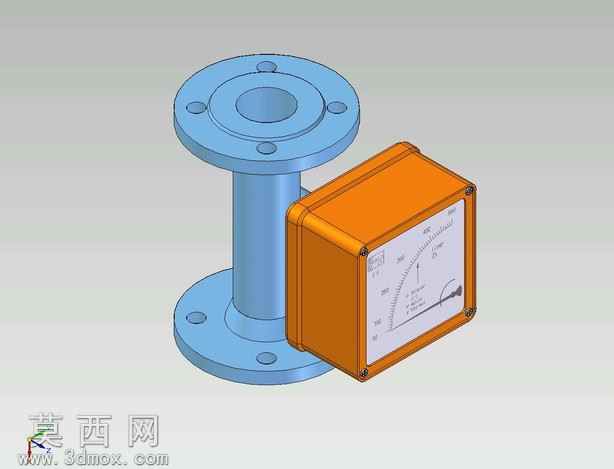

本作品为DN50公称通径的金属管浮子流量计三维建模成果，建模过程严格遵循工业仪表设计规范，还原实物的结构比例与装配关系。建模阶段首先完成主体测量管段的结构搭建，上下两端采用标准法兰连接结构，法兰盘上的螺栓孔位、密封面凸台均按照DN50法兰的通用尺寸参数绘制，管段采用等径直筒结构，为内部浮子的升降运动预留精准的活动空间，管体外壁做光滑过渡处理，还原金属管材的规整质感。侧置的显示表头部分单独建模，外壳采用方形圆角防护壳体结构，壳体边角做圆弧过渡处理，表面设置均匀分布的紧固螺丝位，还原工业仪表外壳的密封防护设计；表头正面的刻度面板做精细化建模，清晰还原流量刻度标识、指针转轴与指针结构，还原指针式流量显示的直观视觉特征，表头与测量管段的连接部位做一体化衔接处理，保证整体结构的装配合理性。材质渲染阶段，测量管段与法兰部分赋予蓝色金属漆材质，模拟工业现场常见的仪表涂装效果，材质表面设置细微的金属颗粒质感与低反光属性，还原铸铁或铸钢基材喷涂后的真实触感；表头外壳赋予橙色哑光工程塑料材质，表面设置轻微的磨砂纹理，区别于金属管段的质感，提升不同部件的视觉区分度；刻度面板采用白色哑光亚克力材质，刻度线与指针采用深色金属材质，还原表盘的清晰可读性。设计过程中重点考量流量计的实际工作逻辑，还原流体自下而上流经管段时，内部锥形浮子随流量变化升降、通过磁耦合结构带动表头指针偏转显示流量数值的结构原理，所有部件的装配间隙、连接位置均符合实物的装配公差要求，整体模型无破面、无重叠面，结构层级清晰，可用于工业管路系统的装配演示、仪表选型展示、教学原理演示等场景，完整呈现了这款变面积式流量测量仪表的外观特征与结构特点。
