工业传动用滚子链条与配套链轮结构

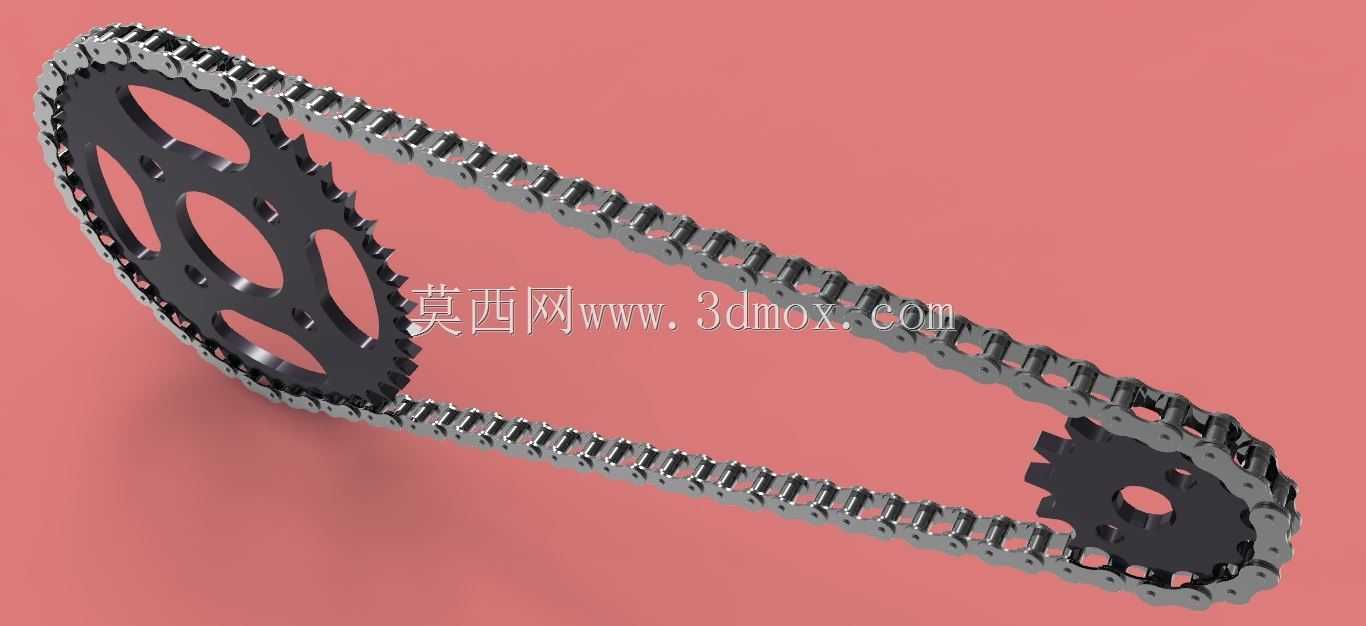

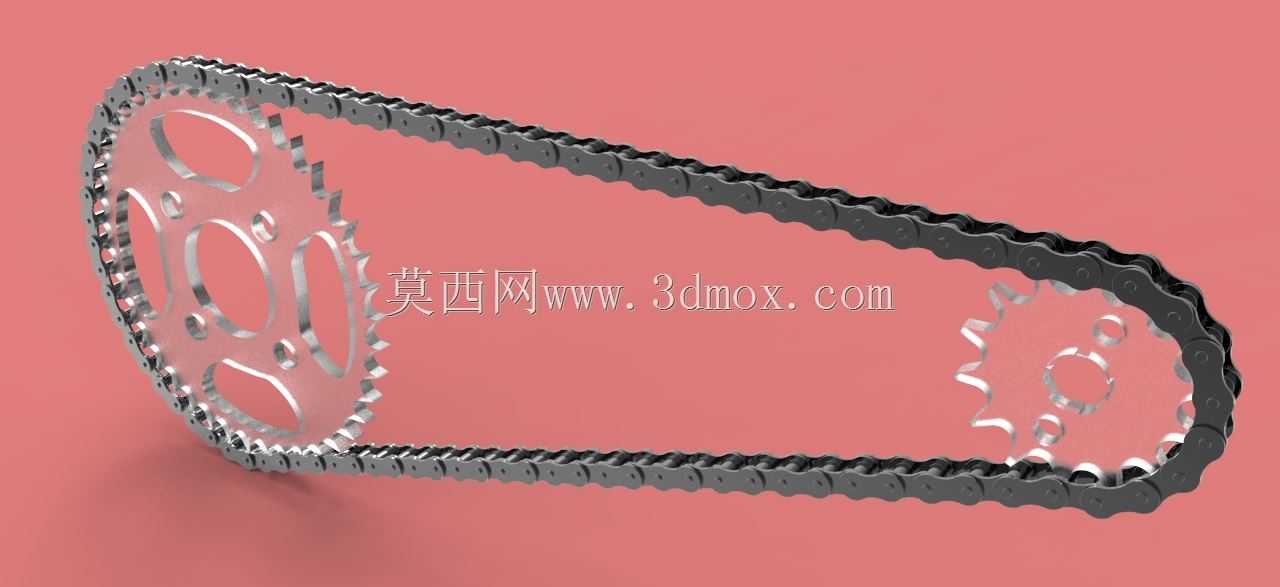

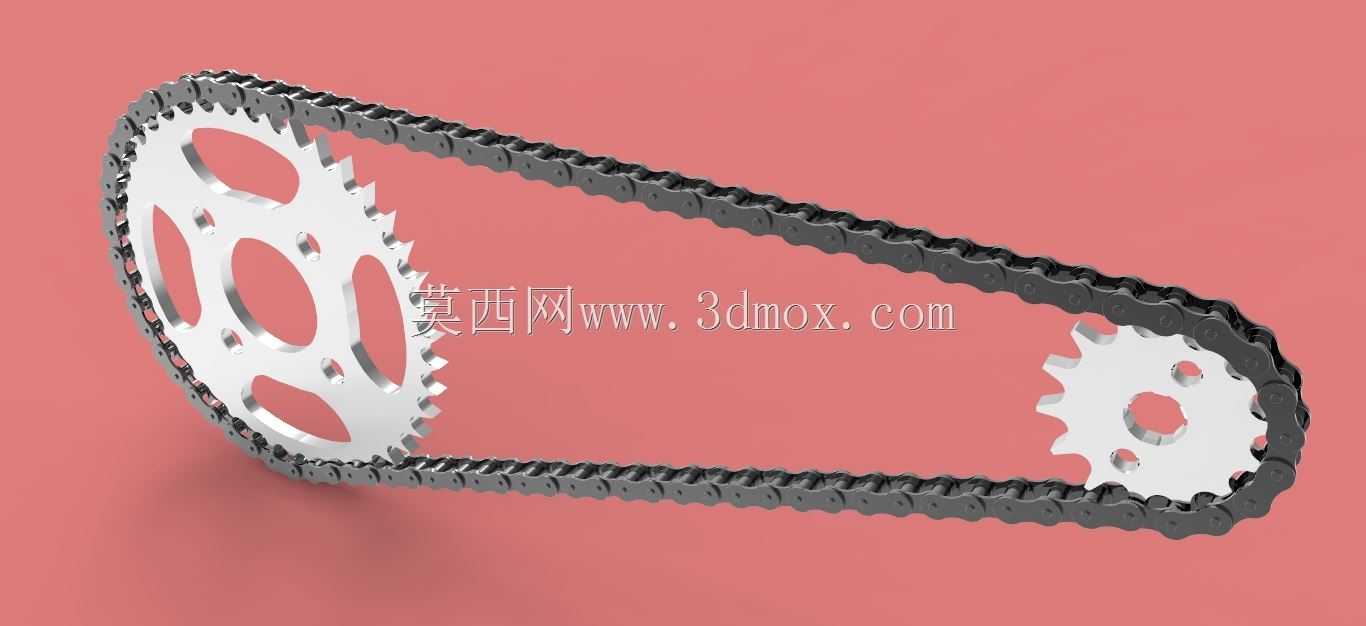

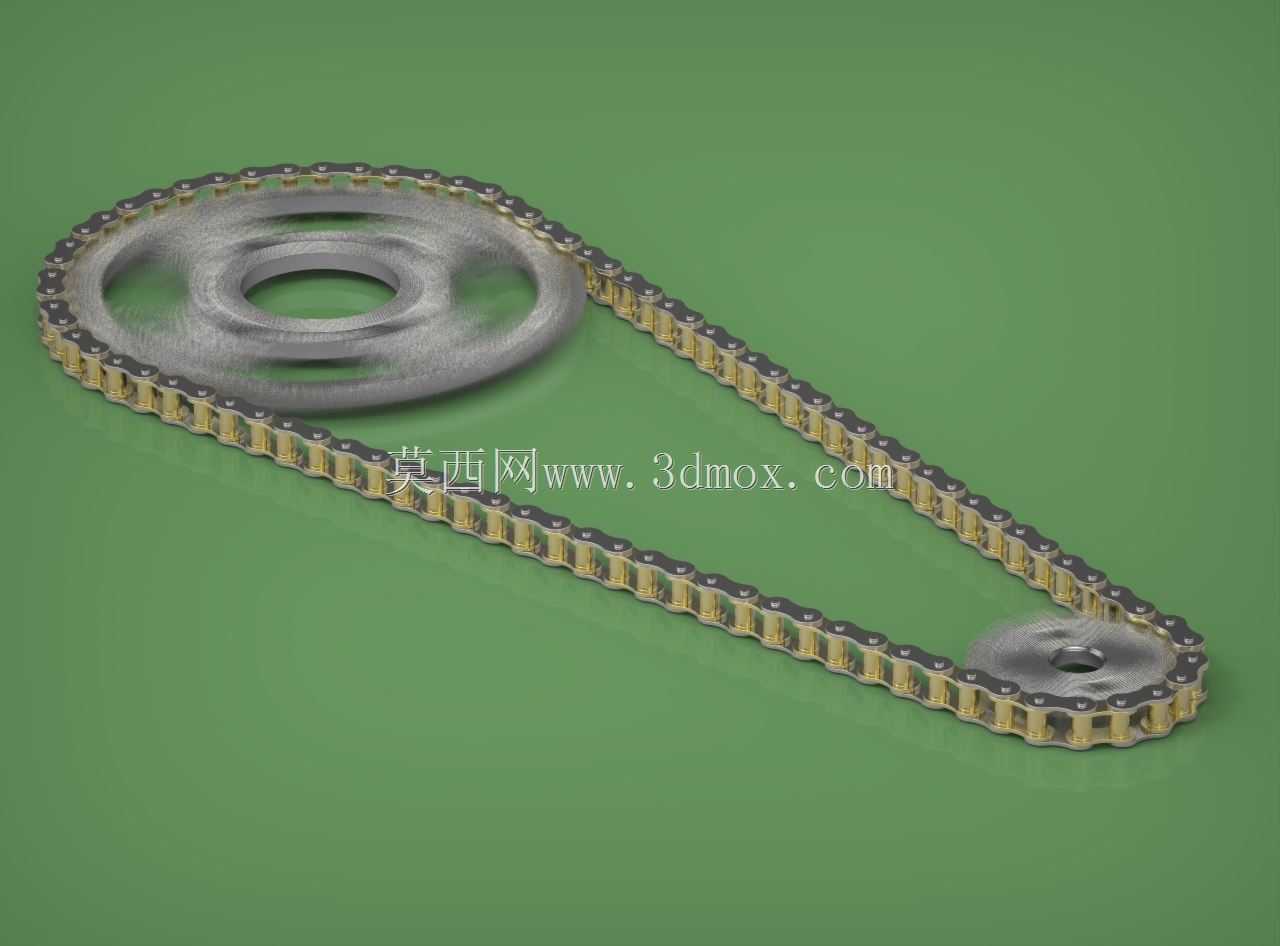

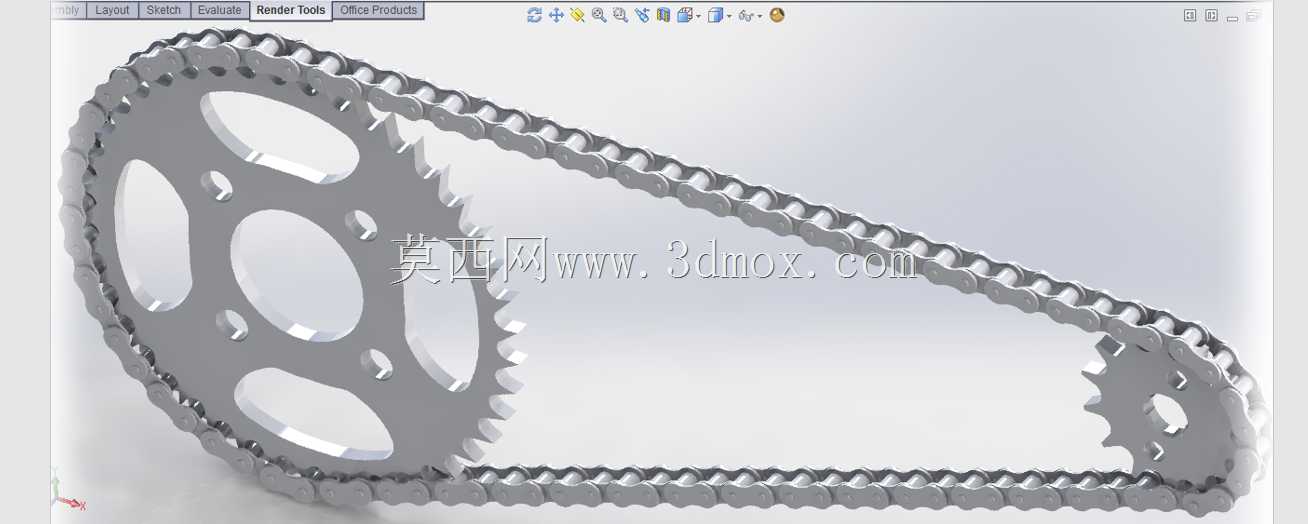

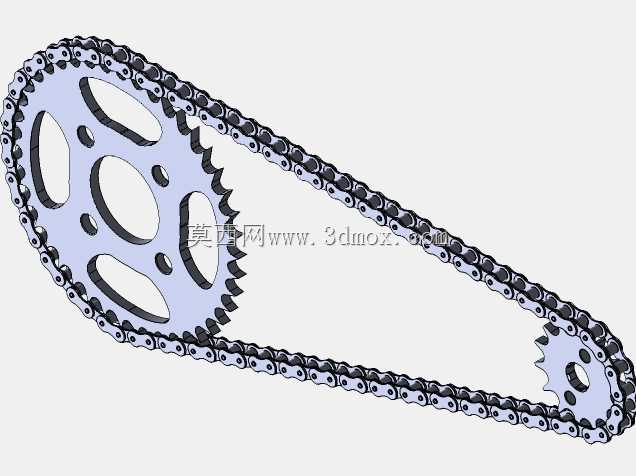

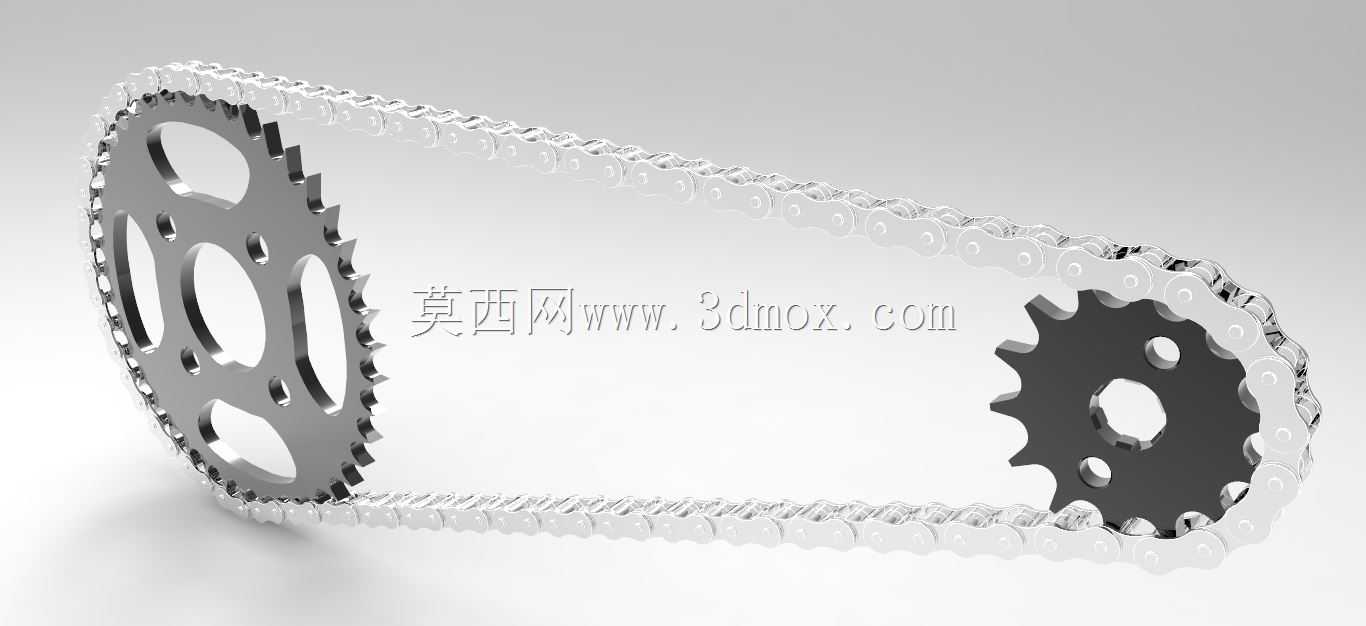

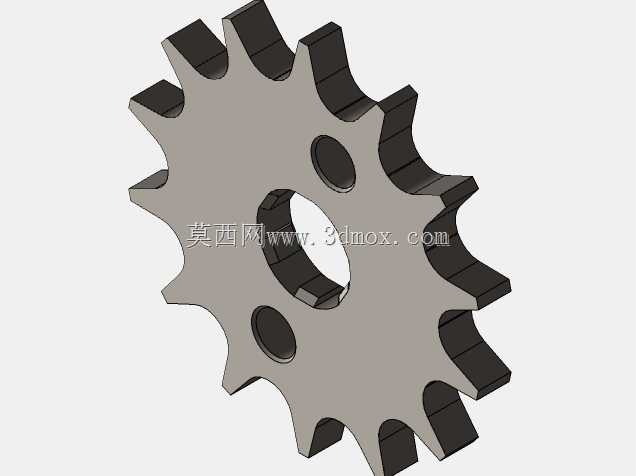

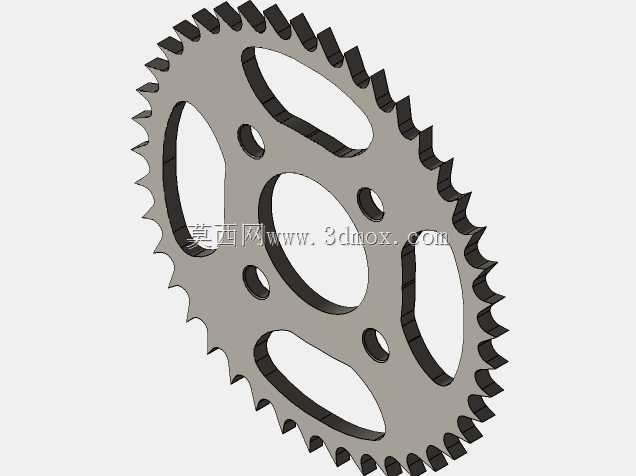

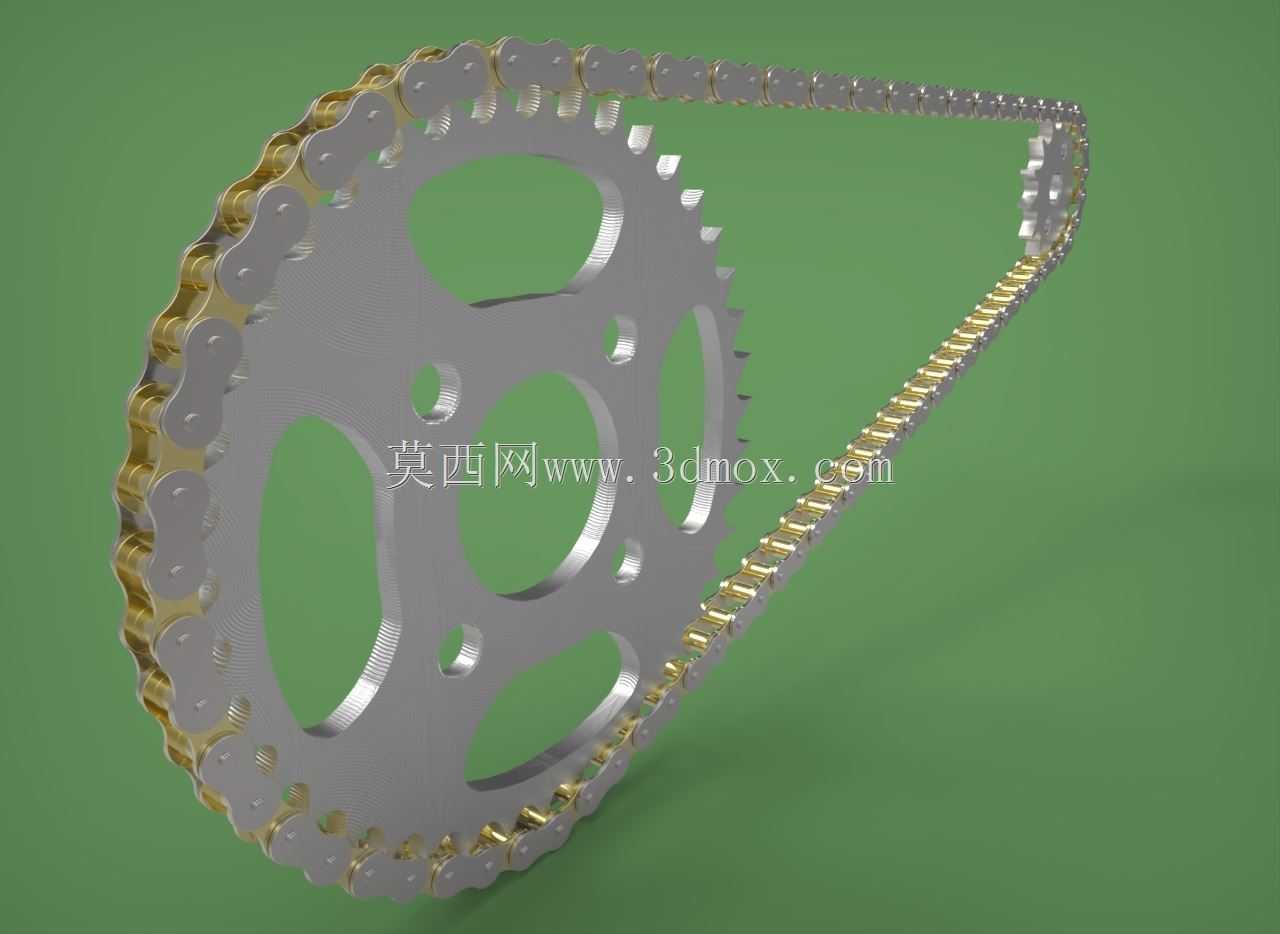

这套链传动结构是机械传动系统中应用极为广泛的动力传递组件，常见于输送设备、摩托车动力总成、农业机械、轻工自动化生产线以及机床辅机等场景中，相比带传动它不存在打滑丢转的问题，相比齿轮传动它可以适应两轴中心距较大的布置需求，能在重载、低速、有粉尘油污的恶劣工况下稳定传递扭矩。整套结构包含标准滚子链条与两个不同齿数的配套链轮，大链轮作为从动轮设计了多组镂空减重孔，在保证轮体结构强度、满足齿根抗弯要求的前提下，尽可能降低了旋转件的自身重量，减少转动惯量带来的动力损耗，小链轮作为主动轮结构紧凑，齿形经过优化，能和链条链节实现顺畅啮合，避免卡滞、跳齿的问题。设计过程中首先根据传递功率、输入转速、传动比要求确定了链轮的齿数、节距、滚子直径等核心参数，链条选用标准节距的单排滚子链，链节之间的铰接间隙控制在合理范围，既保证链条弯折时的灵活性，又避免间隙过大造成传动冲击和噪音。链轮的齿形按照啮合轨迹做了修形处理，齿顶做了小倒角，方便链条啮入时顺利导入，不会出现硬摩擦刮蹭链节的情况，轮体的安装孔位预留了标准键槽尺寸，能和常用的传动轴径匹配，安装时只需要保证两链轮的共面度，控制好链条的张紧行程，预留合适的松边垂度，就能保证整套传动结构长期稳定运行。在安装边界上，这套传动结构的中心距可根据实际设备的布置需求在合理范围内调整，链轮的轴向厚度、轮毂突出尺寸都适配常规的轴承座安装空间，不需要额外改动设备的主体机架就能完成装配，链条的抗拉载荷能满足常规中低功率传动的需求，日常维护只需要定期加注润滑脂，检查链节的磨损情况，就能大幅延长整套传动副的使用寿命，在长距离动力传递场景下，它的结构可靠性、维护便捷性都远优于其他传动形式，能有效降低设备的运维成本，适配多种工业场景的传动需求。
