四爪自定心卡盘结构三维设计

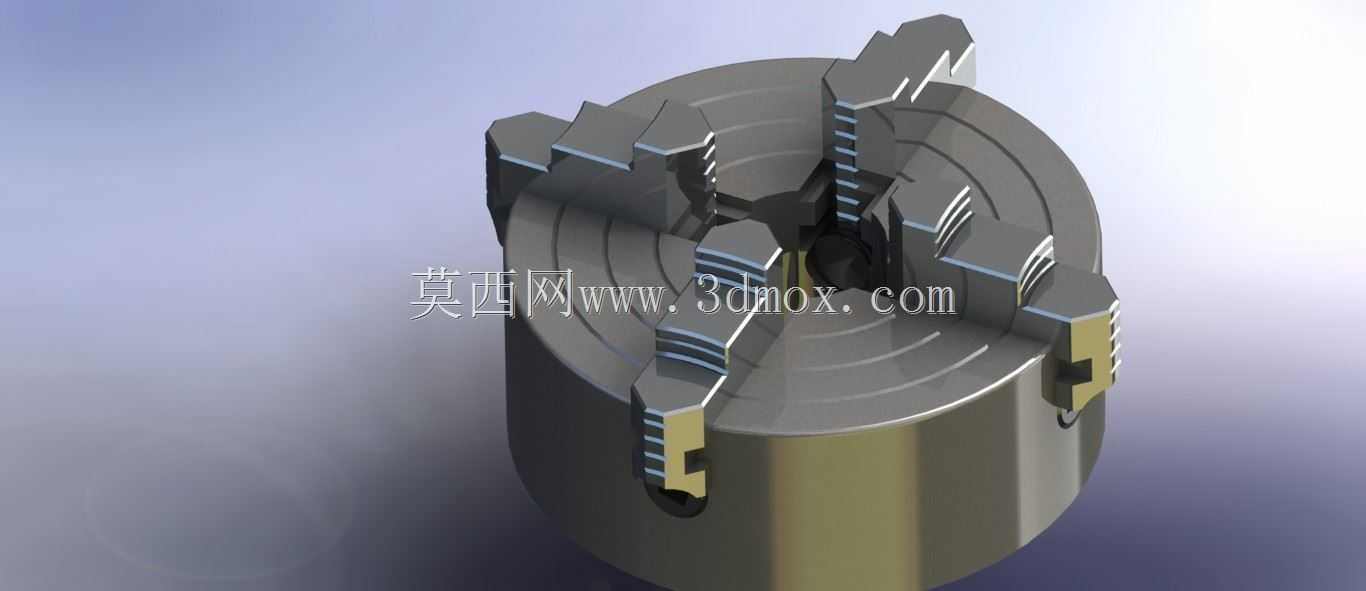

　　该模型还原的是机床加工场景中常用的四爪自定心卡盘，这类夹具广泛应用于普通车床、数控车床、外圆磨床以及简易回转工作台的装夹工位，核心作用是在回转加工过程中同步夹紧工件，带动工件随主轴完成同轴回转运动，保障车削、磨削、回转检测等工序的装夹刚性与同轴度要求。从结构设计逻辑来看，该卡盘采用盘形基体作为核心承载件，基体内部集成了平面螺纹传动结构，四个卡爪沿基体径向呈90°均匀分布，转动卡盘端面的驱动扳手孔时，内部平面螺纹同步带动四个卡爪沿径向导轨做等距开合运动，实现对圆形、正四边形等对称截面工件的自动定心装夹，相比三爪卡盘，四爪结构的单爪夹持接触面积更大，夹紧力分布更均匀，可适配更大尺寸范围的对称工件装夹，

　　同时也可通过单爪微调功能完成偏心工件的找正装夹。卡盘基体的后端设置有标准主轴连接法兰止口，安装时可直接与机床主轴的前端法兰定位面配合，通过周向布置的锁紧螺栓完成固定，止口的同轴度公差直接决定卡盘装夹后的回转精度，设计时需严格控制止口与卡盘中心轴线的同轴度、卡爪导轨面与中心轴线的垂直度，避免装夹后工件出现跳动超差问题。卡爪的夹持面设计有阶梯形防滑齿，可在夹紧时嵌入工件表面氧化层，增大接触摩擦力，防止重切削工况下工件出现打滑移位，同时卡爪采用可反装结构，当需要装夹大直径盘类工件时，可将卡爪反向安装，利用卡爪的内撑面完成工件内孔定位装夹，拓展夹具的适配范围。在实际加工应用中，这类卡盘的夹持行程覆盖常规棒料、盘类零件的装夹需求，

　　日常维护时需定期清理卡爪导轨缝隙内的切屑与切削液残留，避免卡爪运动卡滞影响定心精度，长期使用后若出现卡爪磨损导致定心精度下降，可通过修磨卡爪夹持面或更换配套卡爪恢复装夹精度，是回转类加工工序中通用性极强的基础工装部件。
