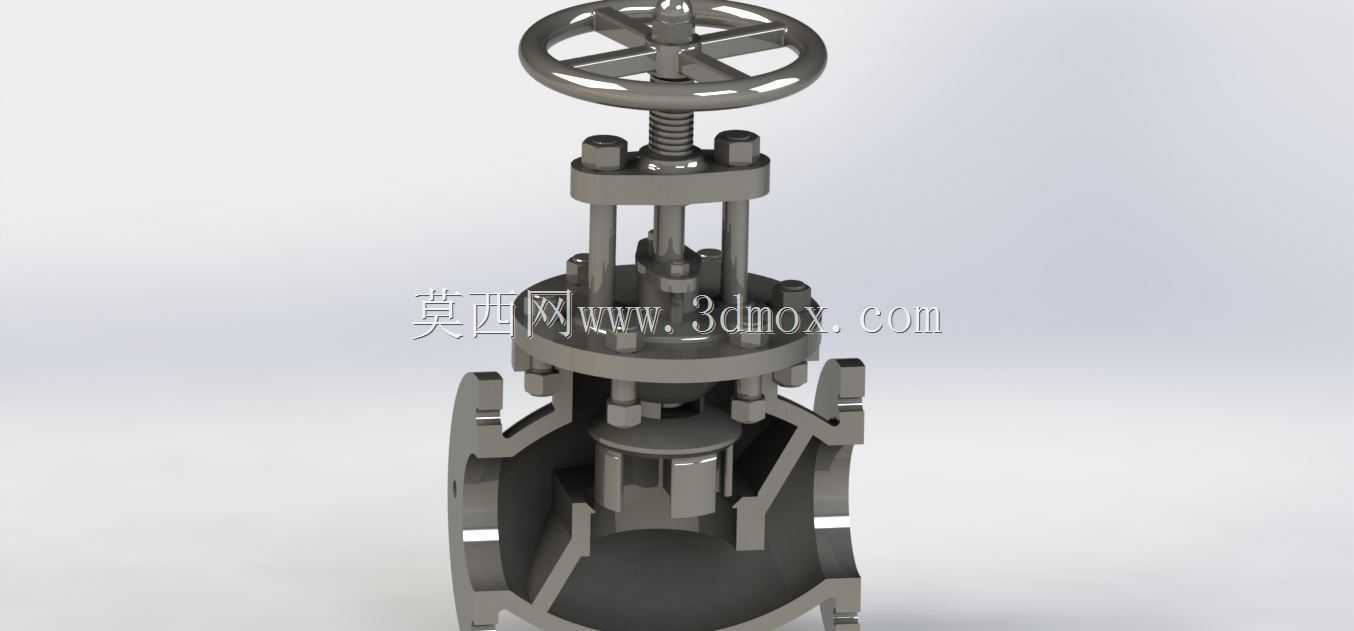

明杆楔式闸阀内部结构三维建模

　　这款明杆楔式闸阀的三维建模，完整还原了工业管路系统中常用截断类阀门的全部核心结构，从手轮驱动端到阀体流道的每一处配合细节都做了精准复刻，能直接用于管路系统的装配干涉校验、运维培训演示以及新入行结构工程师的阀门结构参考。从实际工程应用场景来看，这类闸阀普遍用在给排水、暖通循环、化工介质输送的中低压管路上，核心作用是在管路检修、支路切换时实现介质的完全截断，不适合用来做流量调节，长期半开状态会导致密封面被介质冲蚀损坏，这点在建模时也特意保留了楔式闸板的密封面角度，贴合实际工况的密封逻辑。

　　设计思路上完全遵循成熟的工业闸阀结构逻辑，顶部的轮辐式手轮通过梯形螺纹副和阀杆配合，转动手轮时阀杆会做垂直方向的升降运动，明杆结构的优势就是能直接通过阀杆伸出的高度判断阀门的开关状态，避免暗杆结构在恶劣工况下出现的阀杆锈蚀卡滞、开关位置误判问题。手轮下方的阀盖部分设置了多级填料密封腔，建模时还原了填料压盖的螺栓压紧结构，实际装配时通过拧紧压盖螺栓挤压填料实现阀杆处的动密封，防止管路介质从阀杆配合间隙泄漏。

　　阀体部分采用两侧法兰连接结构，建模时预留了标准法兰的螺栓孔位与密封面凸台，安装时可直接匹配同压力等级的管路法兰，不需要额外做接口适配。内部的楔式闸板和阀杆采用T型槽连接，阀杆转动升降时带动闸板沿阀体内侧的导向槽做垂直运动，完全开启时闸板会全部提升至阀盖内腔，流道内没有多余的节流部件，介质流动阻力极小，这也是闸阀在长距离输送管路上被广泛应用的核心原因。

　　建模过程中对各部件的安装边界做了精准控制，手轮的最大回转直径、阀杆全开时的最大伸出高度、阀体两端法兰的端面间距都参考了通用工业闸阀的尺寸规范，在做整体管路装配时可以直接调用该模型校验安装空间，避免出现手轮和周边管线、支架碰撞的问题。同时模型还原了中法兰的螺栓连接结构、阀体与阀盖的密封垫片位置，能清晰展示阀门的装配顺序，对做阀门拆解运维培训、装配工艺演示的场景有很高的实用价值，也能作为同类型阀门改型设计的基础结构参考，减少从零开始建模的重复工作量。
