双出轴步进电机三维结构设计作品

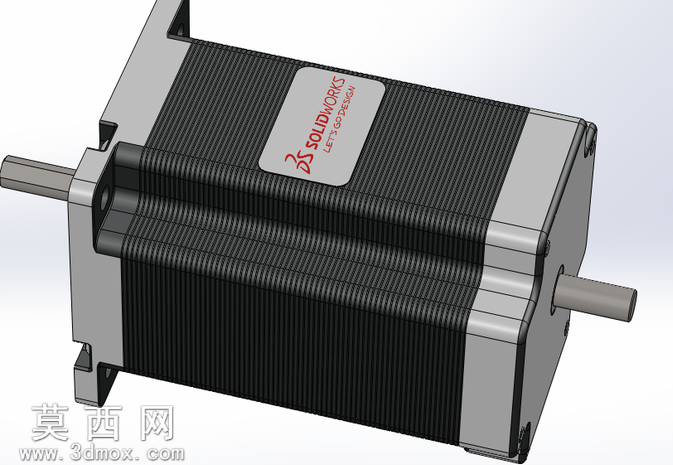

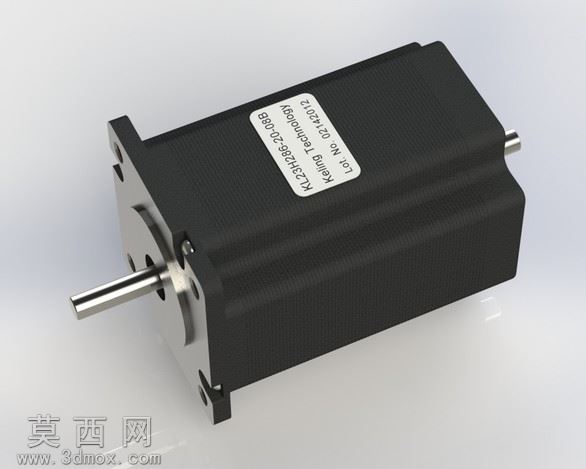

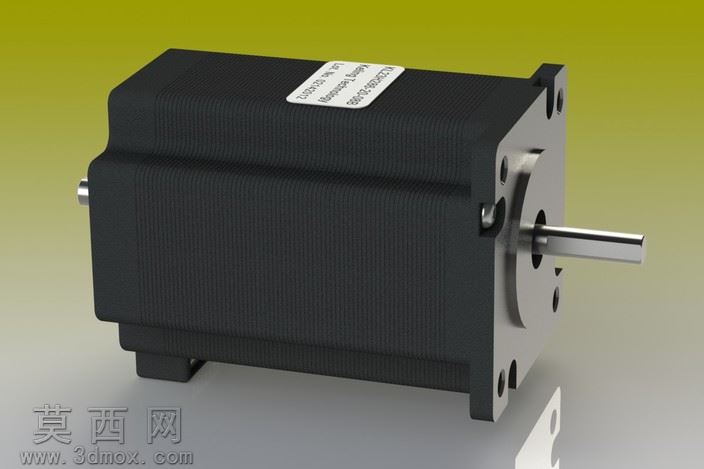

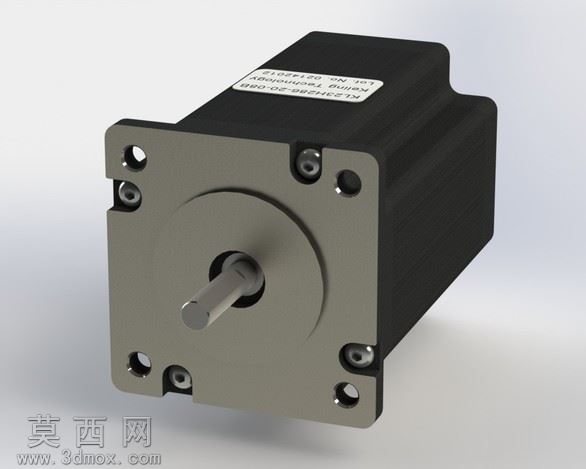

本作品为双出轴式步进电机的三维结构设计，建模过程严格遵循步进电机的实际生产尺寸规范，完整还原了该类电机的全部结构细节。建模阶段首先搭建电机的主体外壳结构，外壳采用方形安装基座搭配柱状主体的经典步进电机构型，前端设计有带安装定位孔的法兰端盖，端盖上预留的四个安装孔可直接适配对应规格的设备安装工位，前后两端均伸出输出轴，满足双向动力输出的使用需求。主体外壳表面做了细微的防滑纹理建模处理，还原真实产品的外壳磨砂质感，外壳侧面预留的标签区域也做了对应的凹陷结构设计，可贴合产品参数标识。输出轴部分采用金属光轴建模，轴端做了倒角处理，还原真实电机轴的装配导向结构，轴与端盖的衔接处还原了轴承安装位的阶梯结构，清晰展示电机内部的轴承装配逻辑。后端盖部分同样设计有定位安装结构，与前端法兰形成对称的安装基准，保证电机安装后的同轴度精度。材质渲染阶段，电机主体外壳赋予哑光黑色工程塑料材质，调整材质的粗糙度参数还原真实外壳的微磨砂反光效果，端盖与输出轴部分赋予金属材质，其中端盖为镀锌钢材质感，输出轴为抛光不锈钢质感，通过调整金属材质的反射率与高光参数，区分不同金属部件的视觉差异，标签区域赋予白色哑光贴纸材质，表面印刷的参数标识也做了清晰的纹理贴图处理，让整体渲染效果贴近真实工业产品的视觉表现。结构设计上完整还原了步进电机的内部腔体空间，可清晰展示定子、转子的安装位置逻辑，虽然外观模型未做完全的内部零件拆分，但外部结构的所有安装位、配合位都做了精准的尺寸匹配，可直接用于设备装配的干涉检查、装配模拟等场景。设计过程中参考了市面主流86系列双出轴步进电机的实际尺寸参数，所有外部安装尺寸、轴径、轴伸长度都符合行业通用标准，保证模型具备实际的工程参考价值，可用于自动化设备的整机装配设计、机电一体化方案的效果展示、教学场景下的步进电机结构演示等用途。
