磁V-Pads磁性焊接夹持工装组件

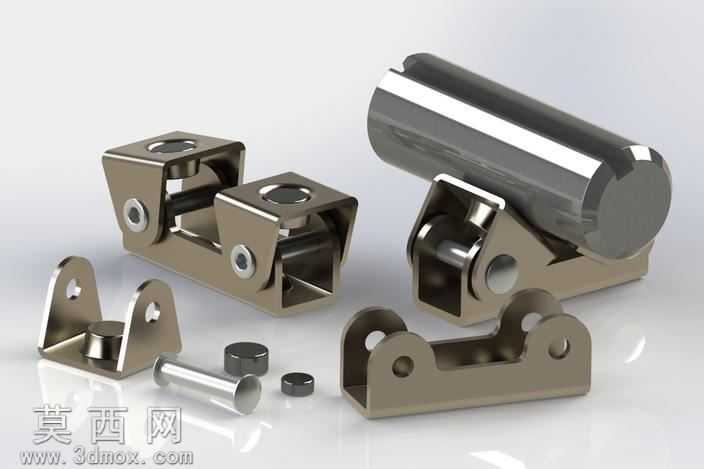

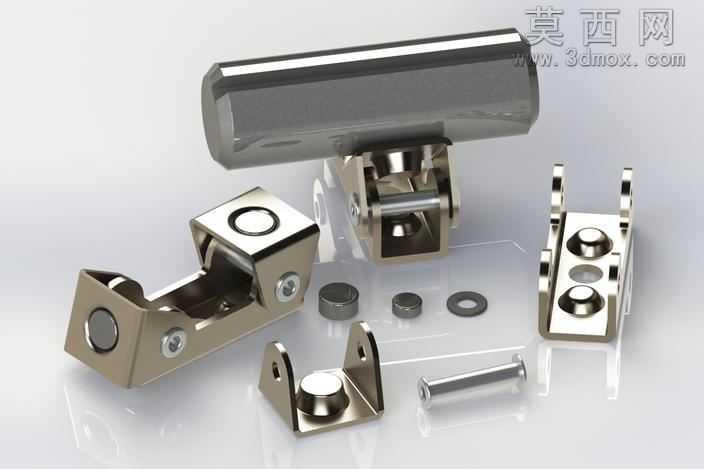

本套磁V-Pads夹持组件采用SolidWorks 2013完成全参数化三维建模，整体建模过程遵循机械加工零件的实际生产逻辑，对每一个组成零件都进行了独立的特征构建与装配约束校验。建模阶段首先从核心功能件的基准特征入手，针对V型磁吸座的承托曲面、铰接支架的安装孔位、锁紧压块的配合面分别绘制精准草图，通过拉伸、切除、旋转、倒角等基础特征完成实体构建，对销轴配合孔、磁吸块安装槽等关键配合位置严格按照公差配合要求设定尺寸参数，确保后续虚拟装配时无干涉问题。材质与渲染环节，针对金属零件的不同属性做了区分设置：铰接支架、底座类承力零件采用哑光镍钢材质，调整金属粗糙度参数模拟冷轧钢材经发黑处理后的哑光金属质感，边缘处添加细微的倒角反光效果还原机加工零件的真实细节；圆柱销轴、锁紧螺栓类标准件采用抛光不锈钢材质，调高镜面反射参数还原五金标准件的亮面金属质感；内置磁吸块采用深色哑光永磁材质，通过低反光、高灰度的材质参数区分功能部件与结构部件，整体渲染采用柔光摄影棚布光方案，主光源从斜上方45度投射，搭配底部补光消除零件暗部死黑，清晰展现各部件的轮廓层次与装配关系。结构设计上，整套组件包含多组不同规格的V型磁吸底座、铰接式压臂、配套销轴与锁紧磁块，依靠内置永磁体的磁吸力实现对圆柱形管件、棒料的快速定位夹持，铰接压臂可绕销轴转动调整开合角度，适配不同直径的待加工工件，底座预留的安装孔位可将整套夹持组件固定在焊接工作台面，替代传统手动卡具实现快速装夹，大幅降低焊接工装的准备耗时。设计思路围绕虚拟CAD设计与实际生产场景的双向适配展开，既可以作为三维设计环境中的虚拟工装夹具调用，辅助设计师快速完成焊接类装配项目的工位布局模拟，也可参照模型参数加工为实体工具，应用在小型工件焊接、管件组对的实际生产场景中，不同规格的磁V-Pads可组合使用，满足多尺寸工件的夹持需求，为工装组装、小件焊接作业提供灵活可靠的夹持解决方案。
