不锈钢管材质锁定腿股结构设计

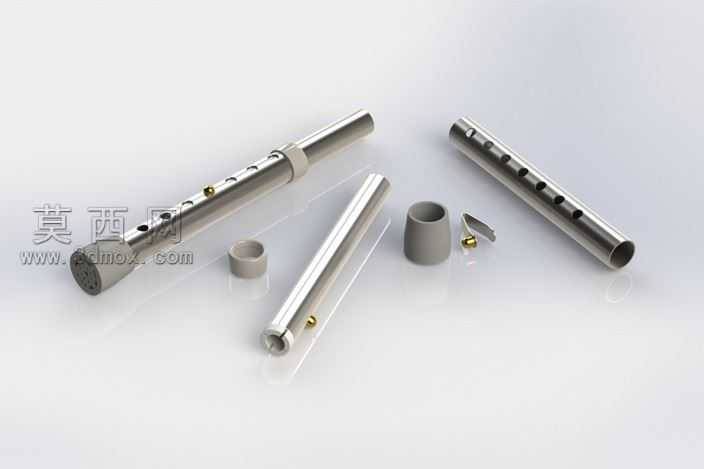

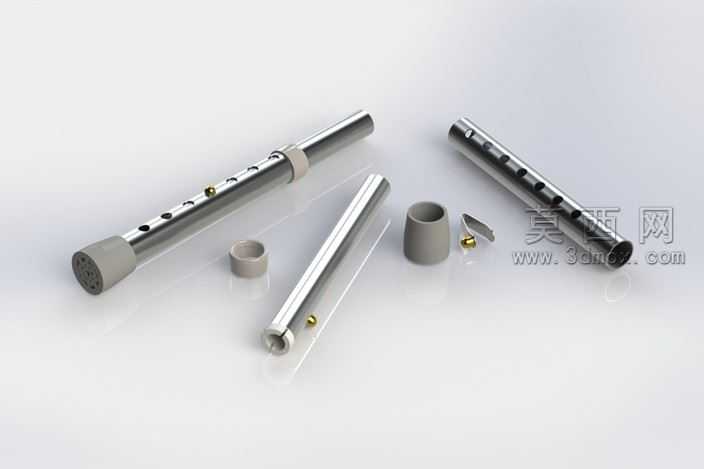

本作品为不锈钢管材质锁定腿股结构的三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先对整套组件进行结构拆解，将整体拆分为外管主体、内伸缩管、锁紧弹珠、定位衬套、端帽、固定销等多个独立零部件，逐一绘制各零件的二维草绘截面，通过拉伸、切除、旋转、扫描等基础建模特征完成单个零件的实体构建，针对外管表面的多组定位孔，采用线性阵列特征保证孔位间距的精度一致性，对锁紧弹珠的球面结构、衬套的倒角过渡、端帽的锥面配合面均做了精细化的特征处理，避免模型出现破面、几何重叠等问题。完成单零件建模后，在装配环境下按照实际装配逻辑添加配合约束，通过同轴心配合保证内外管的装配同轴度，通过重合配合限定各衬套、端帽的安装位置，通过机械配合中的弹簧约束模拟锁紧弹珠的伸缩复位状态，完整还原整套结构的伸缩锁定动作逻辑，可直观演示内管抽出后弹珠卡入对应定位孔实现长度锁定、按压弹珠即可解锁调节长度的工作过程。渲染阶段针对不同零件赋予对应材质，主体管件赋予哑光拉丝不锈钢材质，调整材质的反射粗糙度、金属度参数还原不锈钢管件的真实金属质感，弹珠赋予亮面抛光金属材质，衬套与端帽赋予磨砂硬质塑料材质，固定小销件赋予镀锌金属材质，同时搭建柔和的影棚光照环境，添加多组面光源与环境反射贴图，调整阴影的柔和度与明暗对比度，最终渲染出的效果图清晰展现各零件的结构形态与材质差异。设计思路围绕康复辅助设备的伸缩支撑需求展开，选用不锈钢管作为主体材质兼顾结构强度与防锈性能，多档位定位孔设计可实现多档长度调节，弹珠锁定结构操作简便无需额外工具，各衬套结构可减少内外管伸缩时的磨损，提升结构的使用寿命，整套模型结构完整，配合关系准确，可直接用于辅助设备支撑腿结构的设计参考、结构验证与加工出图使用。
