仿螺纹螺栓组件高效建模设计方案展示

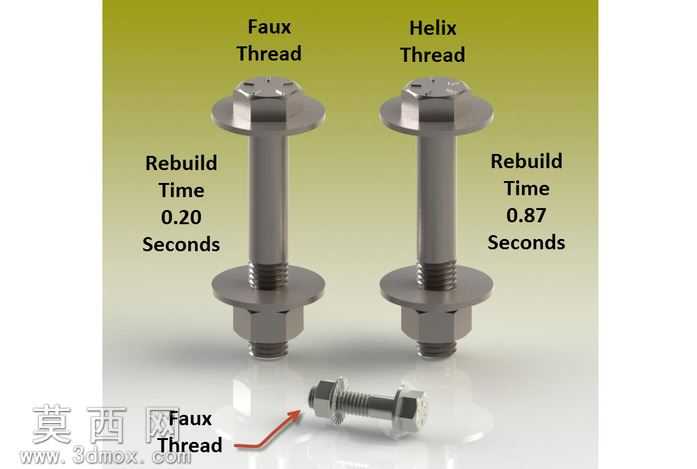

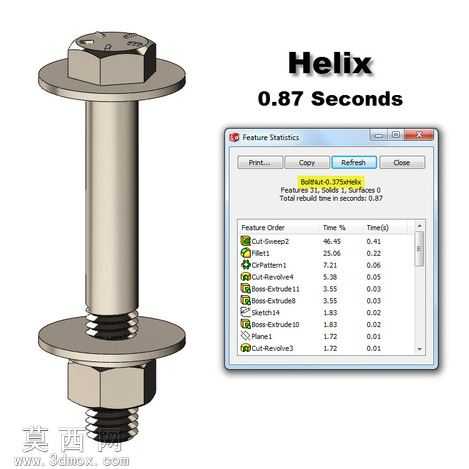

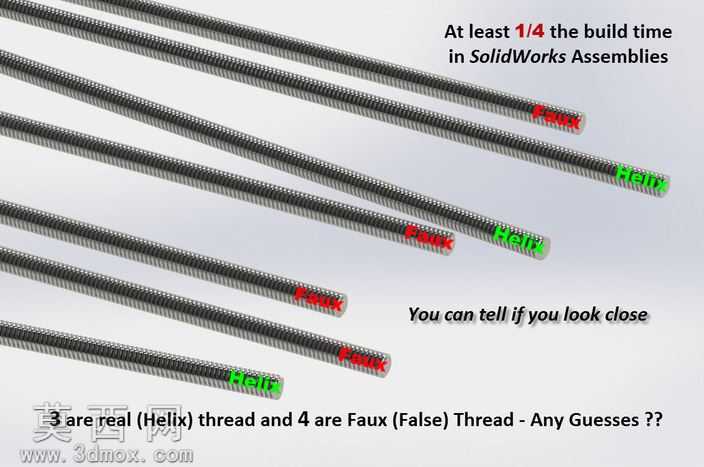

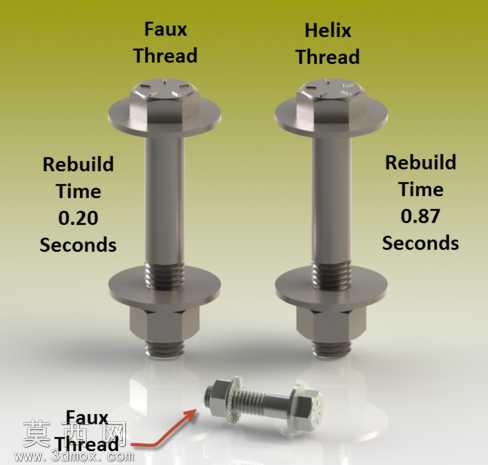

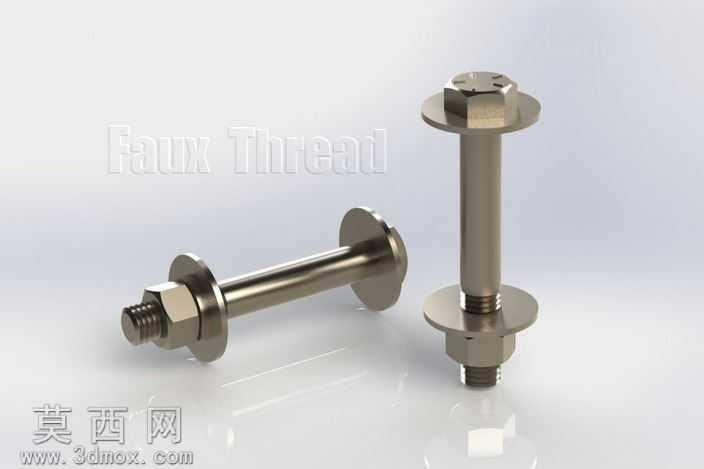

本次建模围绕螺栓紧固件的螺纹结构优化展开，核心目标是在保证视觉呈现效果贴近真实螺纹的前提下，大幅降低模型重建耗时，提升大型装配体、动态动画场景下的模型运行流畅度。建模过程中首先完成螺栓主体、配套螺母、平垫片的基础结构搭建，严格遵循紧固件的常规尺寸比例，确定螺栓杆径、头部法兰尺寸、螺母对边宽度、垫片内外径与厚度的参数关系，保证各零件装配时的配合精度，避免出现干涉错位问题。螺纹结构部分摒弃传统扫描切除生成真实螺旋螺纹的方案，采用仿造螺纹的建模逻辑，通过在螺栓杆对应螺纹段、螺母内孔壁构建贴合螺纹视觉特征的纹理结构，模拟真实螺纹的牙型起伏与螺旋走向，在照片级渲染模式下，该仿造螺纹的视觉表现与真实扫描螺纹几乎无差异，能够满足常规产品展示、装配示意的视觉需求。材质配置上，为所有金属零件赋予合金钢材质，调整金属粗糙度、反射率参数，还原镀锌紧固件的哑光金属质感，搭配浅渐变背景搭建渲染场景，添加柔和的环境光与定向补光，突出零件的轮廓结构与金属光泽，同时通过渲染对比直观呈现两种螺纹方案的重建时间差异，仿螺纹方案重建耗时仅0.20秒，远低于真实螺旋螺纹0.87秒的重建耗时，在包含大量紧固件的大型装配体、需要实时运算的机构动画场景中，该方案能够大幅降低软件运算负载，减少卡顿、加载等待的问题。建模过程中同步完成不同版本的模型适配，保证模型可在不同版本的三维软件中正常打开编辑，除主体螺栓组件外，额外补充小规格螺栓的仿螺纹建模示例，清晰展示仿螺纹结构的细节处理方式，为同类紧固件的高效建模提供可参考的实现思路，兼顾视觉呈现效果与模型运行性能，适配不同使用场景下的建模需求。
