八工位数控车床回转刀架结构设计

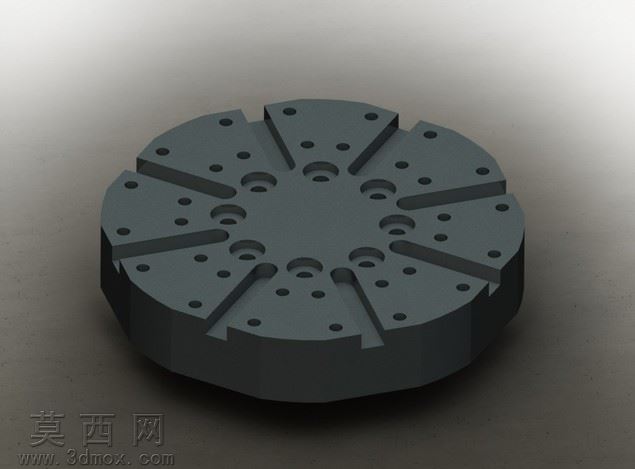

本作品为数控车床配套的八工位回转刀架三维结构设计，整体采用圆盘式回转基体作为核心承载结构，建模过程中严格遵循机床刀架的实际装配逻辑，先完成中心定位基准轴的特征搭建，再依次构建周向均匀分布的八个刀具安装工位，每个工位均设计有适配标准车刀的定位槽、紧固螺纹孔组，确保刀具安装后的位置精度与装夹刚性。建模阶段对刀架基体的分层结构做了精细化处理，区分了上层刀具安装面、中间回转定位层、底部传动连接层的不同厚度与特征，所有孔位特征均按照机械加工工艺要求做了倒角、沉头处理，避免出现无法落地加工的尖锐结构。渲染环节采用哑光铸铁材质模拟刀架实际加工后的金属质感，调整环境光角度突出基体表面的孔位排布与工位分隔槽的结构层次，通过柔和的阴影效果强化刀架的厚重感与工业属性，还原真实机床部件的视觉效果。结构设计上，周向工位之间设置有径向分隔槽，既可以减少刀架回转过程中的转动惯量，也能避免不同工位刀具在加工过程中产生干涉；中心区域设计有多层环形定位孔与弧形锁紧槽，用于配合刀架内部的分度机构、锁紧机构实现工位的精准切换与加工时的刚性锁止，每个刀具安装工位的孔位排布均经过位置度校验，保证换刀后刀具的刀尖位置偏差控制在数控车床允许的精度范围内。设计思路围绕数控车床自动换刀的核心需求展开，优先保证刀架的装夹稳定性与分度精度，在满足八工位刀具容纳能力的前提下尽可能压缩刀架的整体厚度与外径尺寸，减少刀架对车床加工空间的占用，基体上的减重孔设计在不降低结构刚性的前提下有效减轻了刀架整体重量，降低回转驱动机构的负载，提升换刀动作的响应速度。
