球笼式等速万向联轴器结构展示

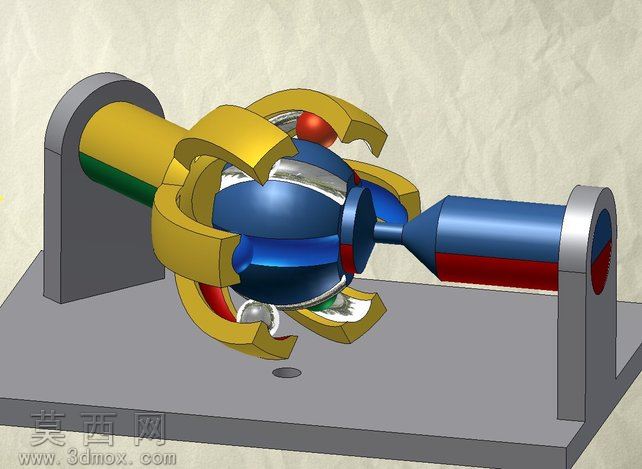

本作品为球笼式CV耦合也就是等速万向联轴器的三维建模作品，建模过程中严格遵循等速万向节的传动原理进行结构还原，完整呈现了球笼联轴器的核心组成部分。建模阶段首先搭建两侧的轴端支撑结构，采用灰铸铁质感的材质表现固定支座的厚重稳定特性，支座上的轴孔与传动轴采用间隙配合的结构设计，还原真实装配关系。中间核心传动部分，首先构建中心传力钢球，采用高反光金属材质模拟轴承钢的光洁质感，六个传力钢球均匀分布在星形套与钟形壳的滚道内，星形套与主动轴采用一体化建模设计，表面做淬硬钢的金属质感处理，滚道曲面严格按照等速传动的共轭曲面参数构建，保证两轴存在夹角时钢球始终处于两轴夹角的平分面上，实现等速传动。外侧的保持架也就是球笼采用笼式镂空结构，建模时精准开出六个对应钢球的窗孔，窗孔与钢球采用小间隙配合的结构设计，保持架材质采用合金结构钢的哑光金属质感，既保证结构强度又清晰区分不同部件。钟形壳与从动轴连接，外壳曲面做流线型过渡处理，内部滚道与星形套滚道对应匹配，保证钢球的滚动轨迹精准。两侧传动轴分别采用黄、蓝、红三色分段材质区分轴段，清晰展示轴的装配层次，绿色密封圈采用橡胶材质表现，还原密封结构的位置与形态。底座采用平板式安装结构，表面做铸造质感的哑光处理，预留安装孔位还原真实安装场景。渲染阶段采用柔和的漫反射光源，突出金属部件的质感层次，半剖开的展示方式清晰呈现内部钢球、保持架、内外滚道的配合关系，直观展示球笼联轴器可在两轴存在角位移时稳定传递扭矩的工作原理，整个建模过程严格遵循机械设计的尺寸比例，各部件的装配关系完全符合实际产品的结构逻辑，既保证了外观的视觉表现力，又精准还原了球笼式等速万向节的核心传动结构，可用于机械原理教学、传动部件结构展示等场景。
