80毫米轮径固定式定向工业脚轮

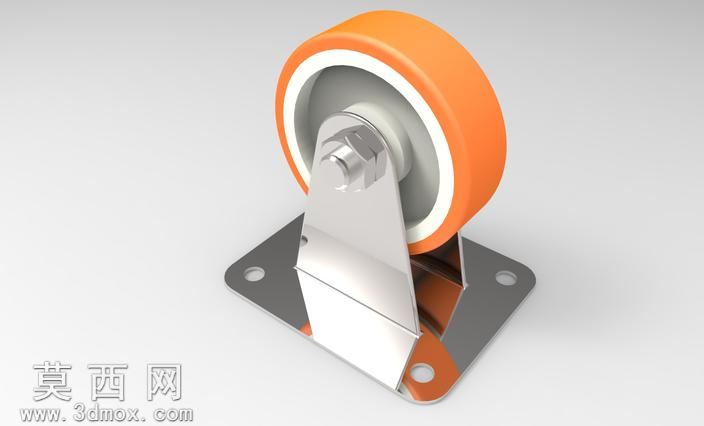

本作品为80毫米轮径的固定式定向脚轮三维模型，采用SolidWorks2013完成全参数化建模，所有零部件均按照工业脚轮实际生产尺寸进行1:1还原，建模过程中对脚轮的各个组成部分进行了独立的零件绘制，再通过装配体环境完成整体组装，严格匹配各部件的装配公差与配合关系，确保模型可直接用于工程出图、结构验证以及后续的仿真分析工作。模型整体由顶部安装支架、支撑立架、轮轴组件、滚轮主体四个核心部分构成，安装支架采用方形带安装孔的钣金结构设计，建模时通过钣金模块完成折弯、冲孔特征的绘制，还原了钣金件的折弯圆角与安装孔的倒角细节；支撑立架为双侧对称的冲压折弯结构，通过螺栓与顶部安装支架刚性连接，建模时还原了支架的加强弯折结构，保证结构强度的呈现符合实际产品的力学设计逻辑。轮轴组件包含六角螺栓、锁紧螺母、轴套三个部分，建模时还原了螺纹的细节特征以及轴套与滚轮内孔的间隙配合关系，可直观展示轮组的转动连接结构。滚轮部分采用双材质复合结构设计，外层为橙色聚氨酯包胶层，中层为白色硬质尼龙支撑层，内层为灰色金属轮毂，建模时通过多实体建模方式区分不同材质区域，后续在渲染环节分别赋予对应的材质属性：聚氨酯包胶层赋予哑光带轻微弹性质感的橙色橡胶材质，调整粗糙度参数还原包胶轮的防滑表面质感；白色尼龙层赋予半哑光硬质塑料材质，金属轮毂与金属支架部分赋予拉丝不锈钢材质，金属螺栓螺母赋予镀锌亮面金属材质，安装底板的底面做了轻微的磨砂质感处理，还原实际冲压钣金的表面效果。渲染环节采用工作室均匀布光，添加柔和的环境反射效果，清晰呈现各个部件的材质差异与结构细节，同时对支架的弯折处、轮轴的装配位置做了重点光影突出，方便查看结构连接关系。该固定脚轮为定向行走结构，无转向回转机构，适用于各类工业设备、仓储货架、周转推车的定向移动支撑场景，建模过程中充分考虑了实际产品的生产工艺，所有钣金折弯半径、材料厚度、包胶层厚度均符合行业通用生产标准，模型无破面、无冗余特征，结构树清晰可编辑，可根据实际使用需求修改轮径、安装孔距、支架厚度等参数，快速衍生出不同规格的同系列固定脚轮模型。
