精密珠宝维修用螺丝批套装三维设计

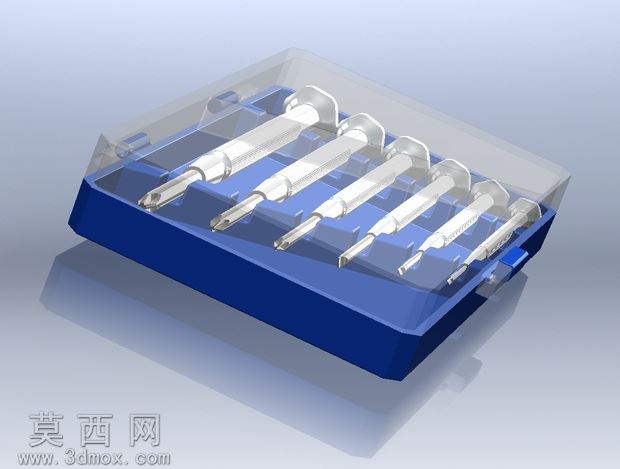

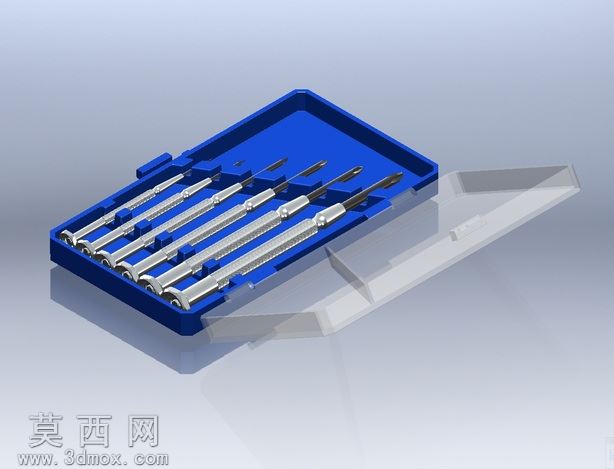

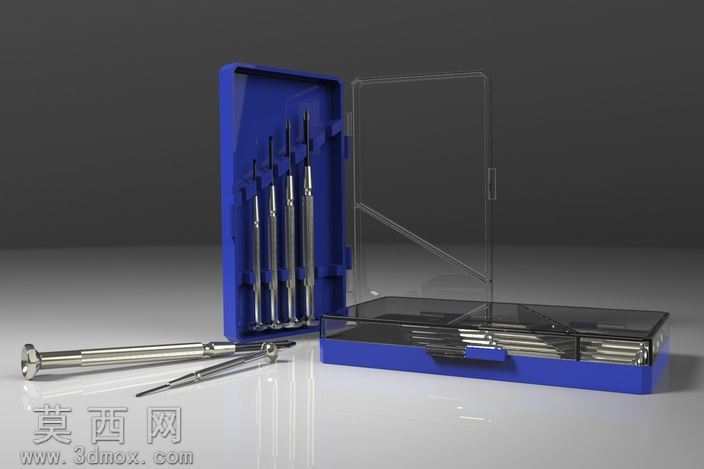

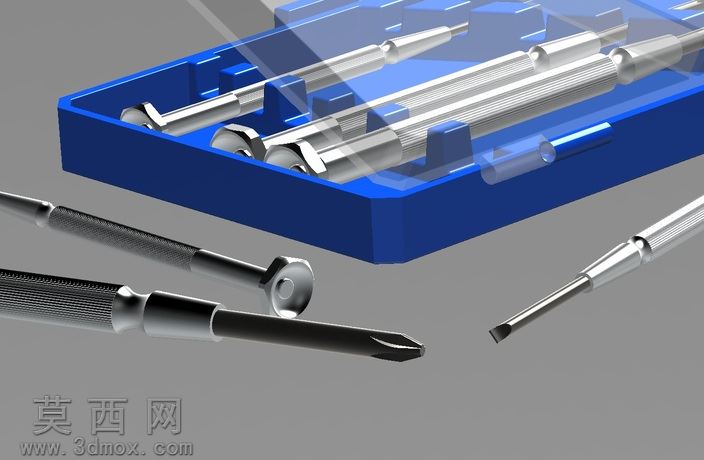

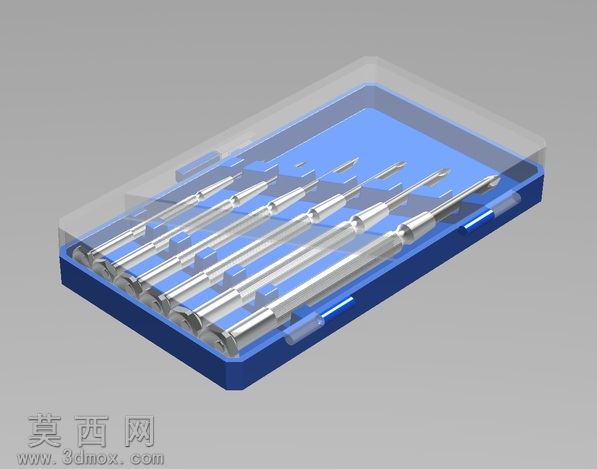

本套螺丝批套装的三维建模围绕精密维修场景的使用需求展开，整体采用SolidWorks完成全参数化结构设计，建模过程中严格遵循手动五金工具的尺寸规范，对每一处结构细节都做了精准还原。首先针对批头部分，逐一绘制不同规格批头的杆身、工作端轮廓，通过旋转、拉伸切除等特征完成批头的实体建模，还原不同批头适配微小螺丝的精密结构，保证批头与手柄连接位的同轴度公差符合实际生产要求，批头表面做了金属切削纹理的细节处理，还原精密加工的质感。手柄部分依据人体工学握持需求建模，做了防滑纹理的凹凸结构设计，既保证握持时的摩擦力，也兼顾外观的精致感，手柄与批头的连接卡位做了精准的配合公差设计，确保装配后无松动、可顺畅更换批头。收纳盒部分采用上下开合的结构设计，盒体分为蓝色硬质底座与透明上盖两部分，底座内部设计了对应每支螺丝批的卡位槽，可将批具整齐固定避免晃动，透明上盖做了薄壁抽壳处理，还原透明塑料件的壁厚特征，同时设计了盒体的卡扣闭合结构，保证开合顺畅、闭合后盒体不会意外散开。渲染阶段采用Keyshot完成材质与场景搭建，金属批头部分赋予抛光不锈钢材质，调整反射参数还原金属的冷冽光泽与细腻反光，手柄部分赋予哑光防滑塑胶材质，调整粗糙度参数模拟握持面的磨砂质感；收纳盒底座赋予深蓝色硬质工程塑料材质，透明上盖赋予高透PC材质，调整折射参数还原透明塑料的通透感与轻微的光线折射效果。场景搭建采用简洁的浅灰色反光台面，搭配柔和的影棚布光，通过主光、辅光、轮廓光的组合，清晰展现套装各部分的结构细节与材质质感，既突出工具的精密属性，也还原产品收纳与展开使用的真实状态。整套设计完整还原了精密螺丝批套装的产品结构，从单个零件的尺寸参数到整体装配的配合关系都贴合实际产品的生产逻辑，可用于产品展示、结构验证等场景。
