1/4-20螺纹镶滚花调节旋钮结构设计

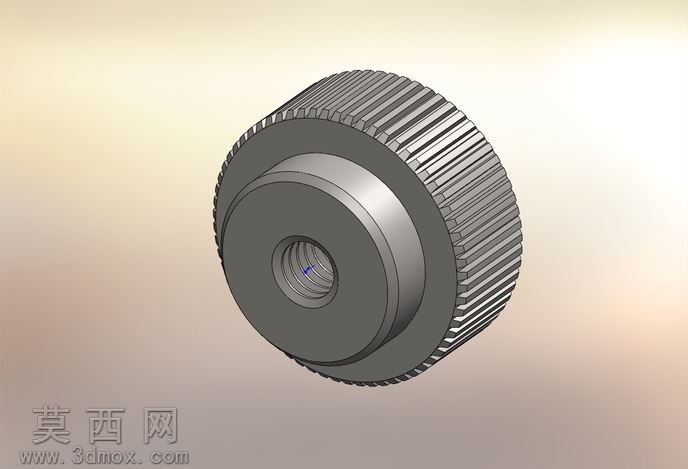

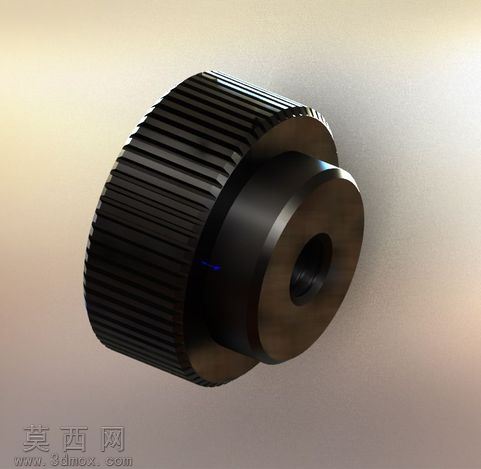

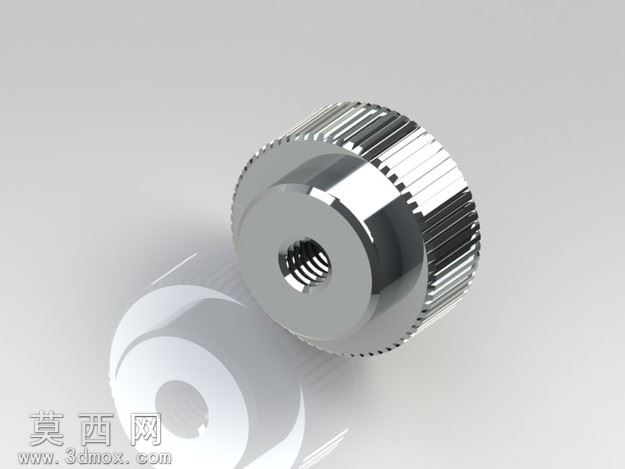

本作品为带1/4-20内螺纹的镶装式滚花旋钮三维建模作品，建模过程以SolidWorks为核心工具完成全参数化结构搭建，整体建模逻辑遵循机械加工零件的成型顺序，先通过旋转凸台命令生成旋钮的基体轮廓，区分出大直径滚花握持段与小直径同轴凸台段，保证两段结构的同轴度公差符合装配要求。针对外圈的直纹滚花结构，建模时先绘制单条滚花齿的截面轮廓，通过圆周阵列命令沿旋钮外圈均匀排布所有齿形，阵列过程严格控制齿距与齿深参数，还原真实滚花加工后的纹理触感特征，既保证外观还原度，也通过参数化设置支持后续调整滚花规格适配不同握持需求。中心的1/4-20内螺纹结构采用软件内置的螺纹特征命令生成，严格匹配美制统一螺纹的牙型角、螺距与小径尺寸，确保螺纹部分的装配通用性，可直接与对应规格的外螺纹紧固件配合实现调节、锁紧功能。材质渲染阶段，为旋钮赋予哑光金属材质，模拟钢制零件经表面发黑处理后的质感，滚花齿面通过细微的粗糙度参数调整，区分出齿顶与齿槽的光影差异，凸台端面与内螺纹孔壁设置更高的光洁度参数，还原机械加工后不同加工面的表面质感差异。结构设计上，整体采用台阶式圆柱造型，大直径外圈的滚花设计用于增大手指拧动时的摩擦力，无需借助工具即可手动完成拧紧或调节操作，小直径凸台可嵌入对应安装面板的定位孔内，实现旋钮的径向限位，避免拧动过程中出现偏摆。建模全程对所有锐边添加了符合工艺要求的微小倒角，既避免实际使用时的锐边划伤风险，也还原了五金零件机加工后的去毛刺工序特征，所有特征均保留完整建模历史，支持后续修改尺寸参数衍生不同规格的同类型旋钮产品，模型导出的STEP、IGES等通用格式可适配多数三维工程软件，直接用于装配验证或工程出图场景。
