可移动多层旋转式物料存放辊架

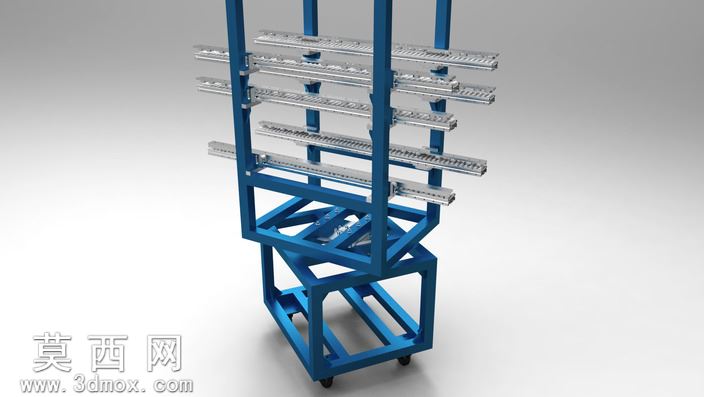

本作品为面向车间物料周转场景设计的便携式旋转辊存放架，整体采用三维参数化建模完成，建模过程中严格遵循机械工装的结构合理性原则，对每一处连接节点、支撑结构都做了符合实际加工逻辑的特征搭建。模型渲染阶段采用哑光金属材质模拟主体方钢焊接框架，还原工业钢制工装的磨砂金属质感，层架的辊道部分采用亮面金属材质区分，搭配底部黑色橡胶脚轮材质，通过光影调整突出框架的方正结构与层架的排布层次，渲染效果清晰展现设备的整体形态与结构细节。结构设计上，整体采用立式框架布局，底部为方形焊接底座，底座下方配置四个万向脚轮，满足设备整体便携移动、灵活转场的使用需求；底座上方设置多层可旋转的辊道置物层，每层辊道采用平行排布的金属辊轴结构，可顺畅承托长条状物料，层架与主立柱通过旋转连接结构装配，可根据取放物料的需求转动对应层架，避免多层结构带来的取料遮挡问题；主立柱采用四根竖向方钢作为主支撑，搭配横向连接杆件做结构加固，保证多层置物状态下的整体结构强度，避免满载时出现框架变形。设计思路围绕车间零散长条物料的临时存放、短距离搬运需求展开，摒弃传统固定置物架无法灵活移动、取料不便的缺陷，通过旋转层架的设计压缩置物空间占用，同时提升物料取放的操作便捷性，底部脚轮配置适配车间不同工位间的物料转运需求，辊道式层架可减少物料取放时的摩擦阻力，适配长条型五金件、加工胚料等物料的存放周转，建模过程中对各部件的装配间隙做了合理预留，所有焊接位置、连接孔位都符合实际钣金焊接加工的工艺要求，模型可直接用于工装方案展示、结构验证以及后续的加工出图参考。
