多规格软管卡箍紧固连接件结构设计

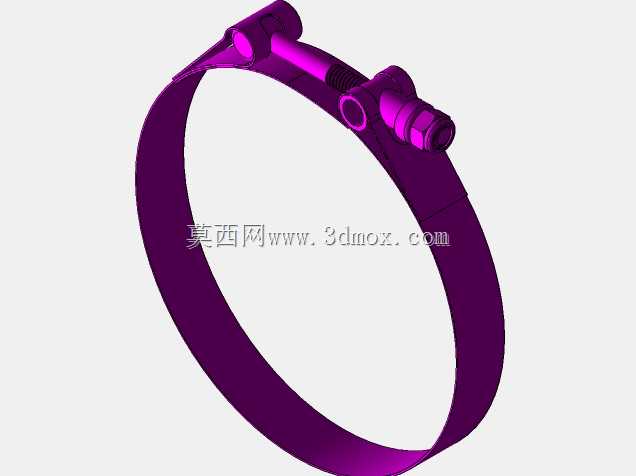

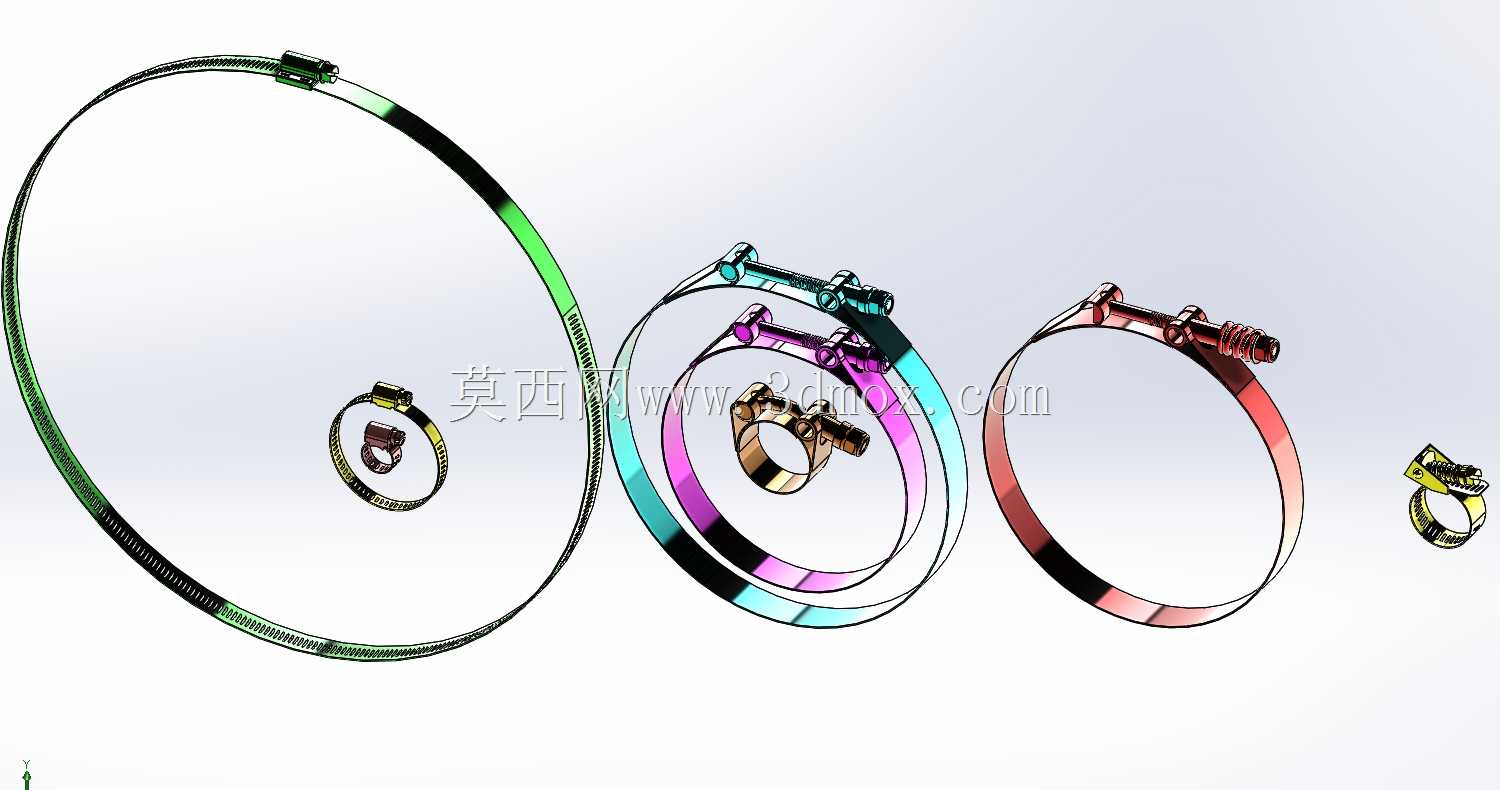

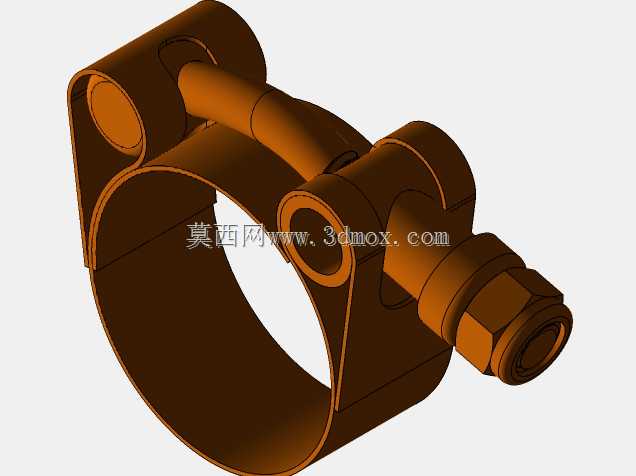

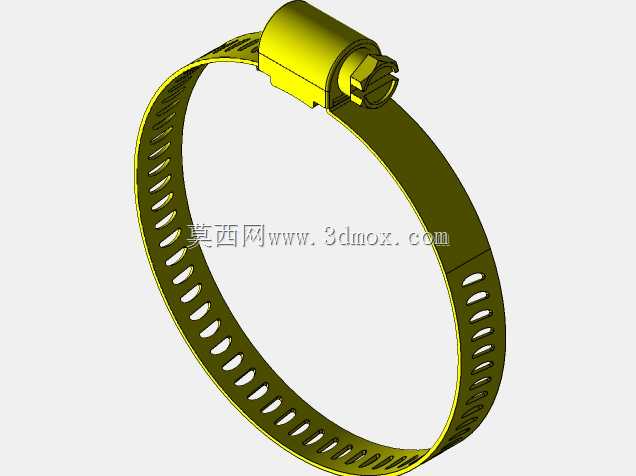

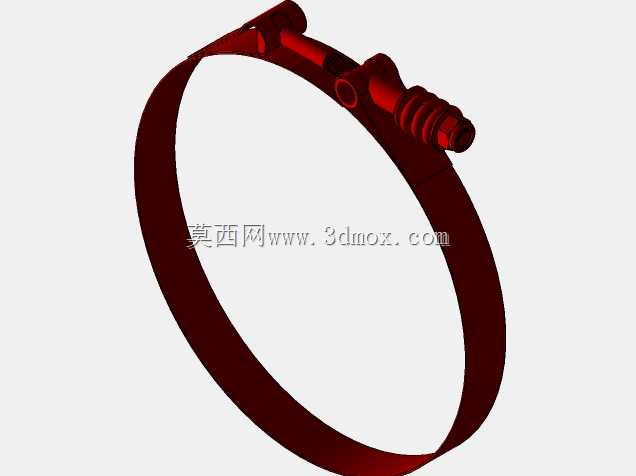

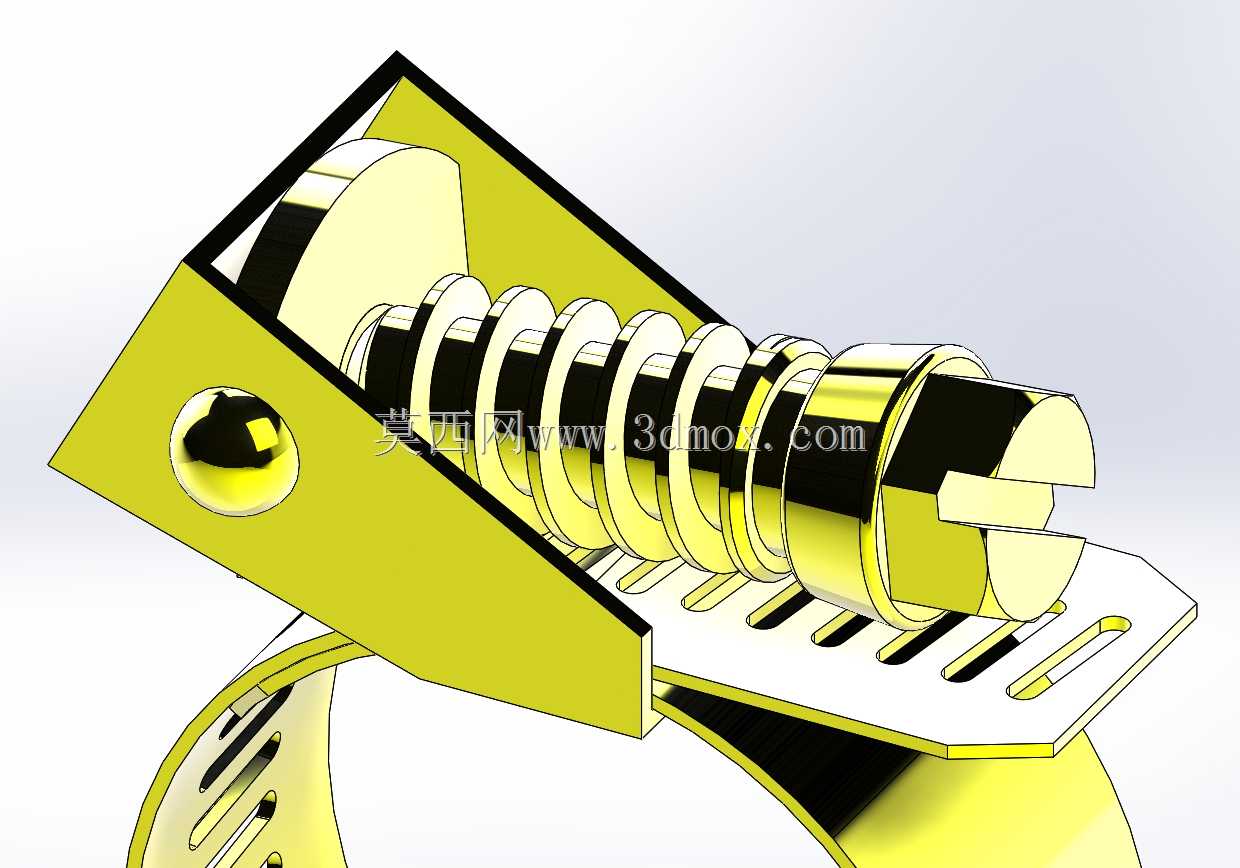

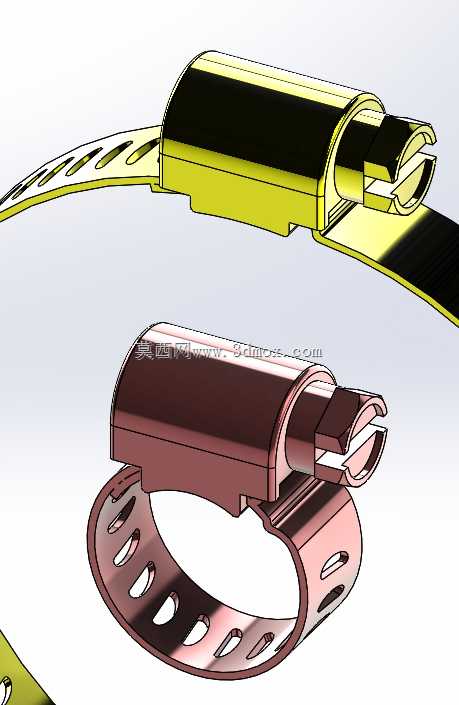

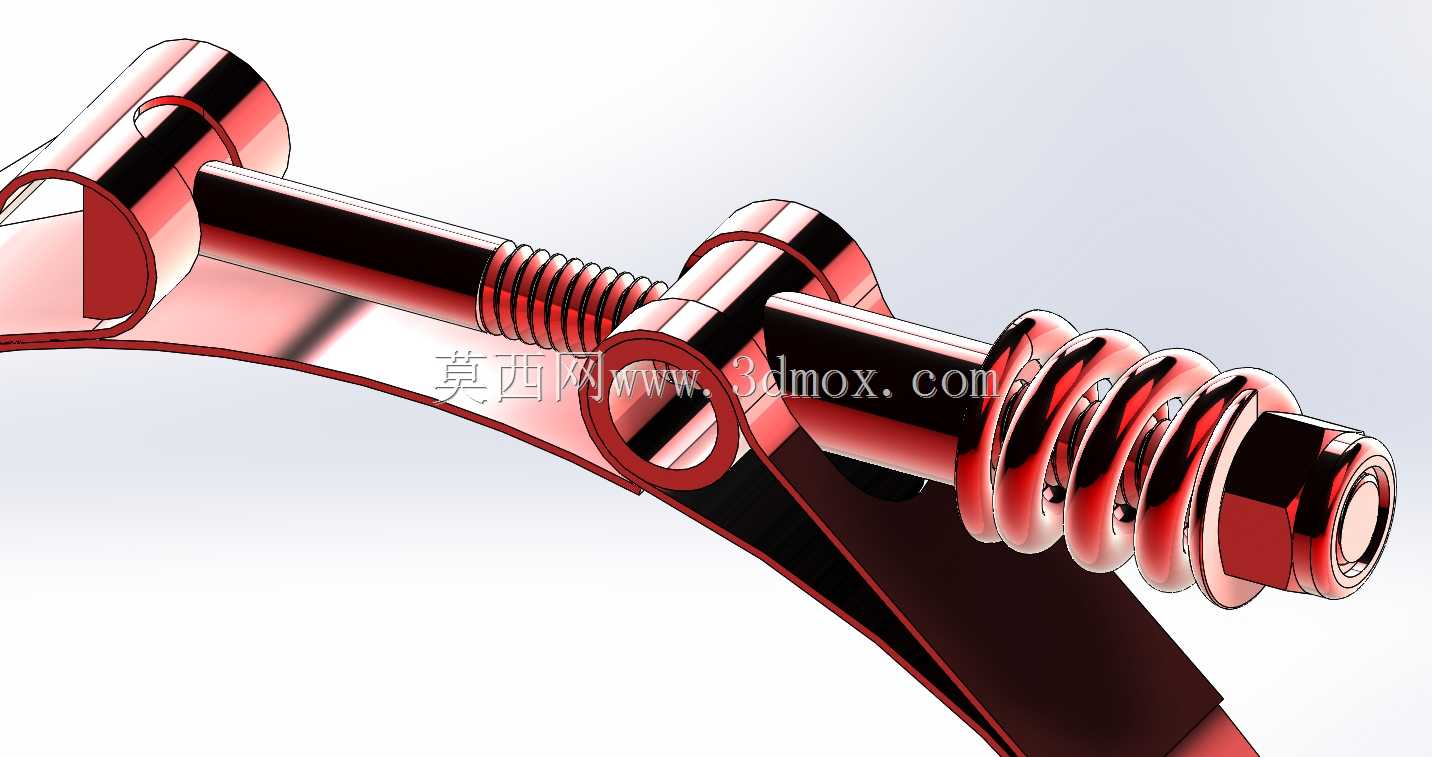

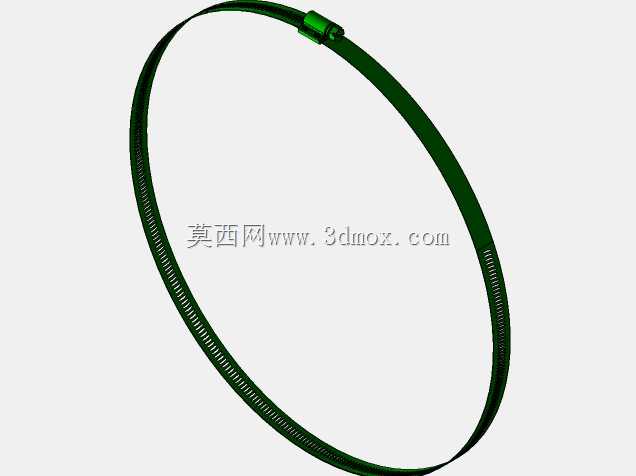

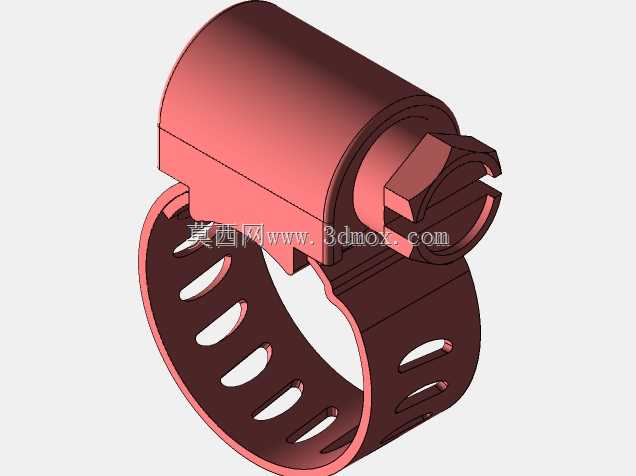

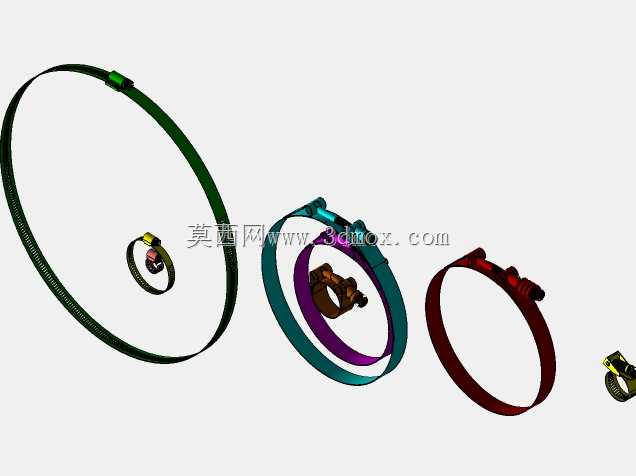

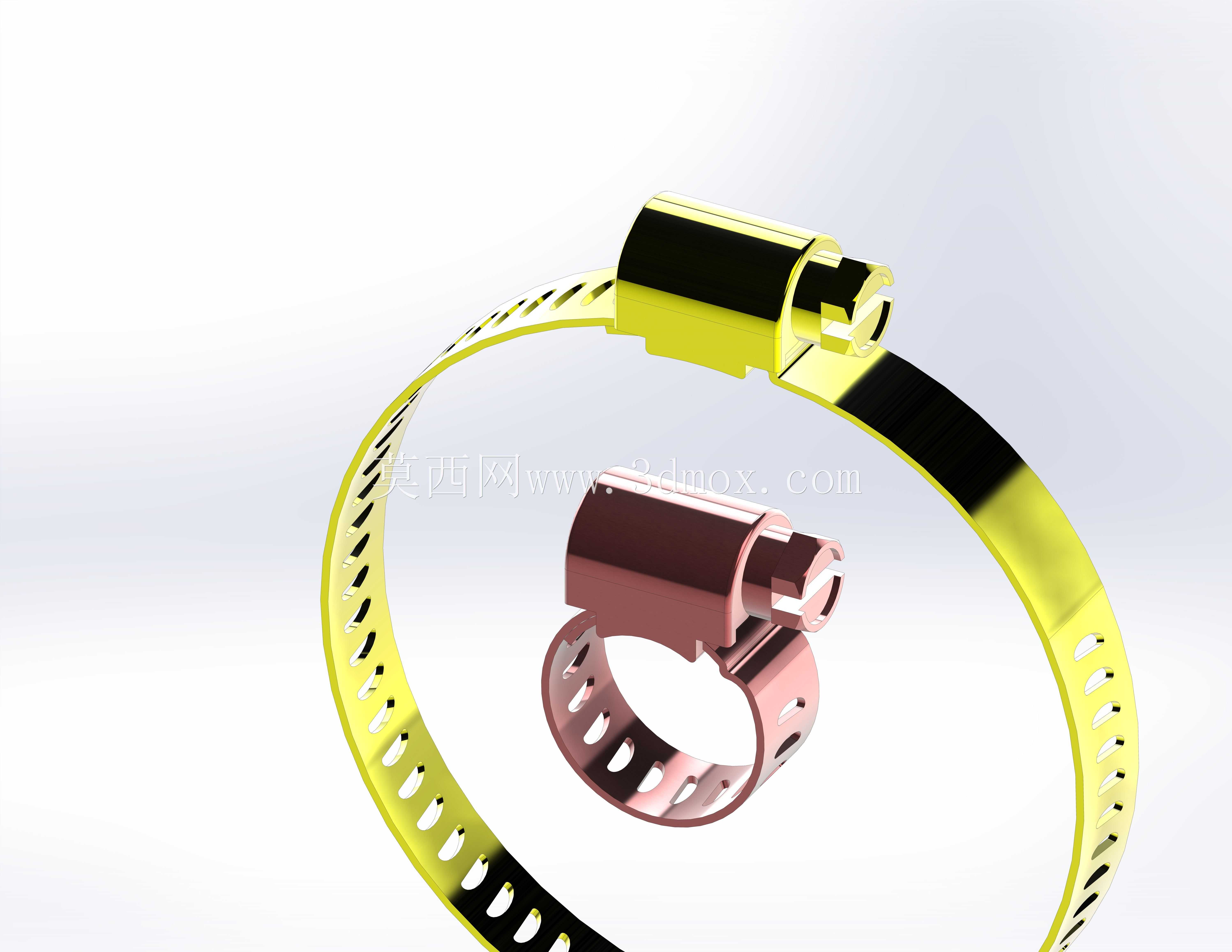

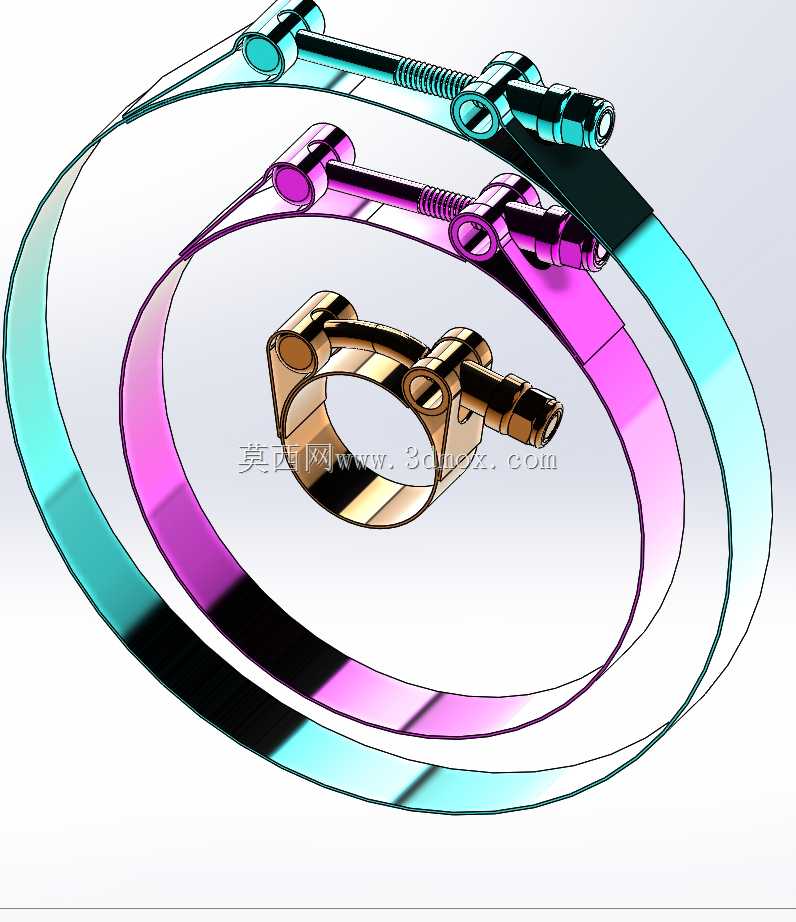

在流体输送管路系统的搭建与运维场景中，软管卡箍是实现柔性管路与硬管接头、设备接口可靠密封连接的核心紧固配件，广泛应用于民用给排水、车用油路气路、工业气动液压回路、农业灌溉管网、暖通空调管路等多个领域，承担着锁紧管路对接位置、防止介质泄漏、抵抗管路振动松脱的关键作用，其结构合理性直接决定管路系统的运行稳定性与密封可靠性。本次设计覆盖了蜗杆传动式、螺栓锁紧式、恒张力补偿式三类主流软管卡箍结构，适配不同压力等级、不同振动工况、不同管径规格的软管连接需求。蜗杆式卡箍通过蜗杆与钢带齿槽的啮合传动实现无级缩径，锁紧过程顺滑连续，可适配一定范围内的管径公差，安装操作便捷，适合低压流体输送场景下的常规软管固定；螺栓卡箍通过两侧螺栓的同步拧紧实现钢带的均匀收紧，锁紧力更大、连接强度更高，可承受更高的管路压力与外部拉扯载荷，多用于中压气动、液压回路的软管连接场景；恒张力螺栓卡箍在常规螺栓卡箍的结构基础上增设了弹性补偿结构，可在管路受温度变化出现热胀冷缩、长期运行出现材料蠕变时，自动补偿锁紧力的衰减，持续保持稳定的抱紧力，避免长期使用后出现松脱泄漏问题，适配温差大、振动强的复杂工况。设计过程中针对不同规格卡箍的安装边界做了系统性适配，小规格卡箍适配小口径气动软管、燃油软管的紧凑安装空间，钢带宽度窄、螺栓头尺寸小，可在狭小的设备舱、管路密集区域完成安装操作；大规格卡箍适配大口径给排水软管、农业输水管路，钢带厚度与宽度同步提升，螺栓规格匹配更大的锁紧扭矩需求，可提供足够的抱紧强度。所有卡箍的钢带均做了圆弧边缘处理，避免安装与使用过程中割伤软管外壁，锁紧部件的受力路径经过优化，确保抱紧力沿卡箍圆周方向均匀分布，避免局部应力集中导致的软管压损或密封失效，同时预留了标准工具的操作空间，适配普通螺丝刀、扳手等常规安装工具的作业需求，无需专用工装即可完成安装与拆卸，兼顾了连接可靠性与现场运维的便捷性。
