带齿棘轮棘爪间歇传动结构设计

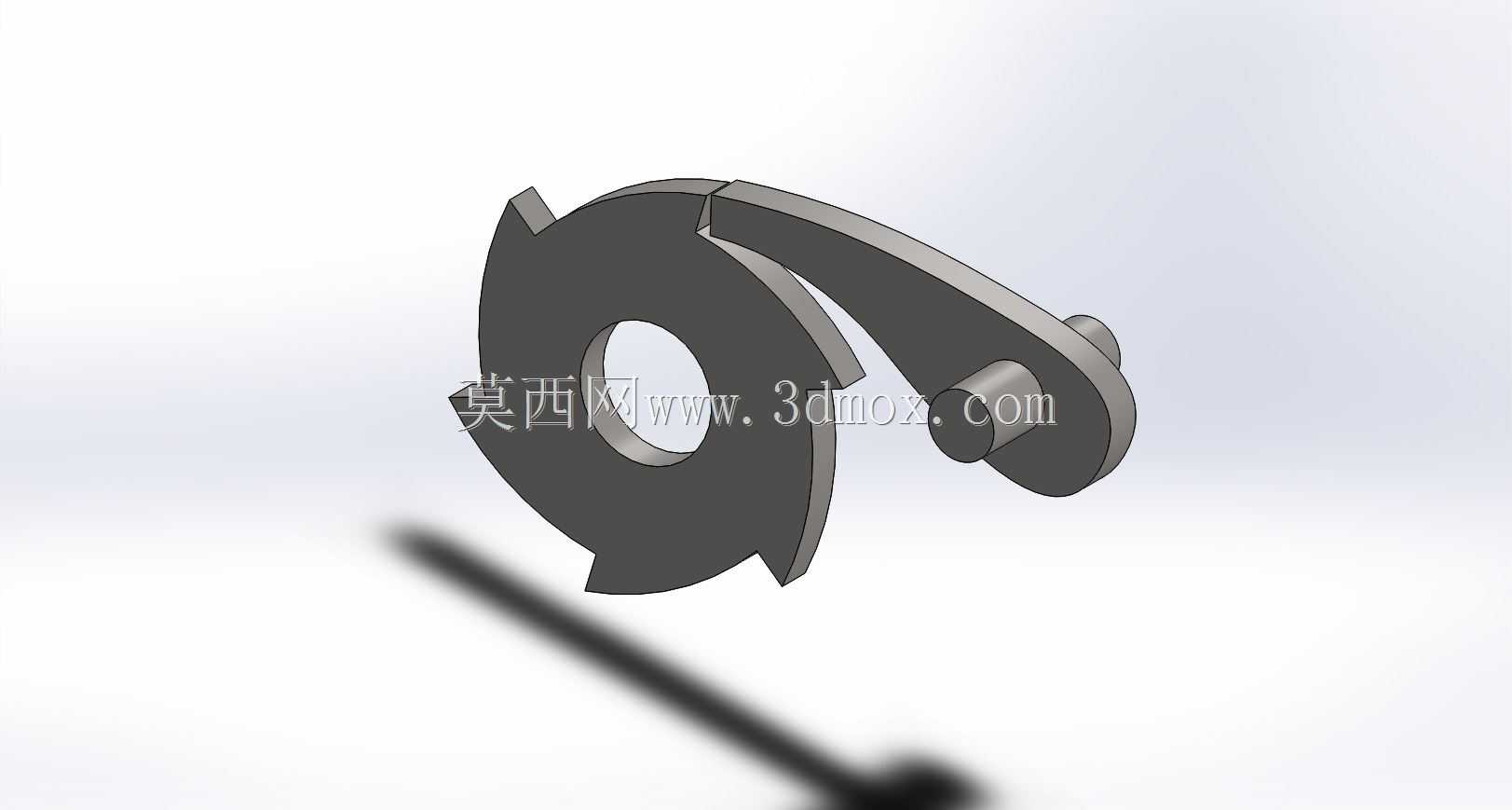

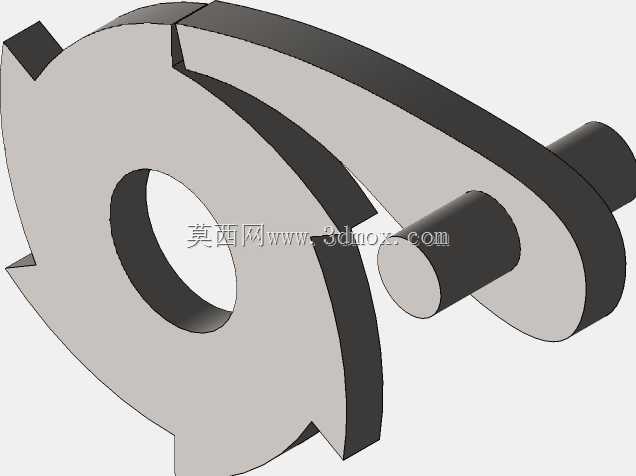

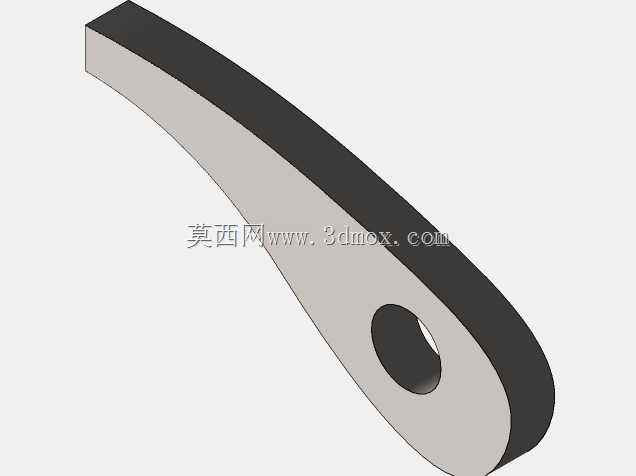

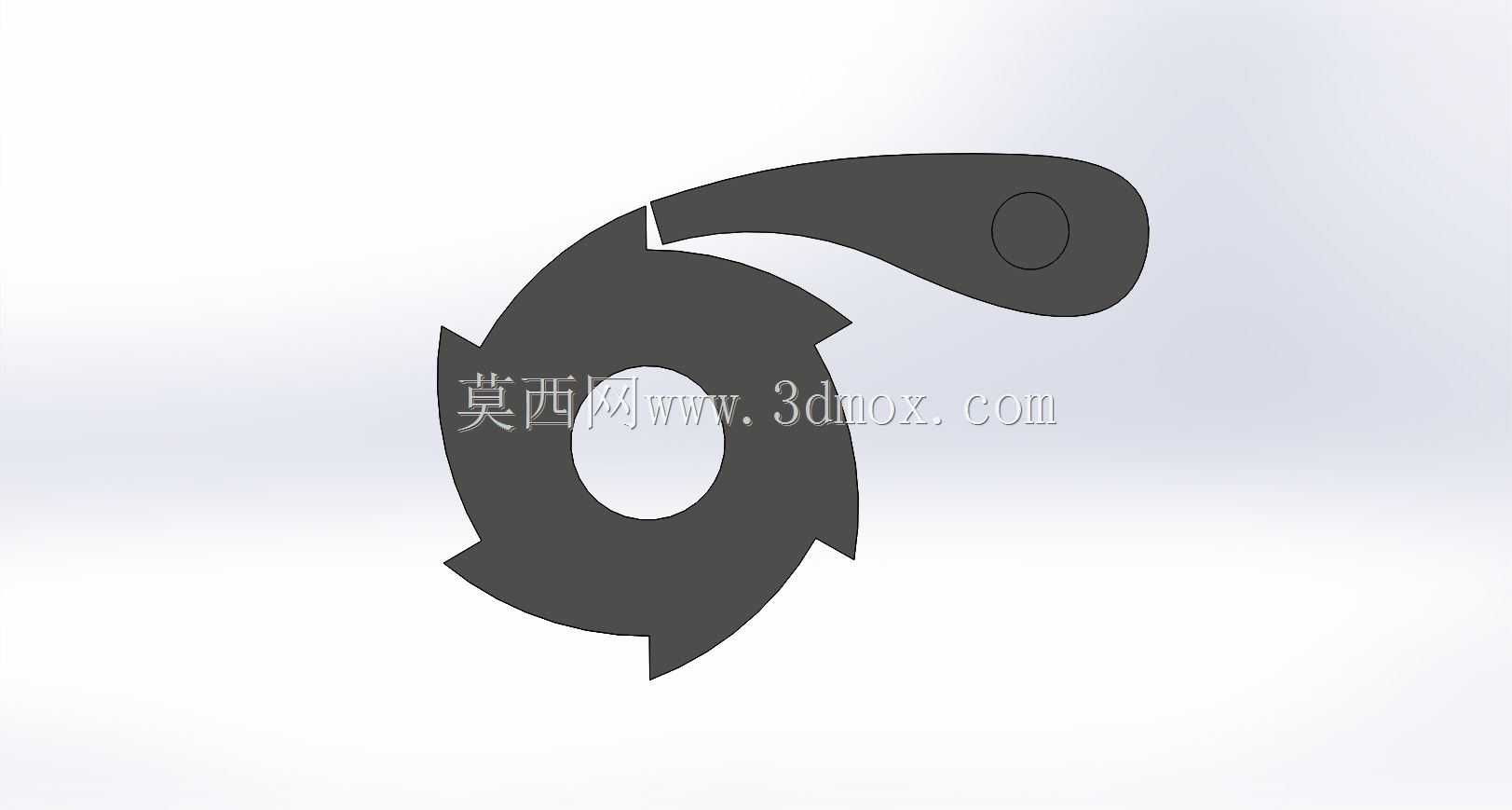

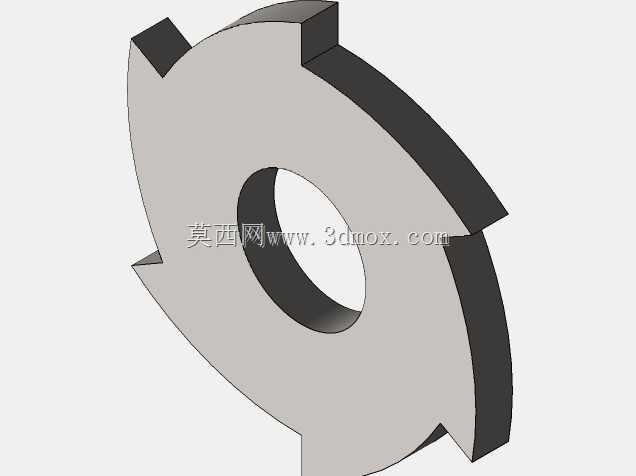

这套棘轮棘爪传动结构，是机械领域实现单向间歇运动的核心执行部件，广泛应用在各类需要单向步进、止逆锁止的机械设备中，常见的应用场景涵盖起重设备的防逆转机构、机床的进给分度单元、自行车飞轮传动结构、自动化生产线的间歇送料装置、手动绞车的锁止结构以及各类计数、步进类工装设备中，是机械传动系统里实现单向间歇运动最经典、可靠性最高的结构形式之一。从实际功能来看，这套结构核心作用是将摆杆的往复摆动转化为棘轮的单向步进转动，同时依靠棘爪与棘轮齿槽的卡合实现反向锁止，避免传动链路出现逆转滑脱的问题，在起重类设备中可以防止吊重下坠，在进给机构中可以保证每次进给的步距精准可控，在止逆场景下可以完全抵消反向载荷带来的回转趋势，不需要额外配置锁止结构就能实现可靠的单向传动。从设计思路来看，这套结构的棘轮采用了不对称齿形设计，齿面的工作侧做了适配棘爪卡入的倾角处理，保证棘爪在弹簧力或者自重作用下能顺利滑入齿槽完成啮合，非工作侧则做了平缓的过渡曲面，让棘爪在回程时可以顺着齿背顺利滑过，不会出现卡滞或者打齿的问题；棘爪的铰接端做了同轴度适配的轴孔设计，摆臂长度经过力矩匹配，保证在最小摆角下就能推动棘轮转过一个齿距，同时棘爪的卡合端做了圆角过渡，减少长期啮合带来的齿面磨损，提升整体结构的使用寿命。从安装边界来看，棘轮的中心轴孔为标准通孔设计，可适配对应直径的传动轴做周向固定，棘轮的外径尺寸根据传动步距需求做了匹配，齿槽深度经过强度校核，能承受额定扭矩下的接触应力不会出现崩齿问题；棘爪的铰接孔位置与棘轮中心的中心距经过严格计算，保证棘爪在整个摆动行程中都能与棘轮齿面保持合适的啮合间隙，不会出现脱啮或者顶齿的问题，整体结构的外轮廓尺寸紧凑，不需要占用过大的安装空间，可以直接集成到各类设备的传动腔体内，适配不同设备的安装布局需求。这套结构没有冗余的设计部件，整体传动效率高，工作可靠性强，对使用环境的适应性好，不需要复杂的维护就能长期稳定工作，是间歇传动场景下性价比极高的机械结构方案。
