离心式涡轮叶轮精密结构设计

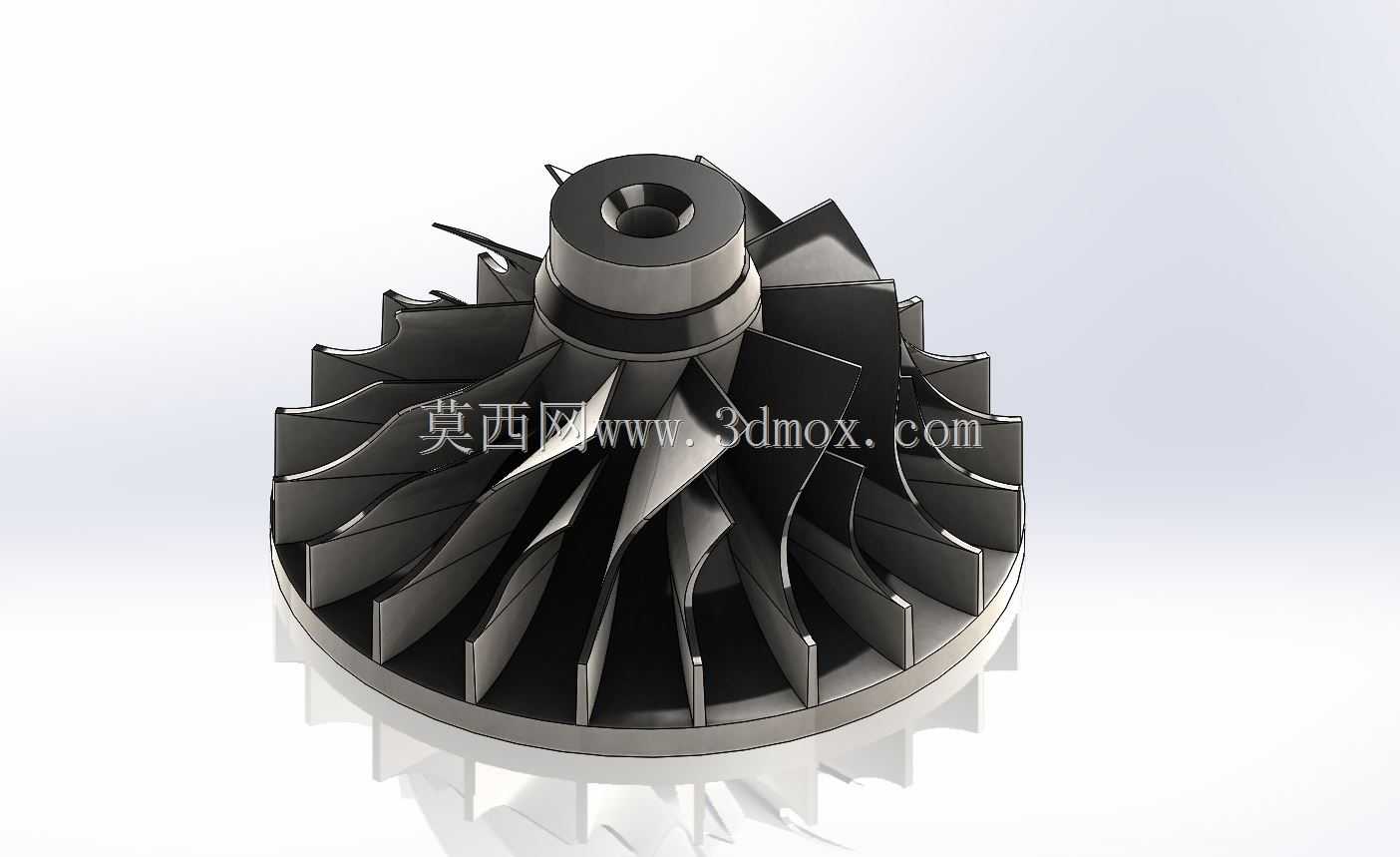

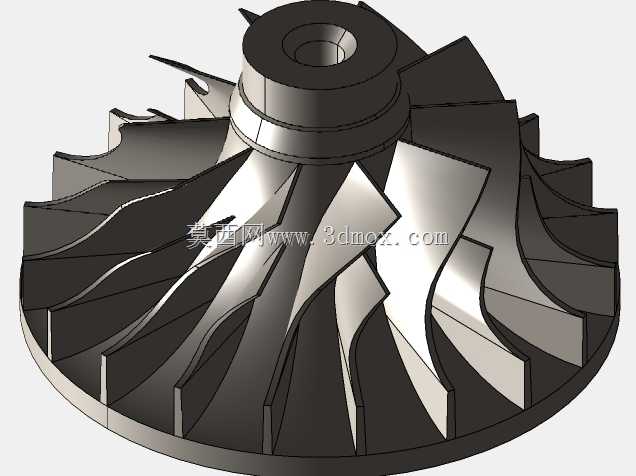

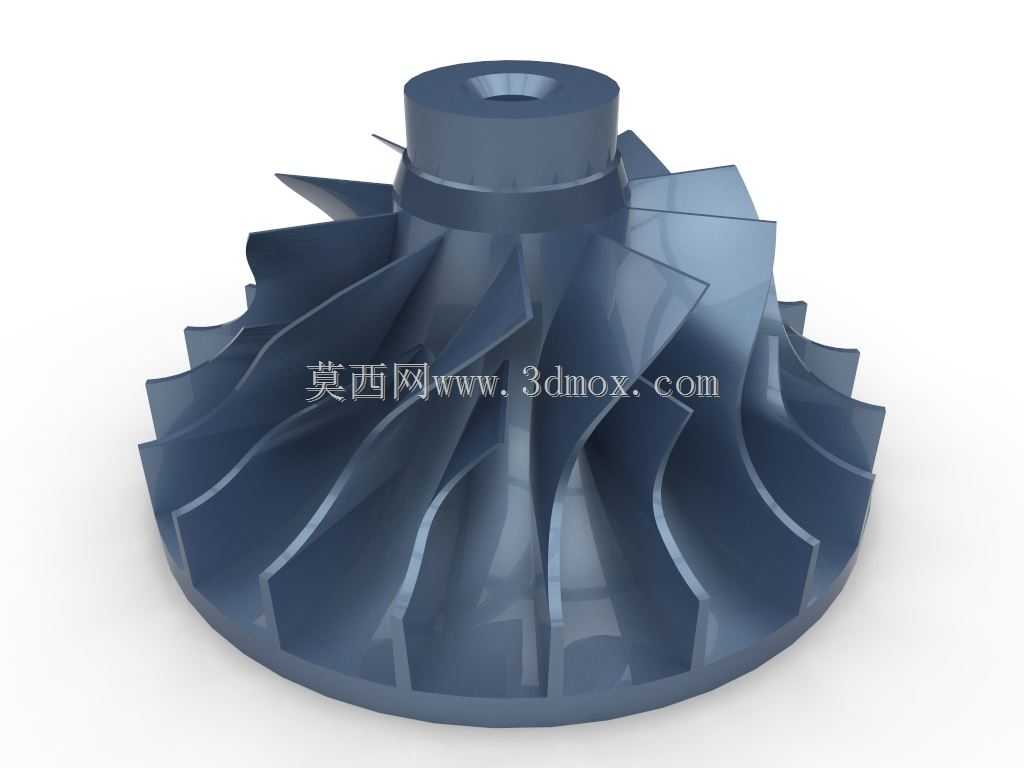

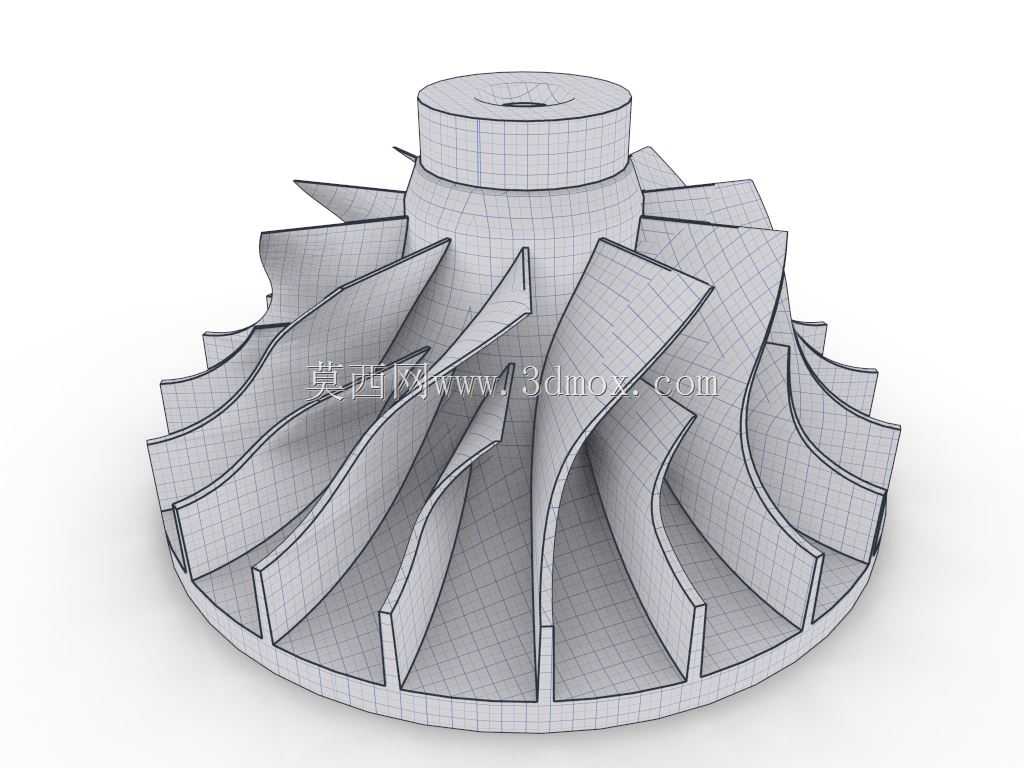

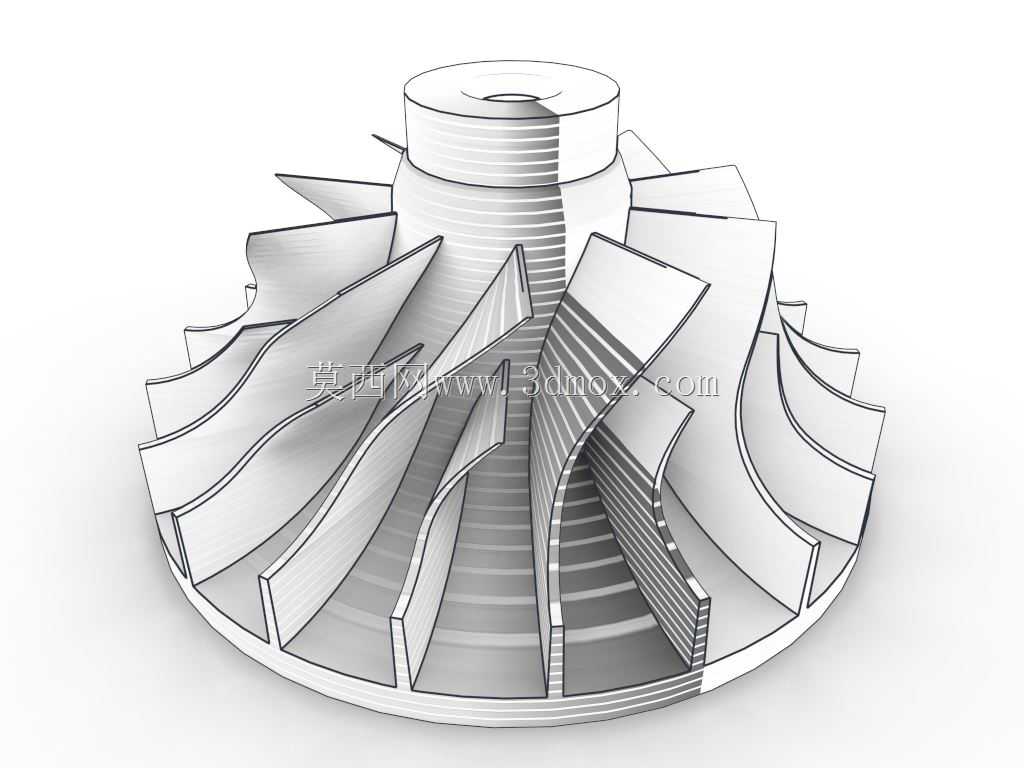

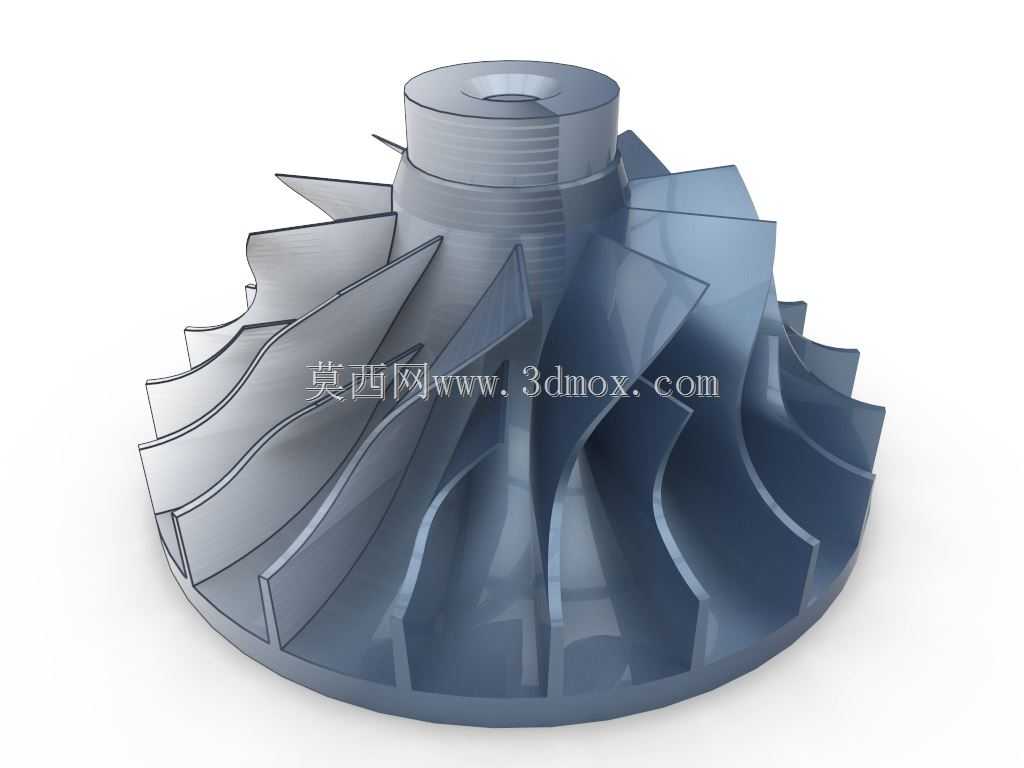

该涡轮叶轮作为流体能量转换的核心回转部件，广泛应用在涡轮增压动力单元、微型燃气轮机、工业离心压缩机、车用涡轮增压器以及航空辅助动力装置等场景中，核心作用是通过自身高速旋转，将流经叶片通道的流体动能、压力能完成定向转换，既可以作为膨胀端承接高温高压流体的冲击输出旋转机械能，也可作为压气端依靠旋转做功提升流体压力，是各类透平流体设备中决定能量转换效率的核心构件。从实际工况适配来看，这类叶轮需要长期在高转速、高交变应力甚至高温流体冲刷的环境下持续运行，因此设计阶段需要兼顾气动性能与结构可靠性的双重需求。在产品功能特性上，该叶轮采用后弯式三元扭曲叶片构型，叶片沿轮毂轴向呈空间曲面分布，每一片叶片的型线都经过流体力学仿真优化，能够在流体流经叶轮流道时最大程度减少流动分离、涡流损耗等问题，让流体在流道内完成平滑的能量传递，相比直叶片构型能够有效提升能量转换效率，同时降低运行过程中的气动噪声与气流脉动。叶轮中心设置带定位止口的安装轴孔，轴孔端面预留有同轴度定位基准面，能够与配套的转轴实现高精度过盈配合或者键连接，保证高速旋转时的动平衡精度，避免运行过程中出现偏心振动。在设计思路层面，该叶轮采用轮盘与叶片一体化的构型设计，叶片从轮盘基底平滑过渡延伸，叶根位置做了大圆角过渡处理，能够有效分散高速旋转时产生的离心应力，避免叶根位置出现应力集中导致的结构疲劳失效；叶片前缘做了圆弧修型，能够适配不同来流角度的流体冲击，降低入口处的流动损失，叶片尾缘做了减薄处理，减少流体流出时的尾迹涡流损失。整体外形为回转类锥台结构，轮盘从中心轴座位置向外缘平滑延展，外径尺寸根据适配的设备流量需求匹配设计，安装时仅需要保证中心轴孔与转轴的同轴度、叶轮端面与转轴轴线的垂直度，即可满足安装边界要求，不需要额外的复杂定位结构，适配各类透平设备的装配空间。叶轮的叶片数量经过匹配计算，既保证了流道对流体的约束能力，又避免了叶片过密带来的流道阻塞、摩擦损失增大问题，同时叶片的扭曲角度沿径向渐变，能够让不同半径位置的流体都获得均匀的能量传递，进一步提升整体运行效率，保障设备在额定工况下长期稳定运行。
