激光切割拼装式手动弹射玩具结构

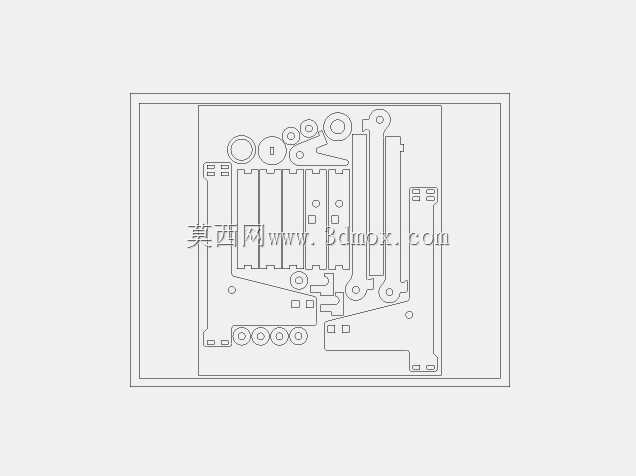

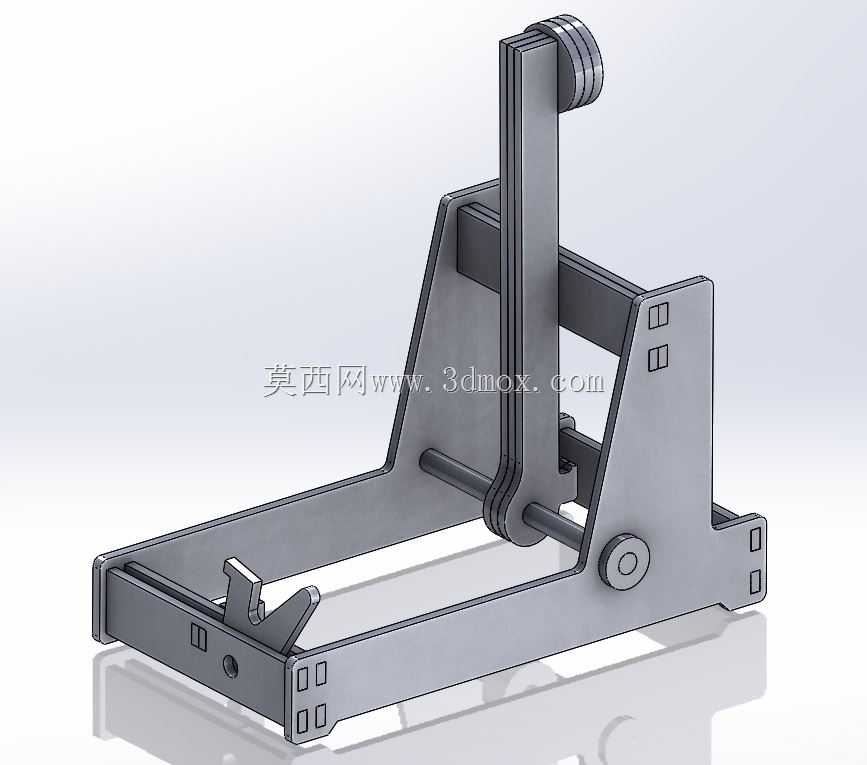

这款弹射装置采用薄板激光切割工艺制作，整体为全钣金拼装结构，无需额外紧固件即可完成组装，在科教演示、手工创客制作、青少年机械结构科普场景中有着较高的适配性，既可以作为机械结构教学的具象演示载体，帮助学习者理解杠杆触发、弹性储能、转轴联动的基础机械原理，也可作为趣味手工装置满足日常休闲把玩的需求。装置整体采用框架式底座设计，底部为U型开槽的承托结构，两侧立板通过卡槽与底座拼接固定，形成稳定的支撑框架，整体安装边界规整，可平稳放置在水平台面上使用，无需额外固定结构，底座前端预留的触发机构安装位，与中部的摆臂转轴座形成连贯的力传递路径。装置的核心功能依托弹性储能与扳机式触发结构实现，中部的竖向摆臂通过横向转轴安装在两侧立板之间，摆臂上端设置配重限位结构，可搭配弹性件完成储能蓄力，当扳动底座前端的扳机式卡扣时，卡扣脱离摆臂下端的限位卡槽，摆臂在弹性力作用下快速绕转轴回转，即可将放置在摆臂作用范围内的小型物件弹射出去，触发行程短、响应干脆，可通过调整弹性件的拉力参数适配不同重量的弹射物件。设计过程中充分考虑激光切割工艺的加工特性，所有零件均为等厚薄板结构，零件之间全部采用卡槽插接、弯折定位的连接方式，无需焊接、粘接或者额外螺丝紧固件，切割完成后仅需按照卡槽对位即可完成整机组装，大幅降低了加工与组装的门槛；两侧立板上预留的多组调节孔位，可根据使用需求调整转轴的安装位置，以此改变摆臂的回转半径与弹射力度，适配不同的使用场景。装置的外形线条简洁利落，所有外露边缘均在激光切割后做了倒角处理，避免使用过程中划伤手部，整体结构紧凑，收纳与携带都十分方便，框架式的结构设计既保证了整体结构强度，也最大程度减轻了装置自重，同时外露的机械结构可以让使用者直观观察到整个触发、弹射的动作过程，在科普场景中能够更清晰地展示机械联动的逻辑，帮助初学者快速理解基础机械结构的运作原理。
