三片式法兰连接手动球阀三维设计

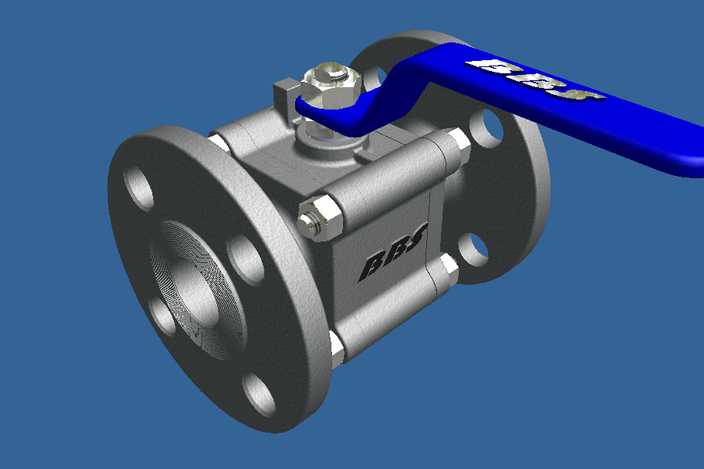

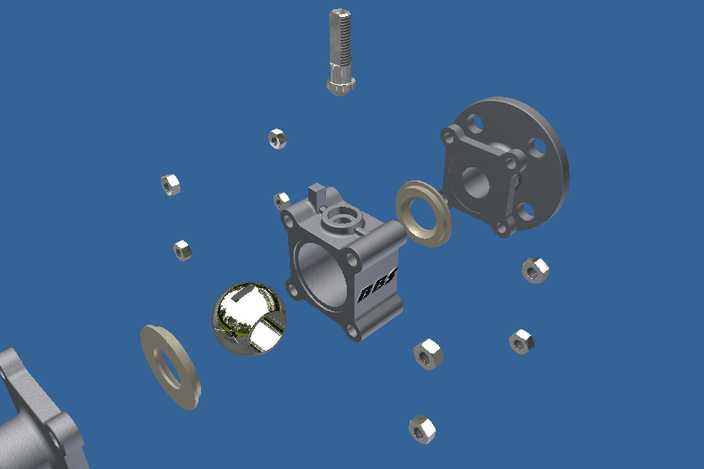

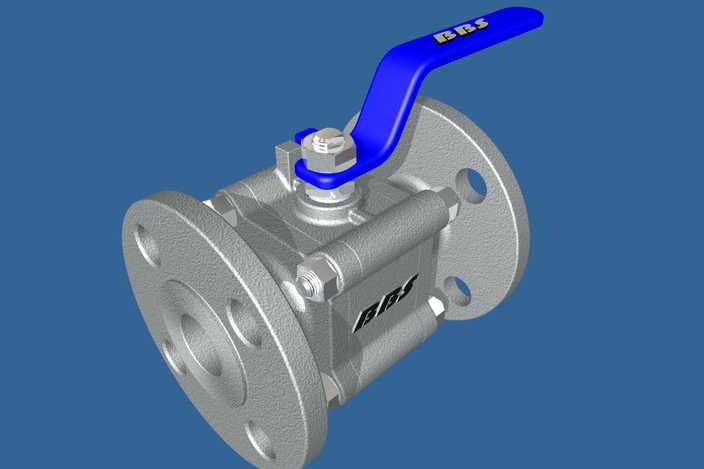

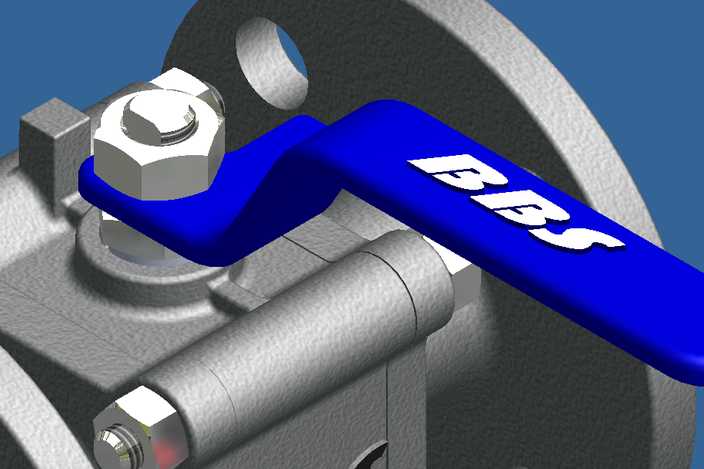

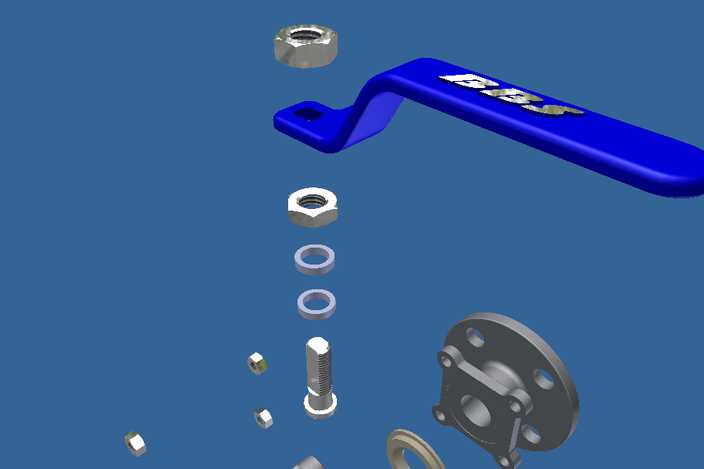

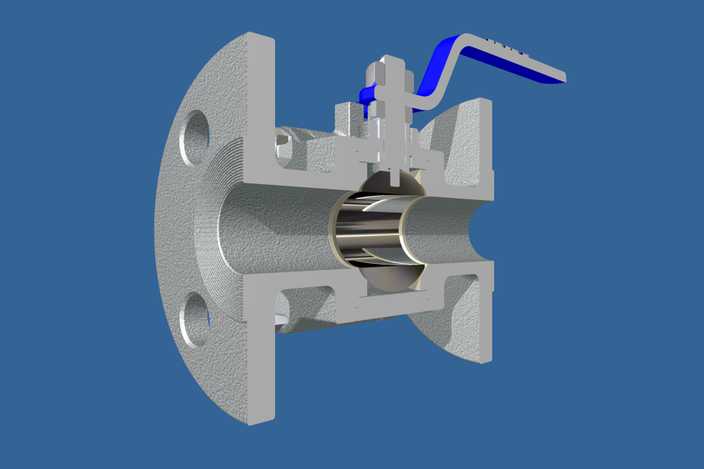

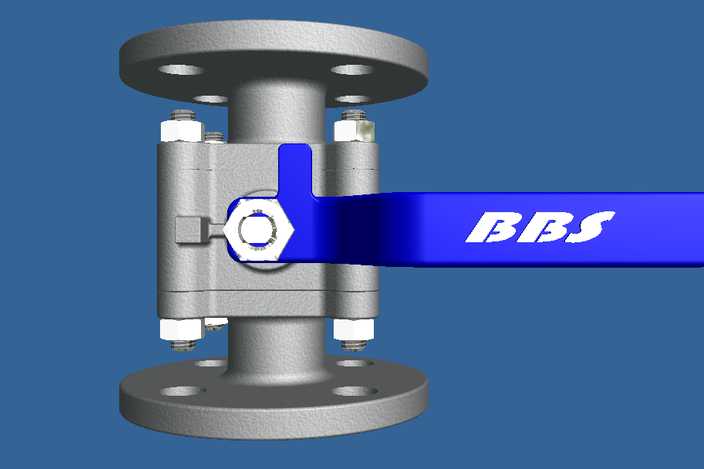

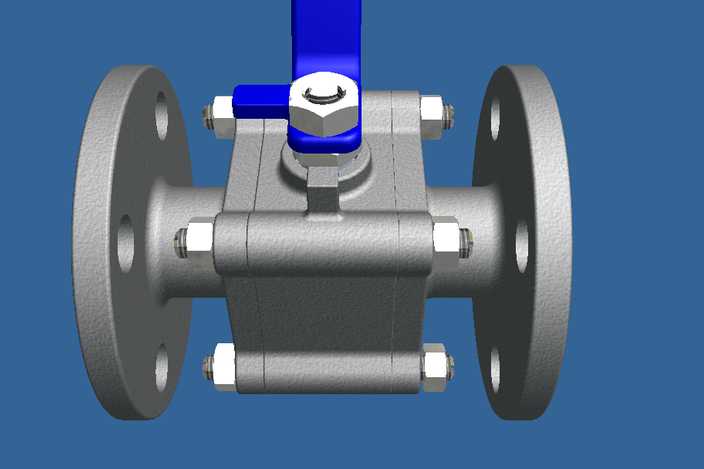

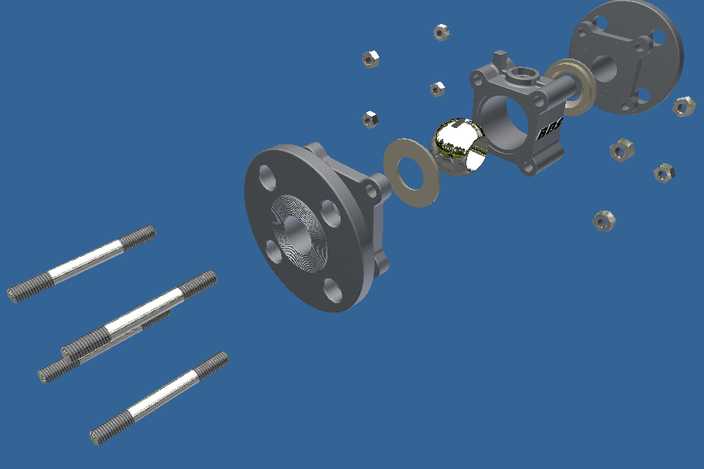

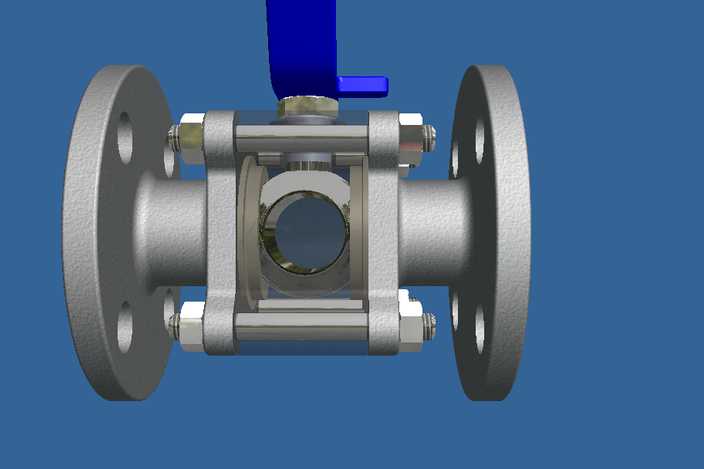

本作品为三片式法兰连接手动球阀的三维设计成果，建模阶段依托Autodesk Inventor平台完成全参数化构建，首先梳理球阀的核心组成逻辑，将整体拆分为左右法兰阀体、中间阀体、球体、阀杆、操作手柄、连接螺栓、密封组件等独立零件，逐一绘制各零件的草绘截面，通过拉伸、旋转、切除、阵列等基础特征命令完成单个零件的实体建模，针对法兰盘上的螺栓孔、密封槽、阀体连接螺纹等细节结构，严格遵循对应标准尺寸进行参数约束，确保各零件的装配公差符合工业设计要求。装配阶段采用自下而上的装配逻辑，先通过同轴心、面重合等配合约束完成中间阀体与球体、阀杆的预装，确认球体转动行程无卡滞后，装配两侧法兰端盖与连接螺栓，最后装配顶部操作手柄与锁紧螺母，全程验证各运动部件的活动间隙，模拟手柄90度旋转带动球体完成通断切换的完整动作，确保无干涉、无错位问题。材质与渲染阶段，为阀体、螺栓等金属部件赋予哑光不锈钢材质，调整金属粗糙度与反射参数还原工业金属质感，为操作手柄赋予蓝色工程塑料材质，添加表面品牌标识的贴图细节，为密封组件赋予黑色橡胶材质，最终搭建蓝色纯色展示背景，添加柔和的环境光与定向补光，突出阀体的结构轮廓与金属光泽，渲染输出多角度展示效果。设计思路上，该球阀针对工业管路流体控制场景设计，三片式结构便于后期拆卸维护与密封件更换，法兰连接形式适配中高压管路的安装需求，手动操作结构无需额外动力源，可直接应用于给排水、化工、油气输送等管路系统的通断控制场景，建模过程中对密封面、阀杆防飞出结构、螺栓连接强度对应结构均做了细节还原，确保模型不仅具备外观展示效果，也可用于装配教学、结构验证、工程演示等场景。
