费斯托VFOF-LE-BAH气动切断控制阀结构设计

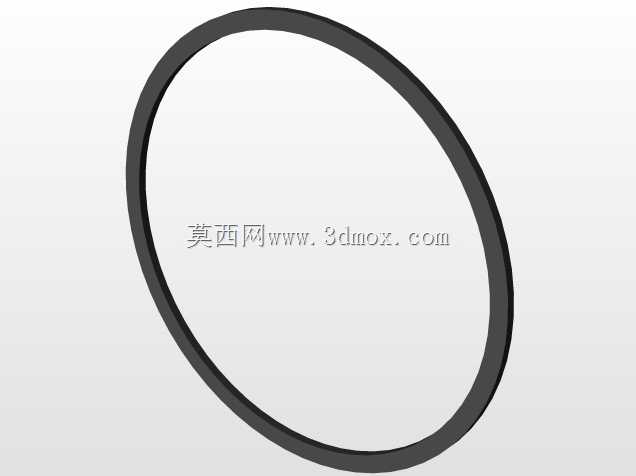

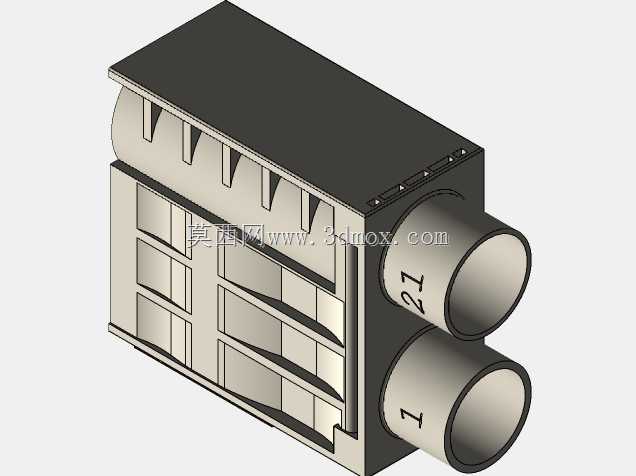

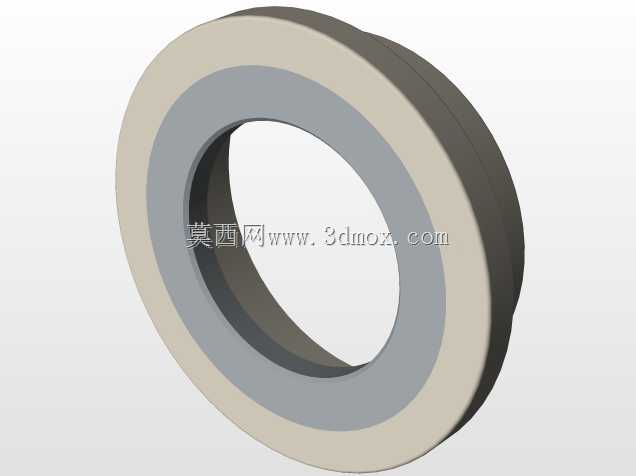

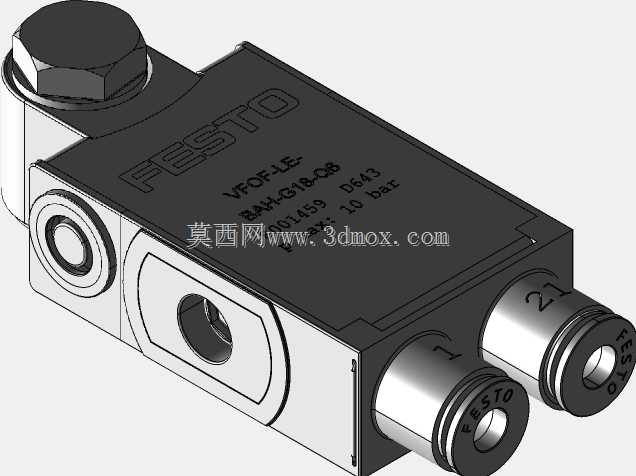

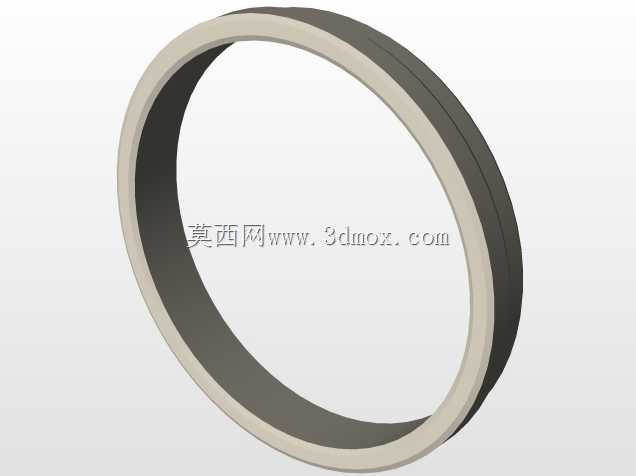

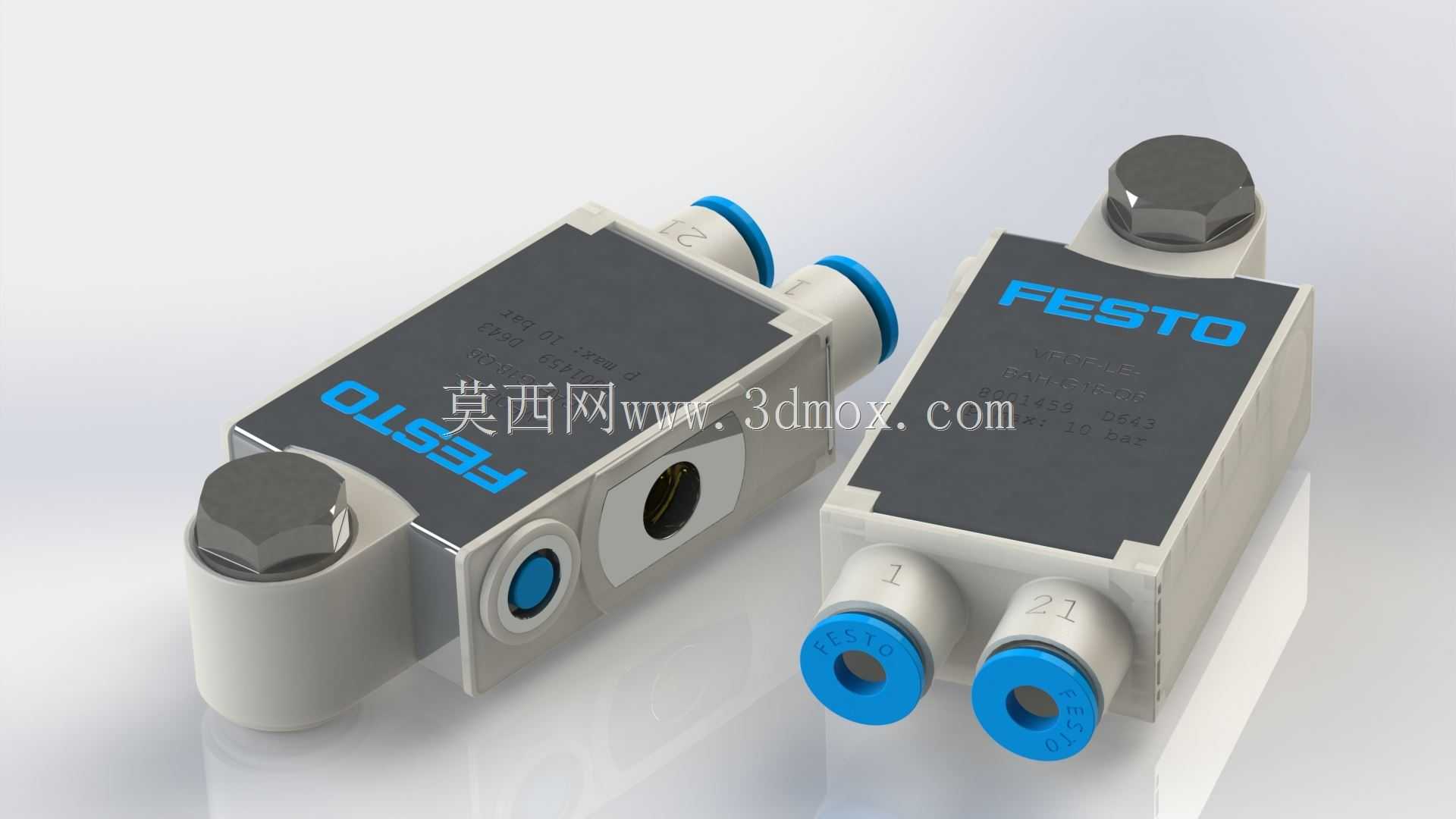

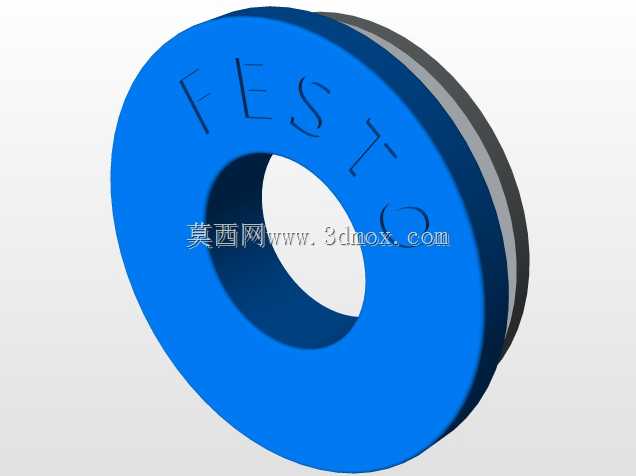

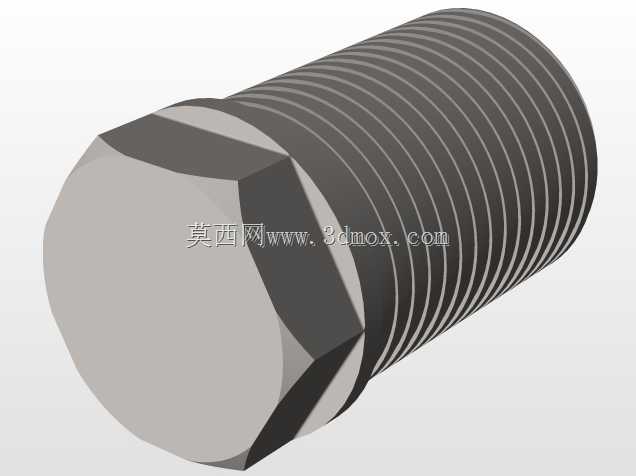

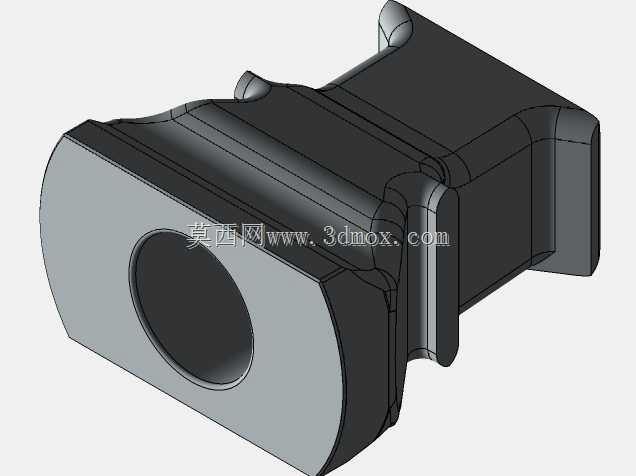

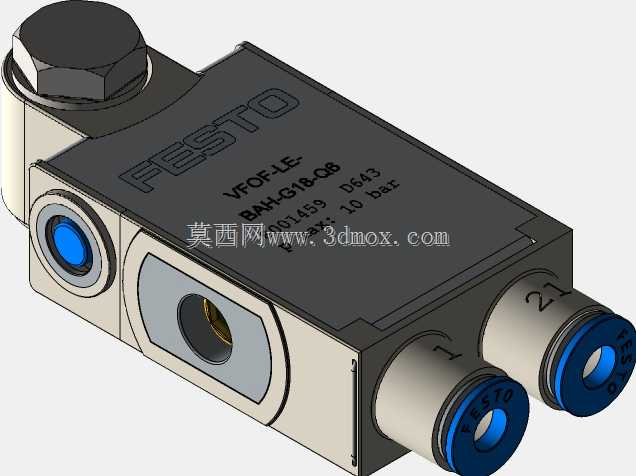

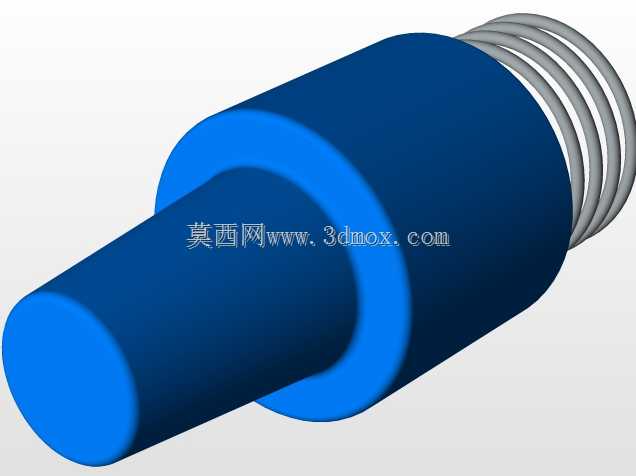

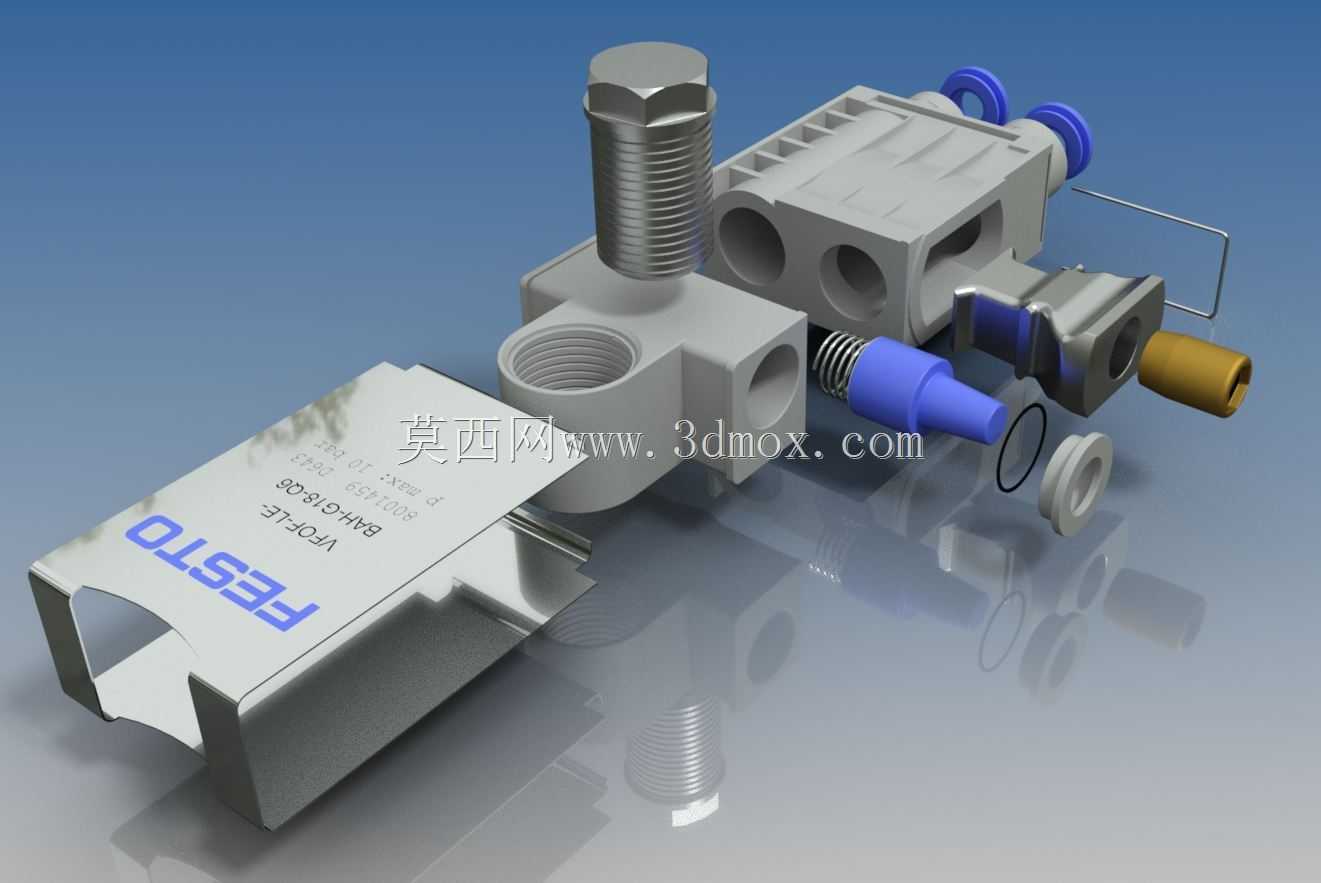

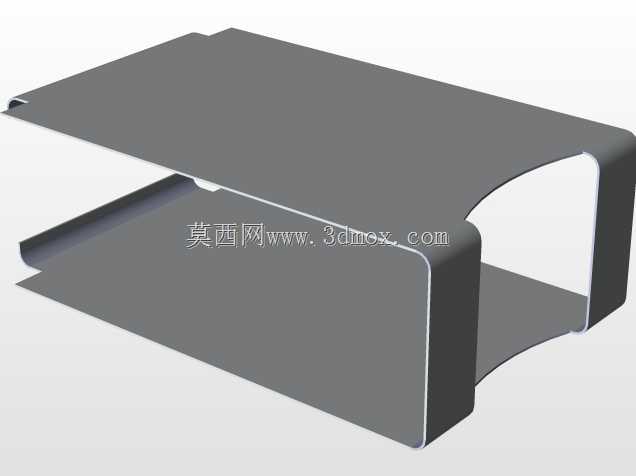

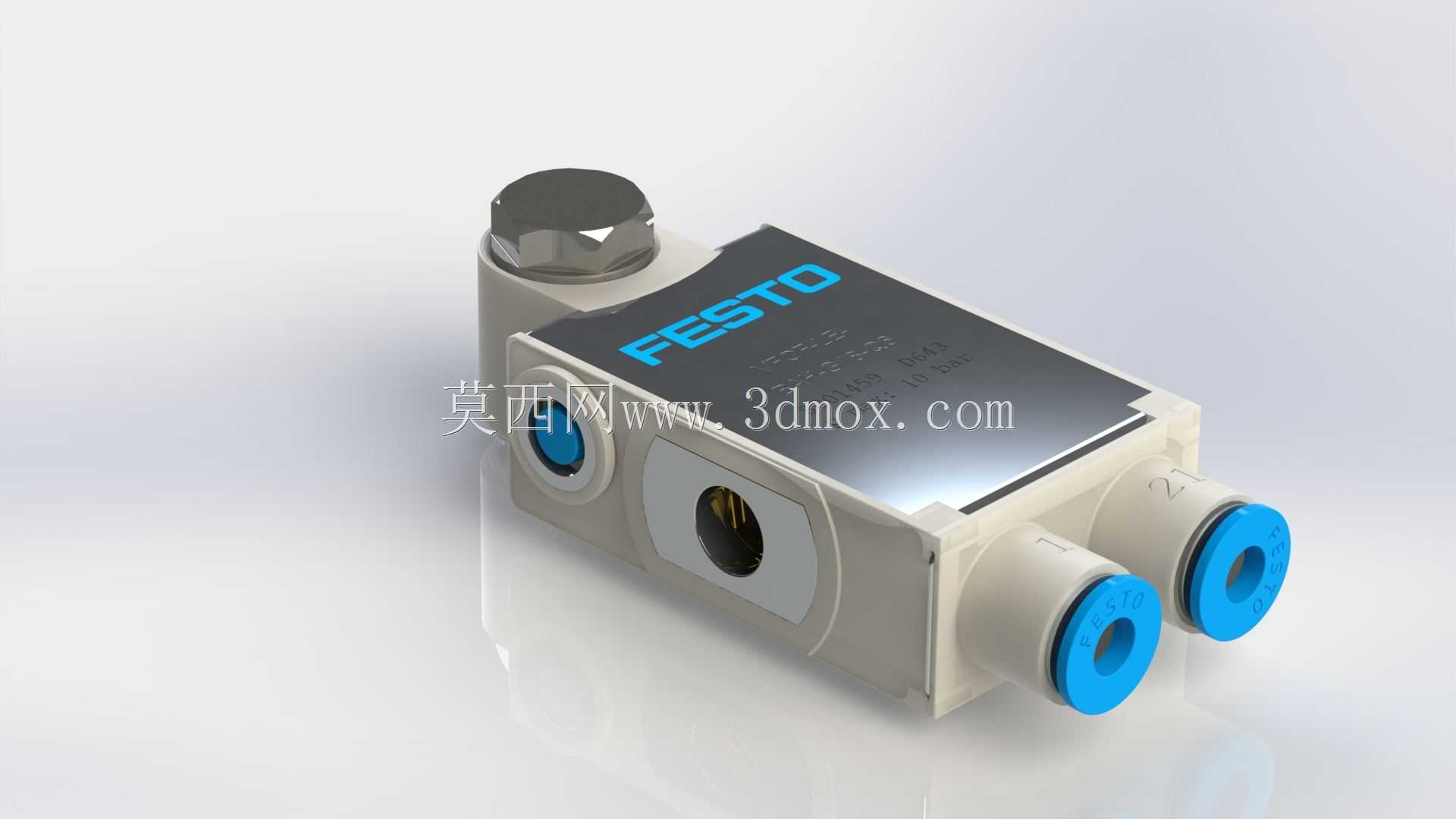

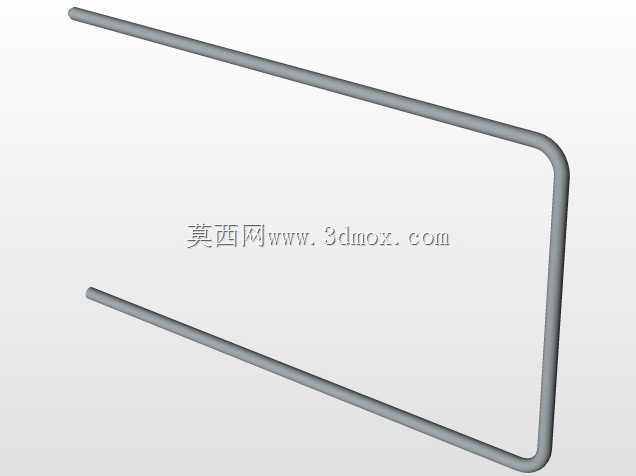

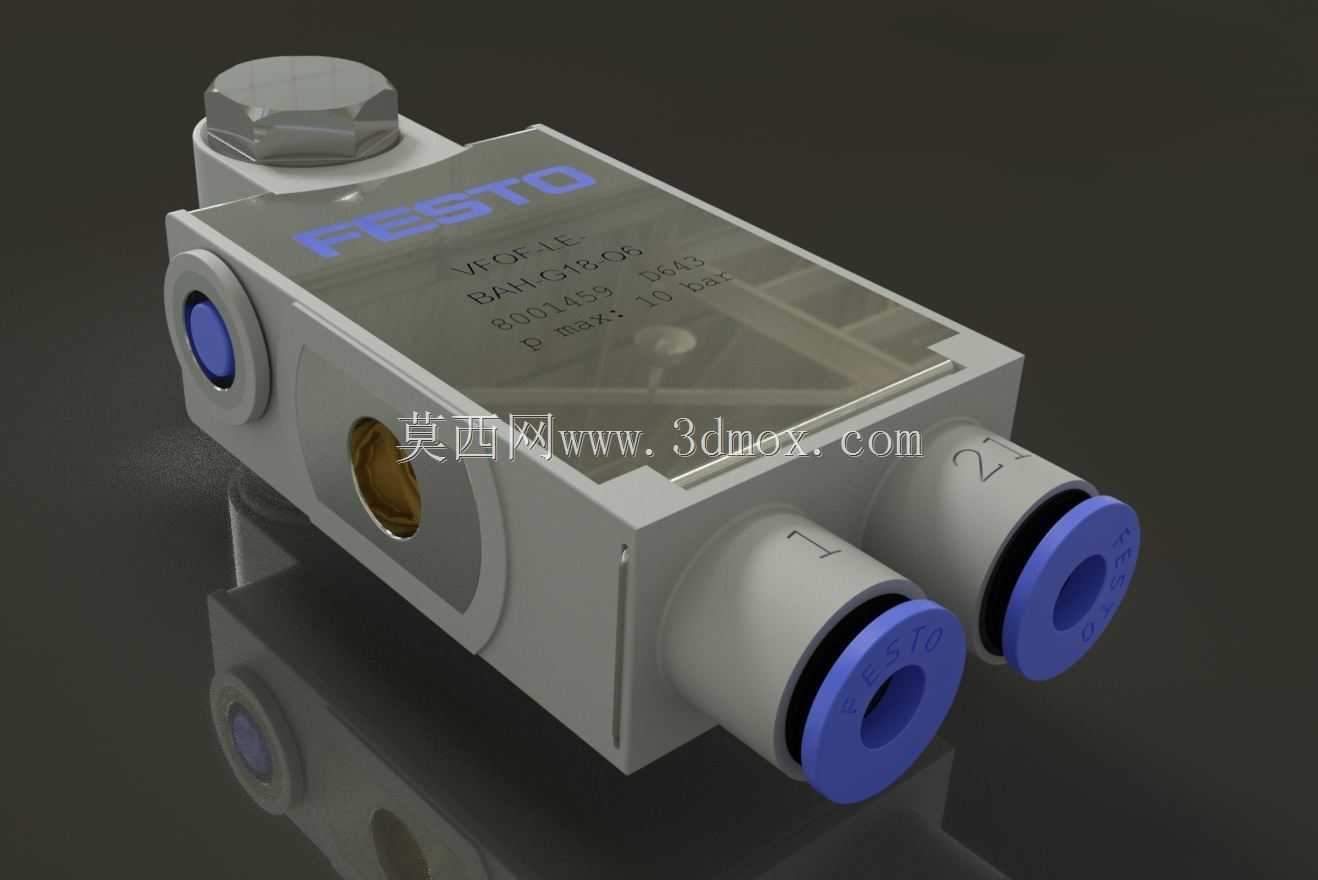

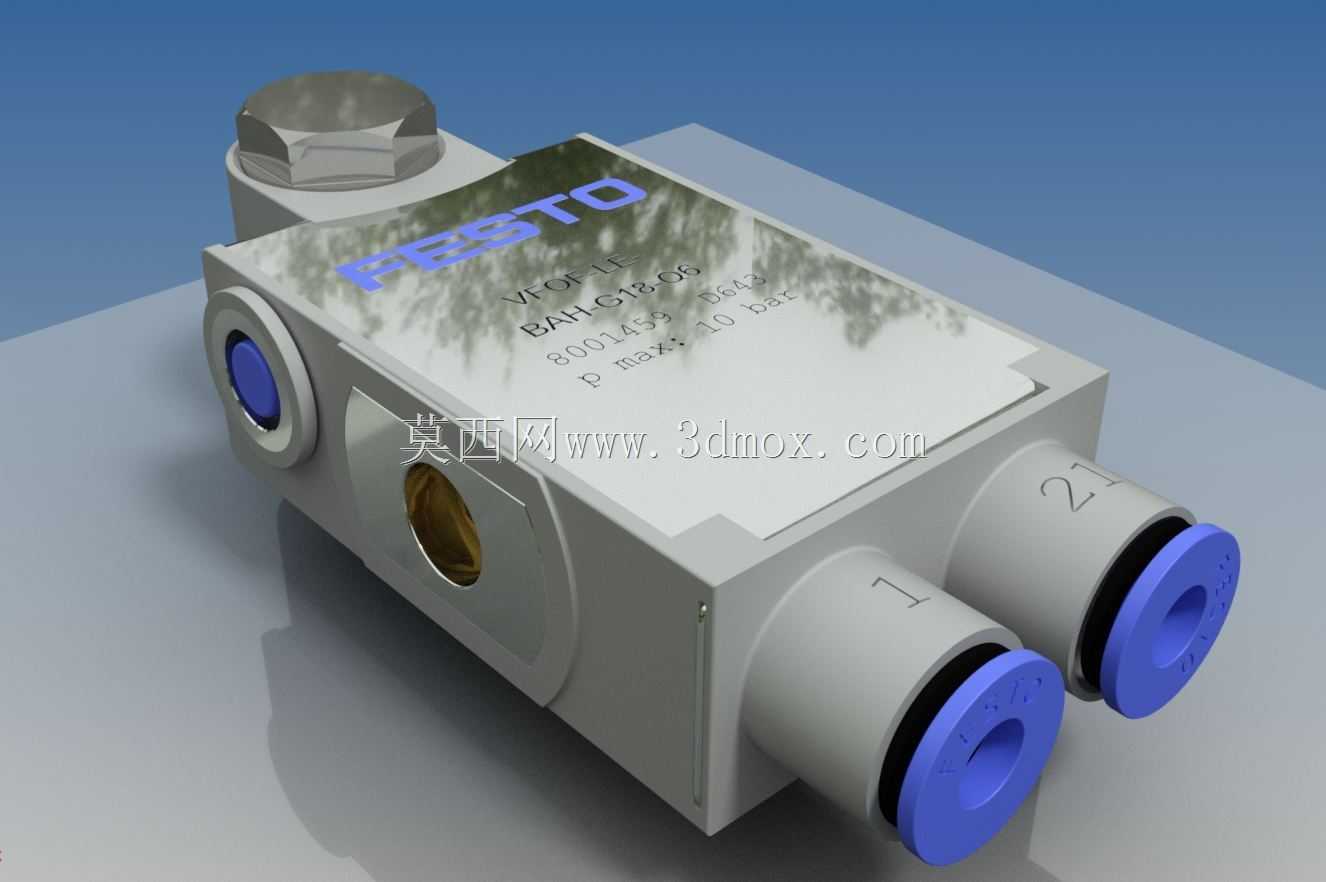

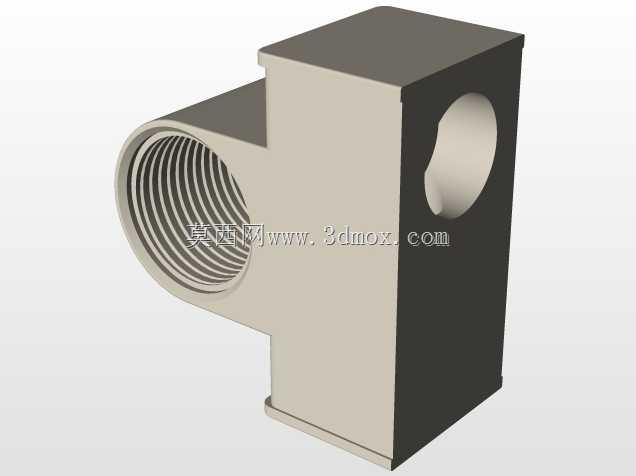

这款气动切断控制阀是气动控制系统里的核心气路管控元件，主要面向工业自动化生产线上的气动执行回路、气缸驱动工位、气动工装夹具系统等场景设计，可在紧凑的安装空间内完成气路通断、流向管控、压力保持、手动排气等多重操作，解决常规单一功能阀件占用安装空间大、气路排布冗余、故障排查不便的实际问题。在汽车零部件装配生产线、电子元器件加工工位、轻工包装机械的气动执行端，这类阀件常被布置在气缸与主控阀组之间的气路节点上，当生产线出现异常停机、工位需要临时调整、执行元件需要保压定位时，可快速切断对应支路的压缩空气供给，同时排出执行元件侧的残余气压，避免气缸误动作带来的设备碰撞、工件损伤或人员操作风险，也能在单工位维护时切断局部气路，不影响整条生产线其他工位的正常供气运行。产品集成了气动控制单向流量控制、止回截止、手动排气三类核心功能，无需在气路上叠加多个单一功能阀件，大幅简化了气路的管路连接复杂度，减少了管路接头带来的漏气隐患。阀体采用模块化紧凑型设计思路，主体为高强度工程塑料材质，兼顾轻量化与耐气压冲击性能，顶部设置金属调节锁紧部件，可对单向流量的开度进行精准调节并锁止，避免设备运行过程中因振动导致参数偏移；阀体侧面设置快插式气管接口，适配常用外径的气动软管，无需额外接头即可完成管路插接，安装操作便捷；手动排气按钮采用内嵌式设计，避免日常运行中被误触，需要排气操作时可直接按压完成泄压。在安装边界上，阀体整体为方正小尺寸结构，可直接贴装在设备安装板或气缸本体上，两个出气接口采用平行并排布局，进气接口与控制接口分布在阀体侧方，管路排布时可顺着设备走线方向布置，不会出现管路弯折干涉的问题，阀体的安装孔位适配行业通用的安装间距，可直接替换同类型的老式阀件，无需重新加工安装板，适配现有设备的升级改造需求。阀件内部的止回结构采用软密封形式，在切断气路时可实现零泄漏保压，避免气缸因为气路泄漏出现位置漂移，保障加工工位的定位精度；流量调节部位采用线性节流结构，调节过程中流量变化平缓，不会出现气缸动作突然卡顿或窜动的问题，让执行元件的运行速度调节更顺滑，适配不同节拍的生产工位需求。
