法兰式手动截止阀带配套管路结构

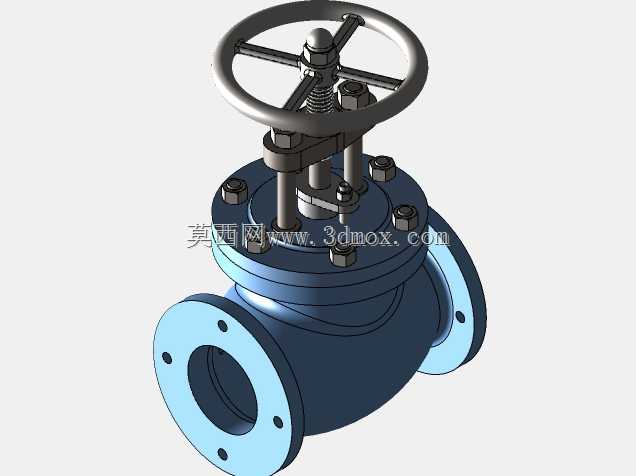

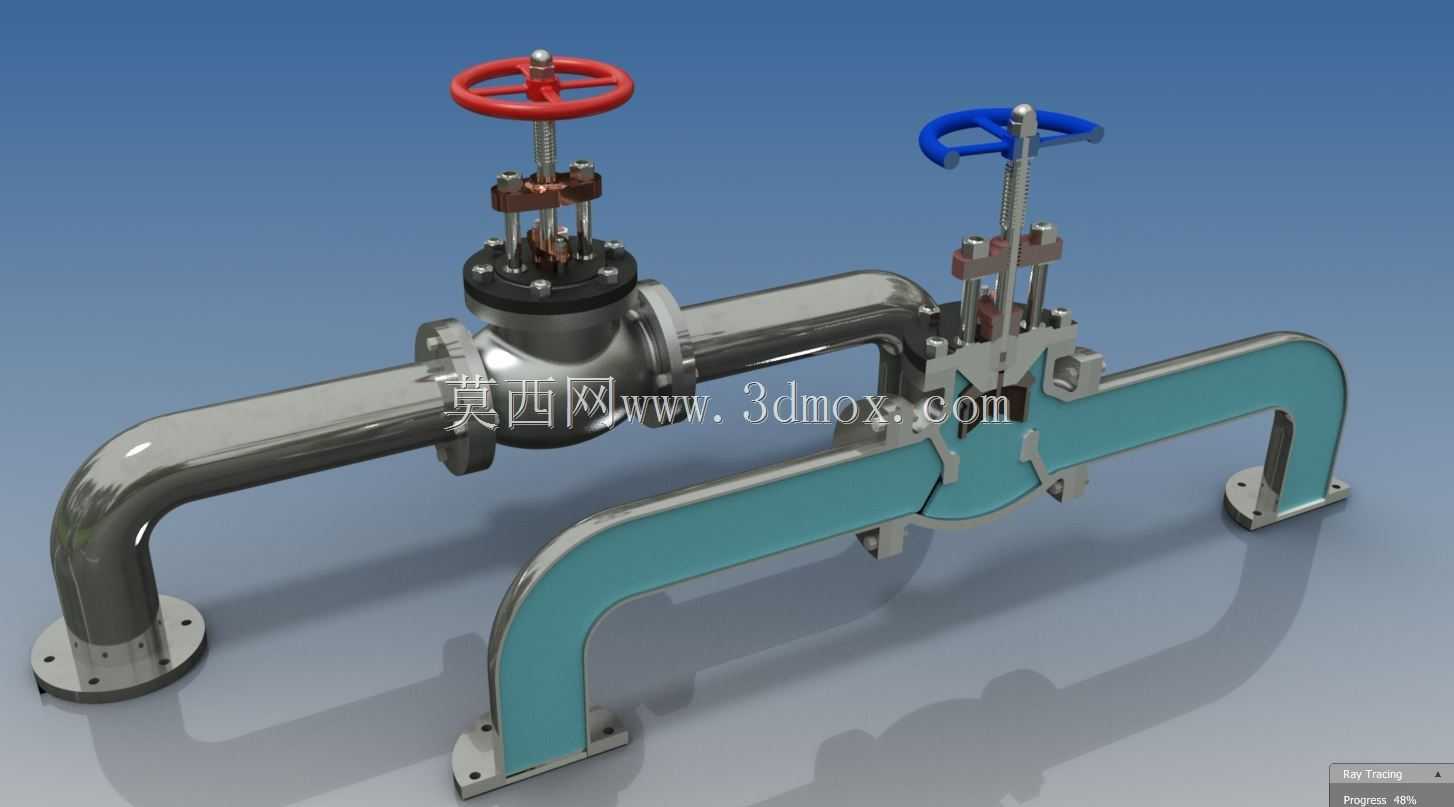

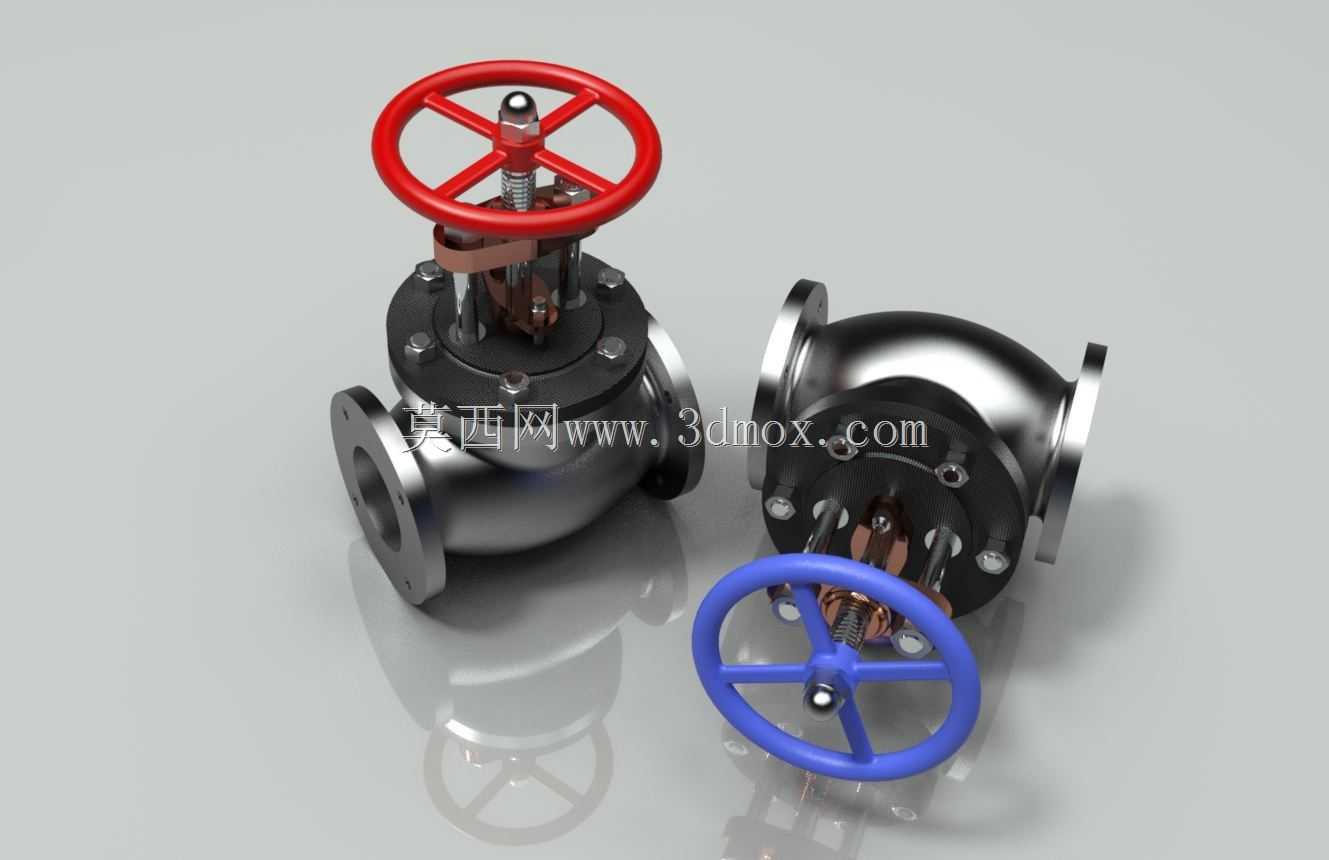

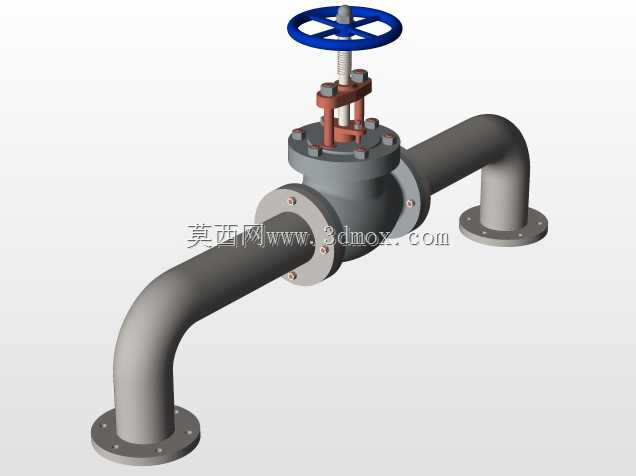

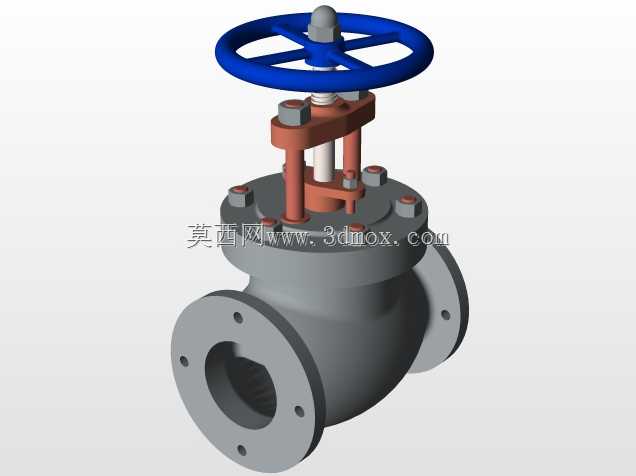

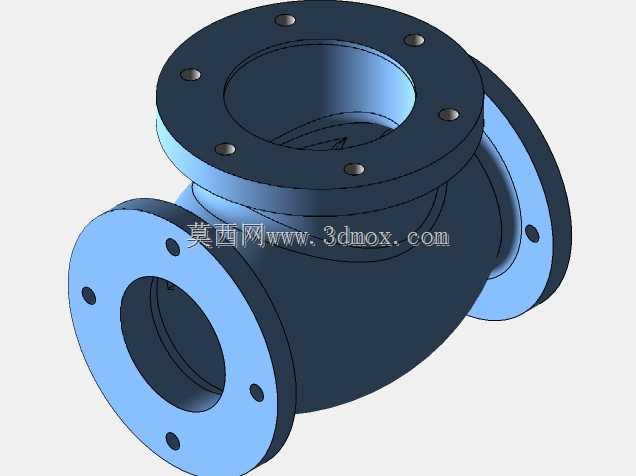

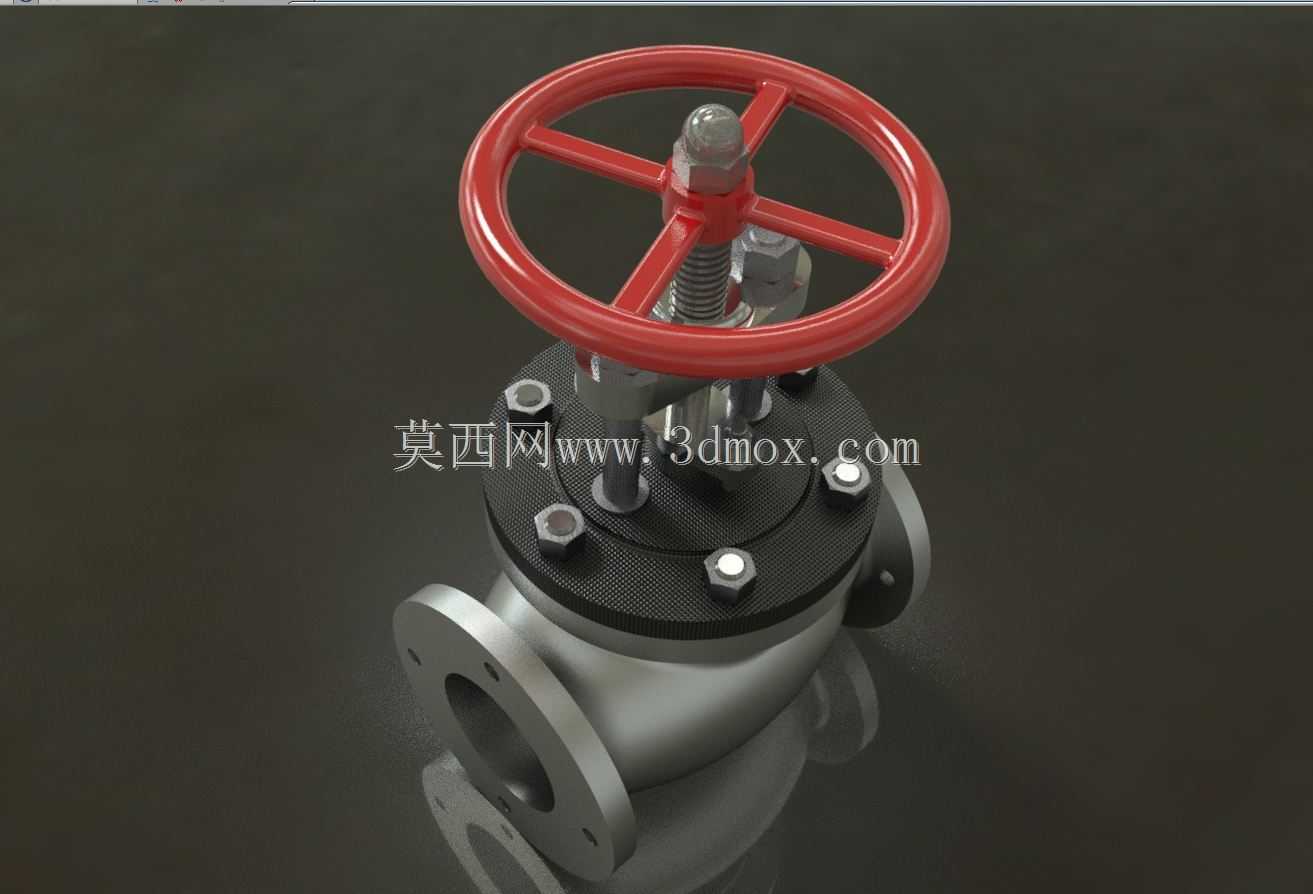

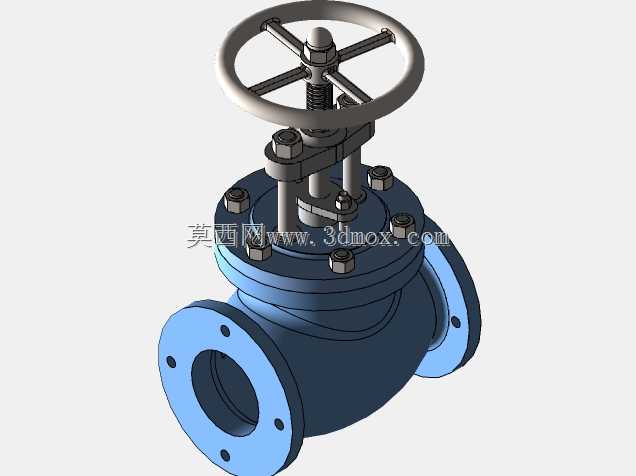

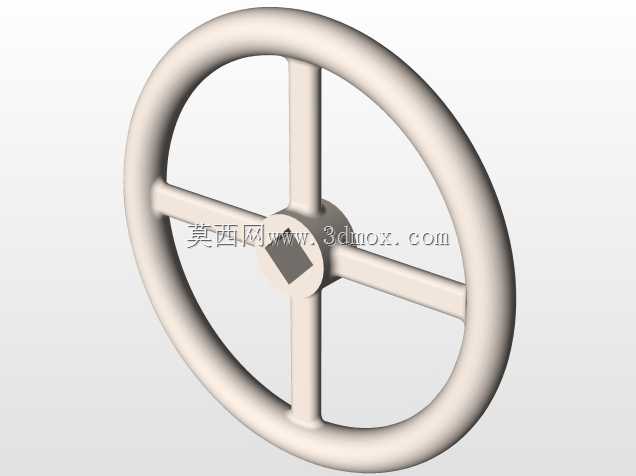

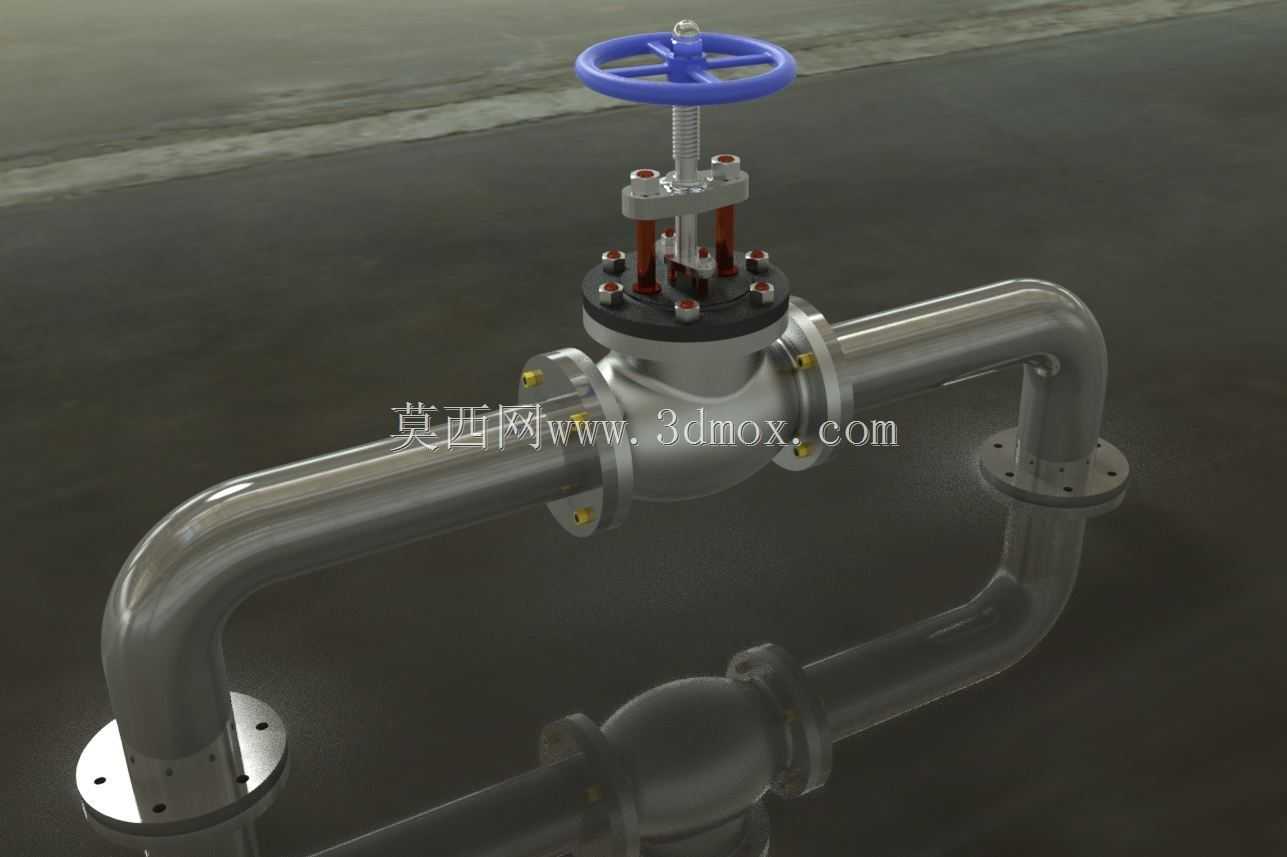

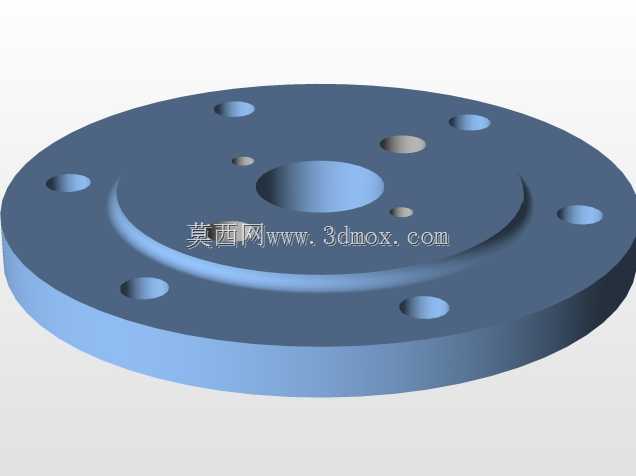

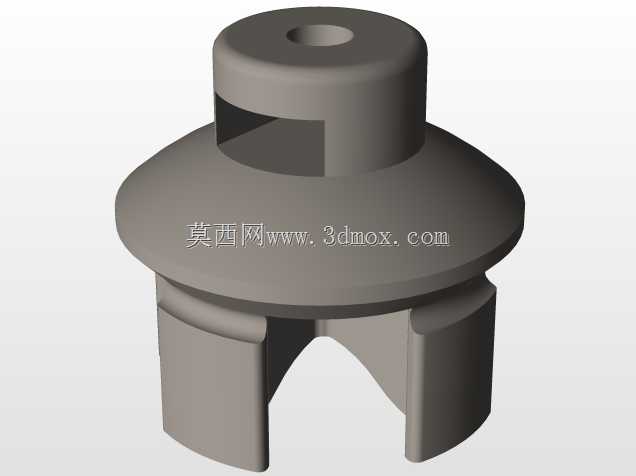

这款手动法兰截止阀主要应用于工业液压管路、通风系统、给排水及工艺介质输送管线中，作为管路通断与流量调节的核心控制部件，可适配水、油品、低压气体等多种常规介质的输送场景，在化工生产车间、市政供水管网、暖通空调系统、小型液压动力站中都能稳定发挥作用，承担着截断管路介质、调节介质流量、保护后端管路设备的关键职能。该截止阀采用手轮驱动的结构设计，操作时通过转动顶部手轮带动阀杆做升降运动，从而带动阀瓣实现密封面的贴合与分离，相比球阀类产品，其调节精度更高，可实现管路流量的线性微调，同时密封结构在全关状态下能实现可靠的零泄漏截断，避免介质窜流引发的系统压力异常或介质损耗问题。产品整体采用法兰连接形式，两端法兰的螺栓孔位、密封面尺寸均匹配通用工业管路法兰标准，安装时可直接与同规格的管路法兰对接，无需额外定制转接配件，能大幅降低现场安装的适配成本与施工周期。设计过程中充分考虑了实际工况的操作便利性与结构可靠性，手轮采用大直径轮辐结构，操作时无需借助额外加力杆即可实现可靠启闭，手轮表面做了防滑处理，即使在沾有少量油污或水渍的工况下也能保证操作不打滑；阀体采用流线型的流道设计，相比直角式截止阀能有效降低介质流经阀体时的阻力损失，减少管路系统的动力消耗，同时内部流道做了平滑过渡处理，避免介质在阀腔内形成淤积死角，降低长期使用后杂质卡滞密封面的风险。产品的安装边界预留了充足的操作空间，手轮顶部到阀体底部的高度、两端法兰的端面间距均符合常规管路安装的空间要求，手轮的旋转半径内无突出的结构干涉，安装后操作人员可在正面直接完成启闭操作，无需额外预留侧向操作空间；配套的管路示例结构完整还原了实际安装时的管路对接状态，可直接参考该结构完成现场管路的排布设计，避免因安装尺寸预估偏差导致的管路返工问题。阀杆部位设置了可靠的密封填料结构，长期使用后若出现轻微渗漏，只需拧紧填料压盖的螺栓即可实现密封补偿，无需整体拆解阀门，大幅降低了后期的维护成本与停机维护时间。
