内螺纹连接手动球阀三维结构设计

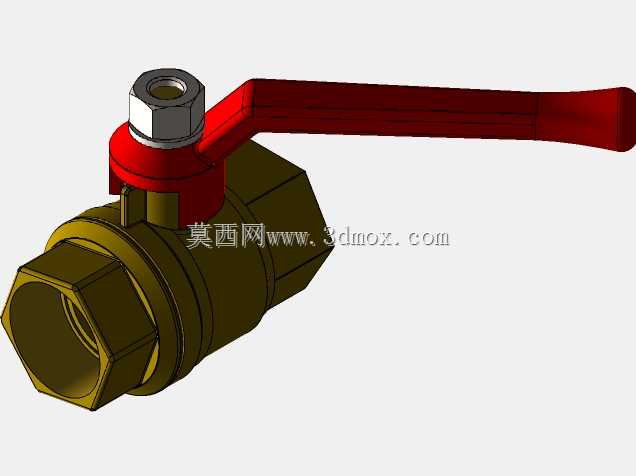

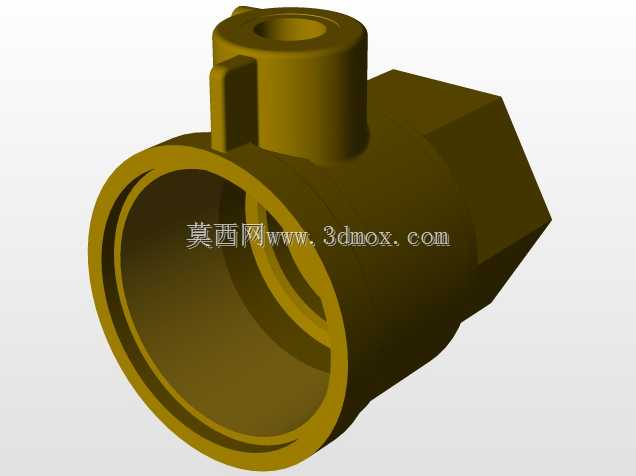

　　这款手动球阀的三维结构完整还原了小口径螺纹连接球阀的全部装配细节，可直接用于民用给排水、小型液压回路、低压气动系统、家装燃气支路等场景的管路通断控制，适配公称通径6分的管路接口，是民用与小型工业管路里最常用的截断类阀件之一。从实际工程应用来看，这类球阀的核心优势在于启闭行程极短，手柄旋转90度即可完成全开或全关动作，相比闸阀、截止阀的多圈旋转操作，在需要快速切断介质的工况下能大幅降低操作耗时，同时全开状态下流道几乎无缩径，介质流经时的压力损失远小于同口径截止阀，适合对管路压损有要求的清水、压缩空气、低压油品等洁净介质输送场景。从结构设计逻辑来看，模型完整呈现了球阀的核心组成：带内螺纹的六角阀体是整个阀件的承载基体，

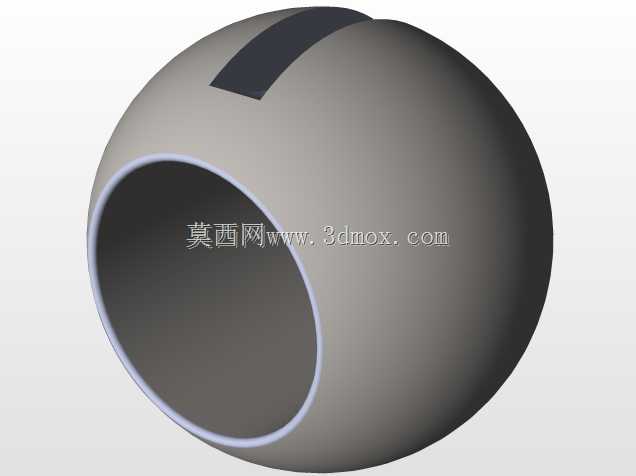

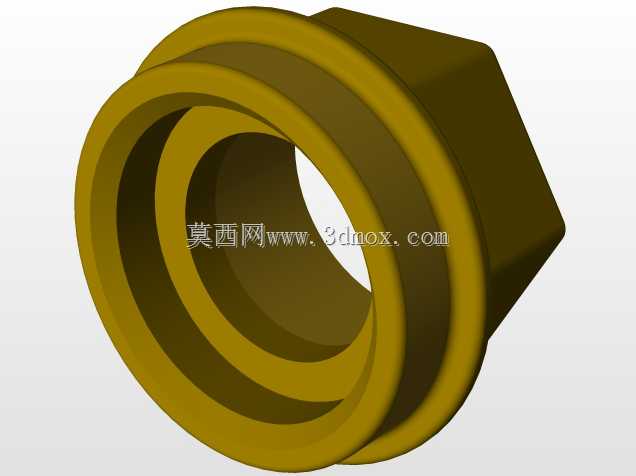

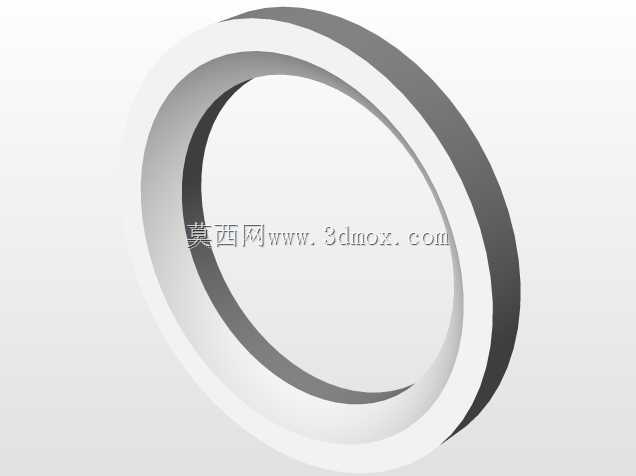

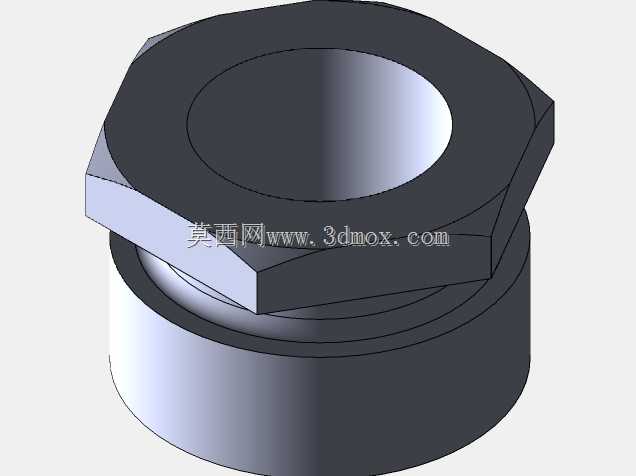

　　两端内螺纹直接对接同规格外螺纹管路，六角外形适配普通活动扳手的夹持需求，安装时无需额外工装即可完成拧紧作业，阀体内部的流道做了全通径设计，避免介质残留或流阻过大的问题；中间的球形启闭件采用通孔结构，通孔直径与管路通径完全一致，球体与阀体之间的密封副采用软质密封材质，能在低压工况下实现零泄漏，这也是小口径球阀在民用场景广泛应用的核心原因。上部的阀杆采用防冲出结构设计，阀杆从阀体内部装入，即使在管路带压状态下操作，也不会因为介质压力顶出阀杆造成泄漏，阀杆与球体之间采用扁位配合传递扭矩，避免长期操作后出现打滑空转的问题；阀杆上部的压紧螺母用来调整填料密封的预紧力，当阀杆处出现微量渗漏时，只需适度拧紧该螺母即可补偿密封件的磨损量，

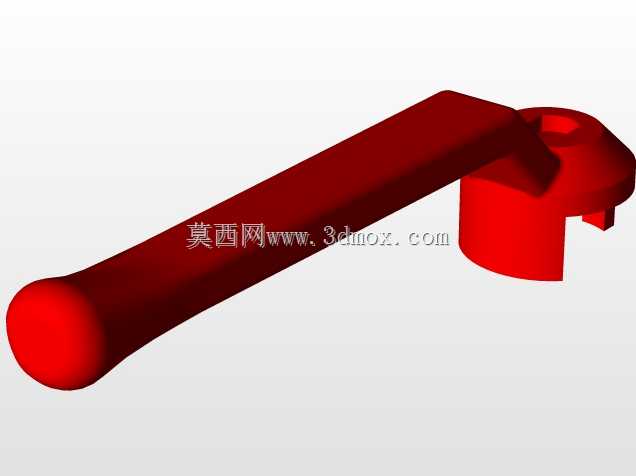

　　无需整体拆解阀件，大幅降低后期维护成本。操作手柄采用加长杠杆结构，红色涂装符合工业阀件的操作标识规范，手柄长度经过力矩匹配，普通操作人员无需借助加力杆即可完成额定压力下的启闭操作，手柄端部的扁平结构还能直观指示阀门的启闭状态：当手柄与管路方向平行时为全开状态，垂直时为全关状态，现场巡检时无需靠近即可快速判断阀门工况，避免误操作。从安装边界来看，这款6分球阀的整体轴向尺寸紧凑，安装时不需要预留过大的管路轴向空间，阀体的六角外形最大对边尺寸适配常规扳手的操作空间，手柄旋转范围内无突出结构干涉，安装时只需保证手柄旋转90度的空间内无其他管路或设备遮挡即可，适配水平、垂直、倾斜等任意安装角度，不会因为安装姿态影响密封性能与操作可靠性。

　　建模过程中对所有配合面做了公差匹配，阀体与球芯的配合间隙、阀杆与填料函的配合尺寸、手柄与阀杆的连接公差都参照通用五金阀件的行业标准设定，既保证装配时的干涉检查有效性，也能直接导出工程图用于生产加工参考，对于刚接触阀件设计的结构工程师来说，这个模型可以清晰理解螺纹球阀的装配逻辑与密封原理，也能作为管路系统三维布管时的标准阀件库模型直接调用，避免重复建模的工作量。
