高精度螺旋齿轮传动组件结构设计

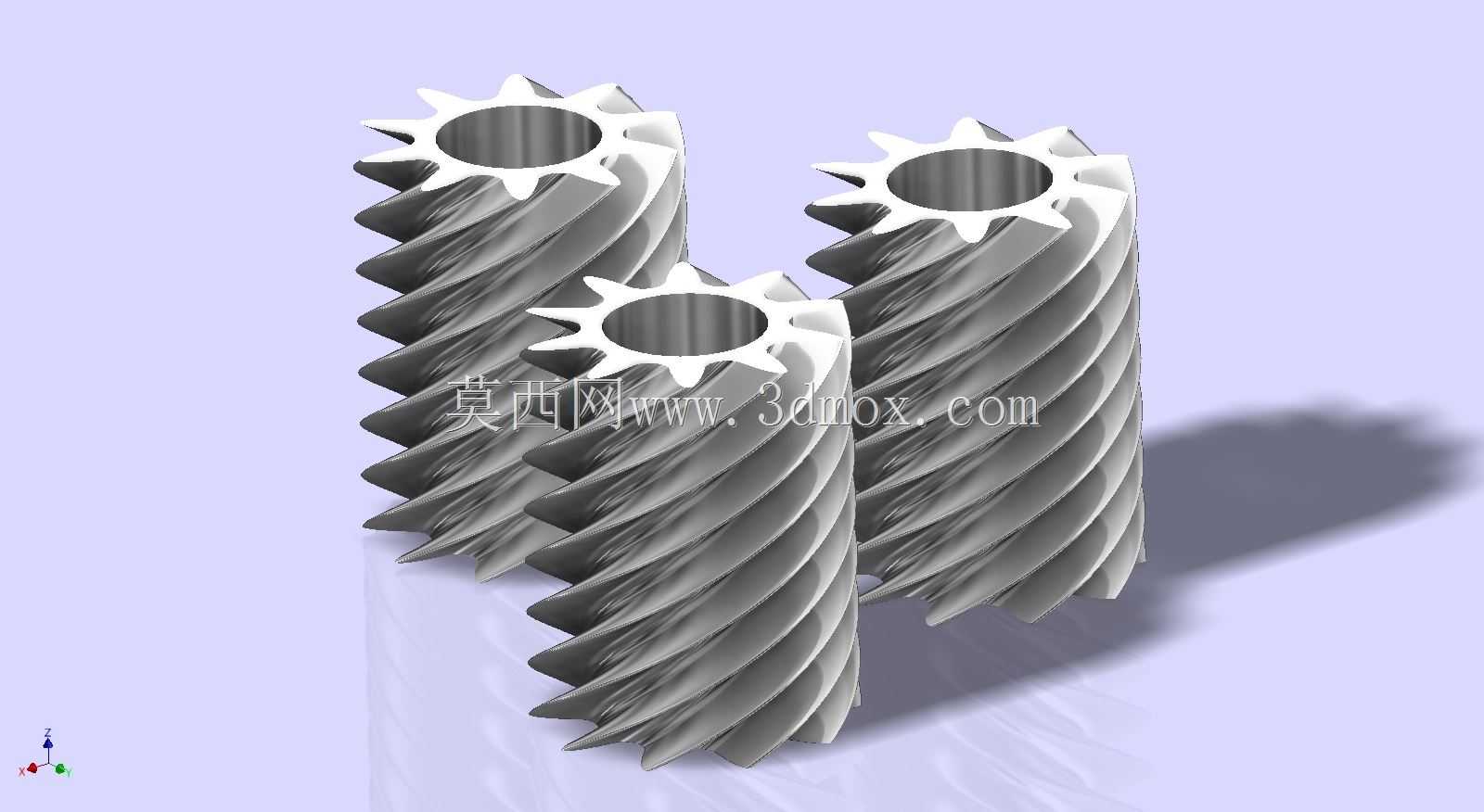

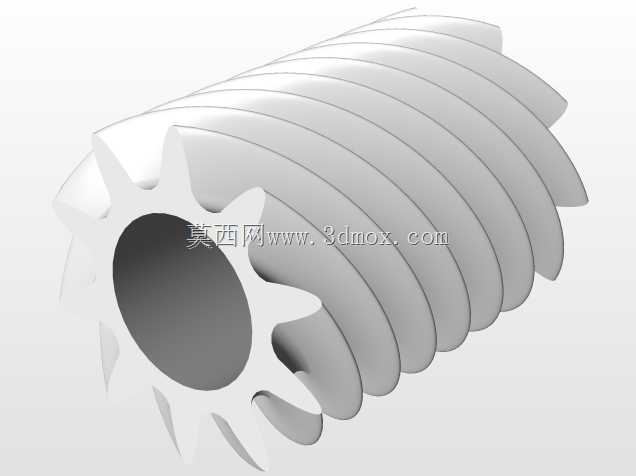

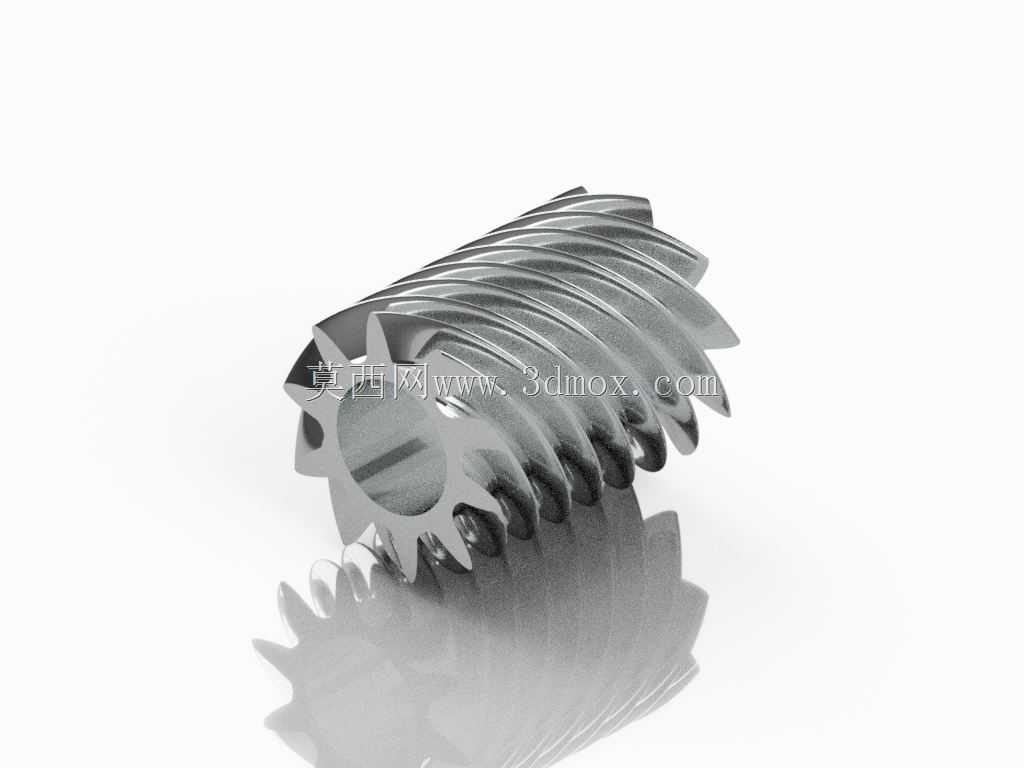

本次呈现的螺旋齿轮传动组件，是机械传动系统中承担交错轴动力传递的核心构件，广泛应用于精密机床进给机构、自动化生产线传动模组、中小型减速机内部传动链、纺织机械牵伸机构以及高端电动工具的动力输出单元中，能够在空间交错的两轴之间实现平稳的扭矩与转速传递，相比直齿圆柱齿轮，其啮合过程为渐进式线接触，可有效降低传动过程中的冲击、振动与运行噪音，适配中高速、重载且对传动平稳性有较高要求的工业场景。该组螺旋齿轮采用等模数等压力角的配对设计思路，齿部螺旋角经过匹配性计算，确保啮合过程中齿面接触应力均匀分布，避免局部应力集中导致的齿面磨损、点蚀甚至断齿问题，齿轮端面设计有均匀分布的内花键齿槽，可直接与配套的传动轴实现周向固定，无需额外加装键连接结构，既简化了装配流程，也提升了传动过程中的扭矩传递效率，减少了键连接带来的间隙与应力集中隐患。齿轮整体采用中空结构设计，在保证齿部强度与整体刚性的前提下，有效降低了构件自身重量，减少了传动过程中的转动惯量，提升了传动系统的响应速度，适配频繁启停、正反转切换的工况需求。齿顶与齿根均做了符合传动标准的圆角过渡处理，既避免了热处理过程中的应力开裂风险，也减少了啮合过程中的齿顶刮擦问题，提升了齿轮副的运行寿命。在安装边界层面，该组齿轮的轴向长度、齿顶圆直径、内花键参数均经过标准化适配设计，可直接替换同参数的常规螺旋齿轮组件，安装时需保证两交错轴的轴交角与齿轮螺旋角匹配，轴向定位尺寸需预留0.1至0.2毫米的侧隙，既避免啮合过紧导致的运转卡滞与温升过高，也防止侧隙过大带来的传动回差，影响传动精度。齿面的螺旋升角设计兼顾了传动效率与轴向力平衡，配对安装时可通过对称布置抵消部分轴向载荷，降低支撑轴承的轴向受力，延长轴承使用寿命。在实际设备运行中，该螺旋齿轮组件可稳定传递额定范围内的扭矩，运行过程中齿面啮合重合度高于同参数直齿轮，传动过程无明显的啮合冲击噪音，在额定转速下运行平稳，可满足精密传动场景下的转速与扭矩传递需求，适配闭式齿轮传动箱的润滑环境，可采用油浴润滑或喷油润滑方式，保证齿面持续形成有效油膜，降低齿面磨损速率。
