盘形凸轮弹簧复位从动件机构

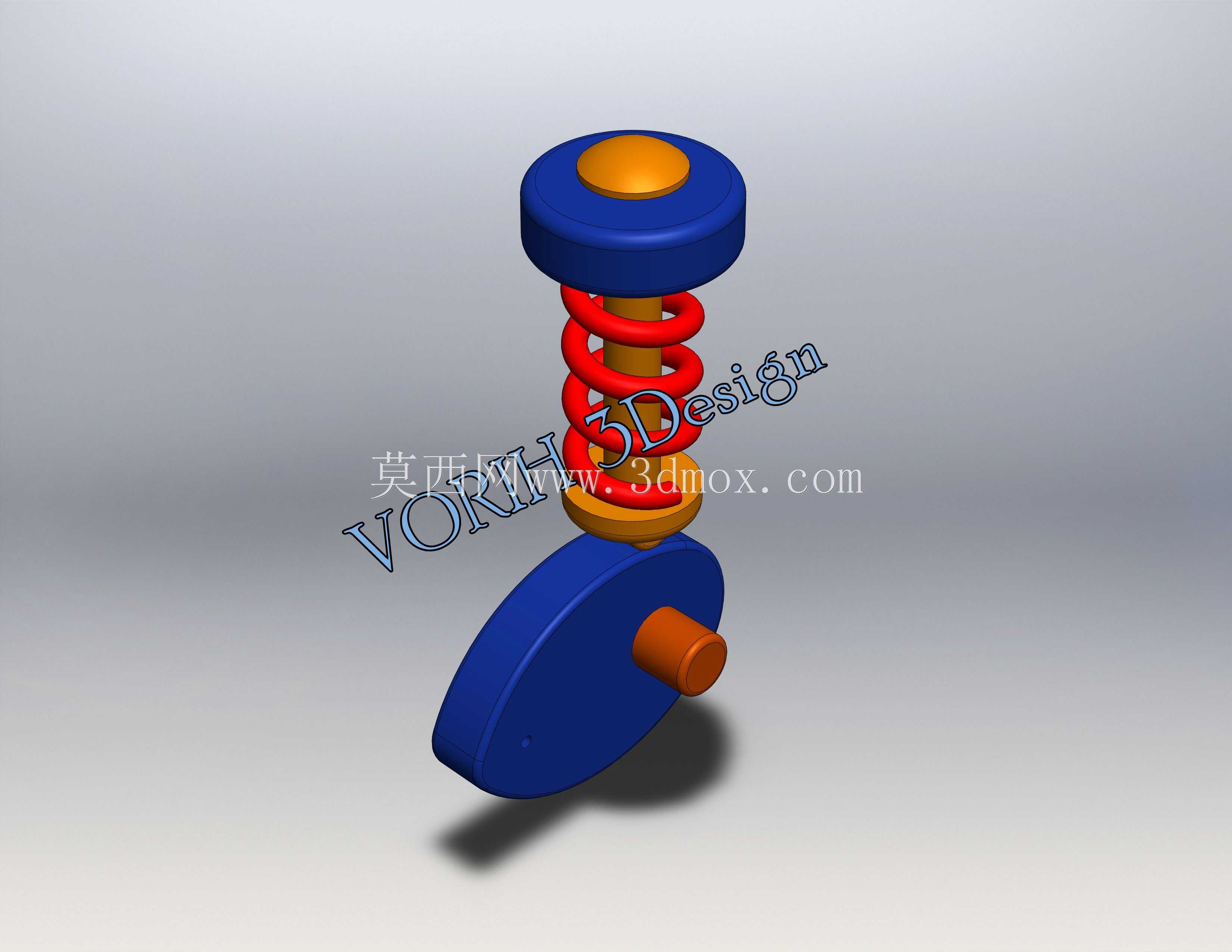

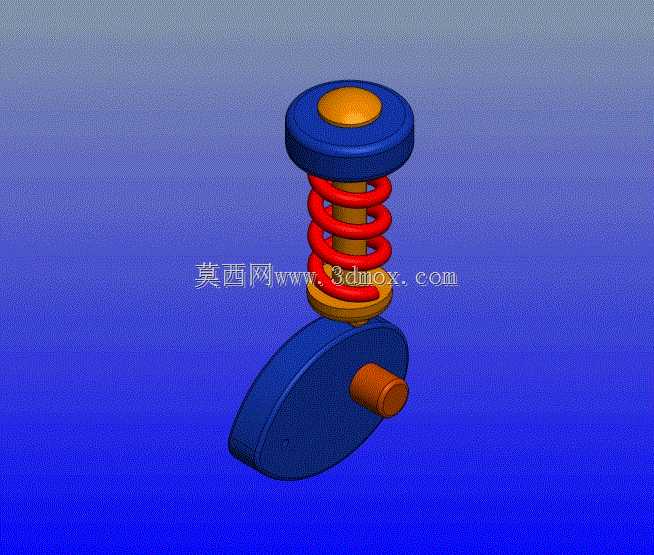

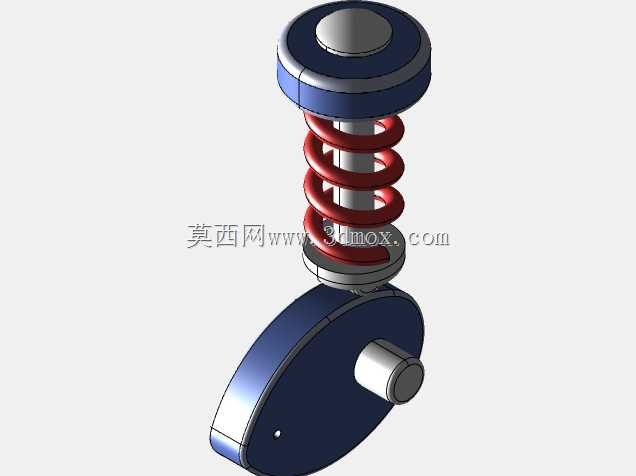

这套盘形凸轮搭配弹簧复位从动件的机构，是自动化传动领域应用极为广泛的基础运动转换单元，常见于轻工包装设备的送料工位、小型内燃机的配气模块、自动化装配线的间歇顶升机构、纺织机械的导纱往复驱动单元中，核心作用是将输入轴的连续旋转运动，转化为从动件沿固定导路的规律往复直线运动，实现预设的位移、速度、加速度输出，满足生产流程中定时顶升、定距推送、周期压紧的工艺需求。整套机构的核心功能逻辑清晰，下部的盘形凸轮与动力输入轴刚性连接，随轴做定轴回转，凸轮的轮廓曲面与从动件下端的接触端始终保持贴合，上部套设在导杆上的圆柱压缩弹簧为从动件提供持续的复位压紧力，保证从动件在凸轮轮廓的升程、回程阶段都不会脱离曲面，避免运动冲击与传动失效，从动件顶端的接触头可根据实际工况更换为平底、滚子或尖顶结构，适配不同的负载与转速要求。在设计层面，这套机构优先考虑了运动平稳性与安装便捷性，凸轮轮廓采用等速运动曲线结合过渡圆弧修正，避免了刚性冲击与柔性冲击的产生，适合中低转速的连续作业场景；导杆与上部支撑座采用间隙配合，预留了充足的润滑储油空间，可加注润滑脂降低往复运动的磨损；弹簧的刚度经过匹配计算，既能提供足够的复位力保证从动件贴紧凸轮，又不会因压力过大造成凸轮轮廓的过度磨损，延长整套机构的使用寿命。从安装边界来看，整套机构的轴向安装尺寸紧凑，径向占用空间小，输入轴的轴径采用标准通用尺寸，可直接与常规的联轴器、带轮配合连接，上部支撑座预留了标准安装孔位，可直接固定在设备的安装基板上，不需要额外设计定制转接件；从动件的顶端预留了外接执行端的连接接口，可根据实际使用需求加装压头、推块、吸盘等执行元件，适配不同的生产作业场景。机构的各部件均采用模块化设计，凸轮、弹簧、导杆、从动件都可单独拆卸更换，日常维护时不需要拆解整套机构，仅需更换磨损部件即可快速恢复设备运行，大幅降低了产线的运维成本与停机时长。
